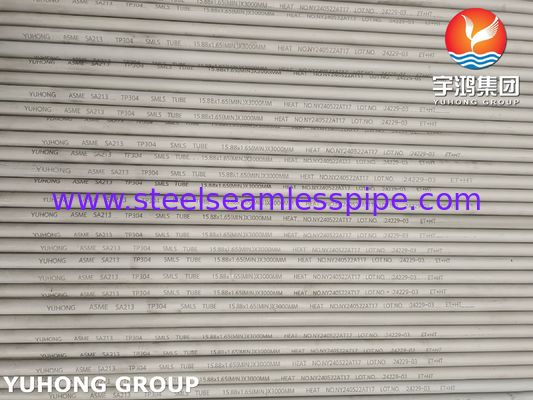

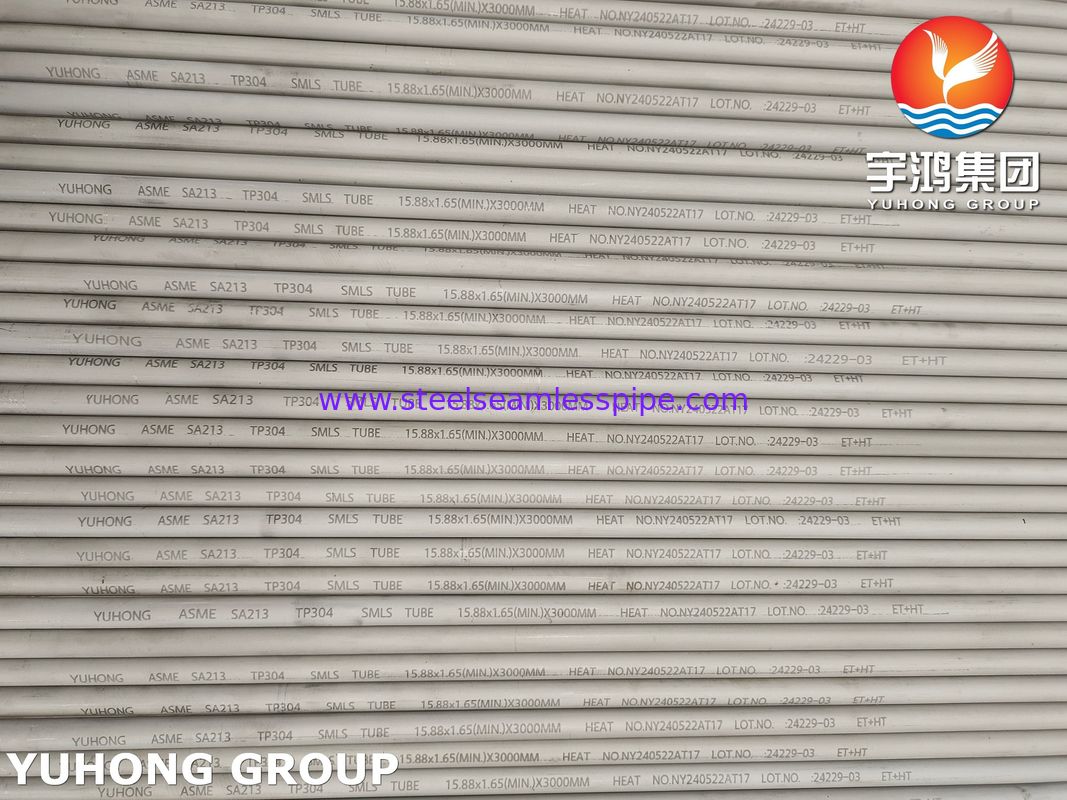

ASME SA213 TP304 Бесшовная трубка из нержавеющей стали для котлов
ASME SA213 TP304 (UNS S30400) - это стандарт аустенитной бесшовной трубы из нержавеющей стали, специально предназначенный для использования в котлах, нагревателях и теплообменниках.Настоящая спецификация распространяется на трубы минимальной толщины стенки, работающие при высоких температурах., среды высокого давления, где коррозионная стойкость и механическая целостность имеют решающее значение.
Компания Yuhong Group Co., Ltd. поставляет цепные трубки ASME SA213 TP304 с полной отслеживаемостью материала и поддержкой проверки третьей стороной (ABS, DNV, BV, PED, GOST).С более чем 25 лет в производстве аустенитной нержавеющей стали и никелевой сплавы труб, мы поддерживаем особый опыт в применении котловых труб, где контроль размера зерна и параметры отжига раствора напрямую влияют на срок службы.
Химический состав (ASTM A213 / ASME SA213)
| Элемент |
Состав (%) |
Стандартное требование |
| Углерод (С) |
≤ 0.08 |
Макс |
| Манган (Mn) |
≤ 2.00 |
Макс |
| Фосфор (P) |
≤ 0.045 |
Макс |
| Сера (S) |
≤ 0.030 |
Макс |
| Кремний (Si) |
≤ 1.00 |
Макс |
| Хром (Cr) |
18.0 - 20.0 |
Диапазон |
| Никель (Ni) |
8.0 - 11.0 |
Диапазон |
Определение UNS: S30400.
Механические свойства (в виде отжигания раствора)
| Недвижимость |
Стоимость |
Требование |
| Прочность на растяжение (мин) |
515 MPa (75 ksi) |
ASTM A213 |
| Прочность нагрузки (мин) |
205 МПа (30 кси) |
0Компенсация 0,2% |
| Удлинение (мин) |
35% (в 2 дюймах или 50 мм) |
Продольный |
| Твердость (макс.) |
192 HBW / 90 HRB |
Бринелл / Роквелл |
| Температура обработки раствором. |
1040°C (1900°F) мин. |
Водяное охлаждение или быстрое охлаждение |
Источник: требования спецификации ASTM A213 / ASME SA213
Производственный процесс и контроль качества
Маршрут производства
- Процесс:Бесшовная - горячая или холодная отделка, как указано
- Тепловая обработка:Требуется отжигание раствором для всех труб TP304; контроль размера зерна по ASTM E112
- Окончание поверхности:Доступны варианты маринованные, ярко прожаренные или полированные
Обязательные испытания (согласно ASME SA213)
Каждая партия труб проходит следующие проверки:
- Анализ химического составас проверкой PMI (положительная идентификация материала)
- Испытание напряжения- подтверждение прочности натяжения и устойчивости к поглощению
- Испытание твердости- Бринелл или Роквелл по спецификации
- Испытание сглаживания- проверяет пластичность и прочность
- Испытание сжигания- оценивает работоспособность расширения труб
- Гидростатическое испытаниеилинеразрушающее электрическое испытание(водоворотный ток / ультразвук)

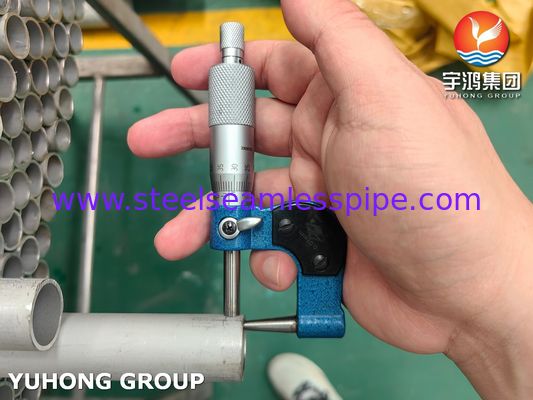

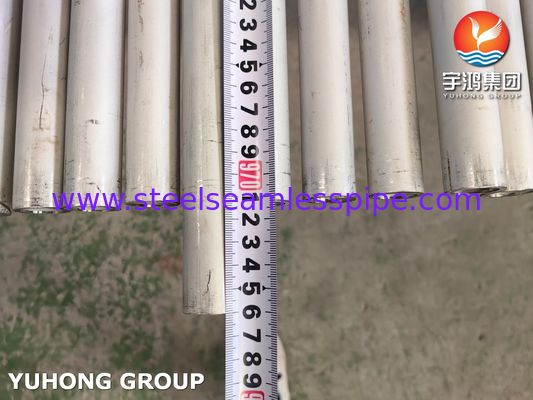

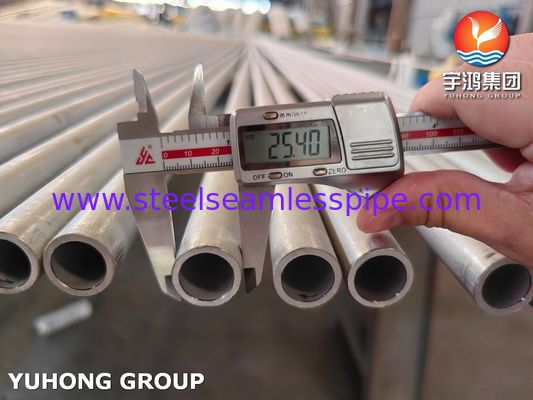

- Размерная проверка- ОД, WT, проверка допустимости длины
- Испытание межзернистой коррозии- если указано в заказе на покупку
Критические производственные соображения
- Температура отжига раствора должна достигать не менее 1040 °C.для обеспечения полного растворения карбида и оптимальной коррозионной стойкости
- Быстрое охлаждение (отключение воды)необходим для предотвращения сенсибилизации и поддержания межзернистой коррозионной стойкости
- Холодная отделкаобеспечивает более строгие допустимые размеры: ±0,10 мм для OD < 25,4 мм, ±0,15 мм для 25,4-38,1 мм
Дополнительная производственная мощность
Yuhong Group предлагает комплексную поддержку производства для полных комплектов теплообменников и котлопроводов:
| Компонент / Услуга |
Способность / доступность класса |
| У-гибкие трубки |
Регулярный радиус, длина ног до 15,24 м |
| Сборники труб |
Полная сборка с трубными листами и баффлами |
| Листы трубные |
Углеродистая сталь, нержавеющая сталь, сплавы |
| Баффлы / подпорные пластины |
Сверление и обработка на заказ |
| Прокладки с крыльями |
Улучшенная площадь поверхности для эффективности теплопередачи |
| Голова / канал |
Компоненты сосудов под давлением |
| Сертификация MTC |
EN 10204 3.1 или 3.2 с TPI (BV, SGS, DNV, ABS) |
Компания поставляет полные комплекты деталей под давлением с совместимостью материалов на всех компонентах теплообменника, обеспечивая последовательную металлургическую и размерную координацию.
Размерная область применения (ASME SA213)
| Параметр |
Диапазон |
| Внешний диаметр |
3.2 мм - 127 мм (1/8′′ - 5′′) |
| Толщина стены |
0.4 мм - 12,7 мм (0,015′′ - 0,500′′) минимальная стена |
| Длина |
Настройка до 32 метров (прямой); доступен U- Bend |
По спецификации ASME SA213 - размеры за пределами этого диапазона могут быть предоставлены по специальному соглашению
Сфера применения
ASME SA213 TP304 бесшовные трубы специфицированы для:
- Трубки для котлов- водопроводные и огнепроводные котловые сверхнагреватели
- Теплообменники- конструкции с оболочкой и трубкой, U-трубкой и фиксированными трубками
- Конденсаторы- конденсаторы поверхности пара и вспомогательные системы
- Нагнетательные сосуды- внутренние трубы в высокотемпературных условиях
- Нефтехимические заводы- процессовые нагреватели и реформерные трубы
- Производство энергии- обычные и комбинированные
- Услуги нефтеперерабатывающих заводов- перемещение тепла в вакуумных и необработанных установках
Ограничение температуры: переменная работа до 870 °C; непрерывная работа до 920 °C (сниженная устойчивость к окислению выше 800 °C)
Часто задаваемые технические вопросы
Чем TP304 отличается от TP304L для обслуживания котлов?
Различие в содержании углерода является ключевым: TP304 имеет 0,08% максимум C (более высокая прочность при повышенных температурах), в то время как TP304L имеет 0,035% максимум C (лучшая свариваемость).Предпочтительно TP304потому что содержание углерода способствует высокой температуре прочности; 304L может не соответствовать минимальным требованиям к прочности при повышенных температурах.
Какова температура отжига раствора, указанная для SA213 TP304?
ASME SA213 требует обработки раствора при температуре не менее 1040°C (1900°F),с последующим быстрым охлаждением (водой или другими средствами быстрого охлаждения) для поддержания коррозионной стойкости и предотвращения сенсибилизации.
