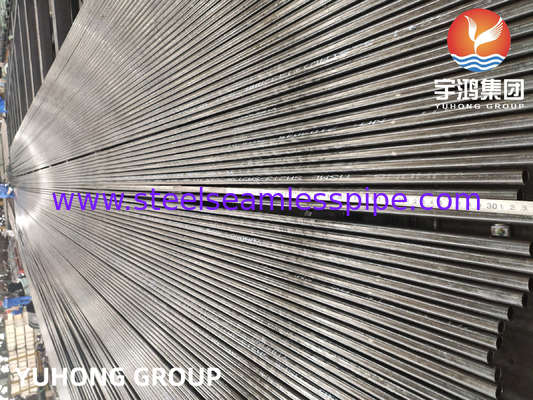

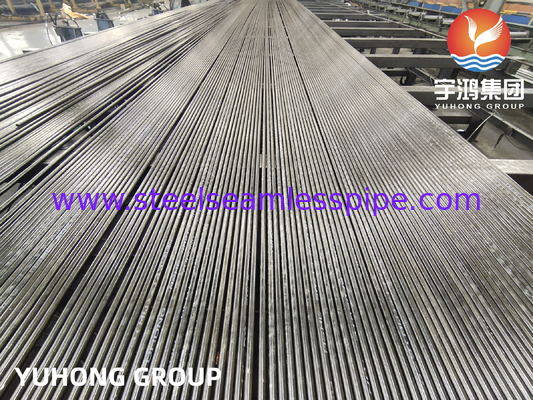

Бесшовная труба из легированной стали ASME SA213 T11 для теплообменников, пароперегревателей и котлов

ASME SA213 T11 Химический состав бесшовной трубы

Стандарт ASME SA213 по материалам:

Эта спецификация охватывает бесшовные ферритовые и аустенитовые котлы из сплава стали, сверхнагреватели и трубы для теплообменника.

"SA213" обозначает спецификацию материалов ASME BPVC (Code of Boilers and Pressure Vessels) раздел II, которая по существу идентична спецификации ASTM A213.Для конструкции сосудов под давлением (ASME BPVC раздел I или VIII), требуется префикс "SA".

Ключевая особенность: бесшовный

Трубки изготавливаются без продольного сварного шва. Это достигается с помощью таких процессов, как горячая экструзия или вращающее пробивание, за которым следует разграбление / холодное рисование.

Необходимо для применения при высоком давлении и высокой температуре в котлах и теплообменниках.Сварный швов является потенциальной слабой точкой, склонной к отказу при сильных тепловых циклов и напряжения; бесшовная конструкция устраняет этот риск.

ASME SA213 T11 Бесшовные трубы Основное применение: теплообменники (и котлы)

Теплообменники: специально разработанные для использования в трубках теплообменников, работающих при повышенных температурах и давлениях, обычно используемые в:

Нефтехимические нефтеперерабатывающие заводы

Заводы химической переработки

Производство электроэнергии (генераторы пара с рекуперацией тепла - HRSG, нагреватели водоснабжения)

Компоненты котлов: также широко используются в:

Сверхнагреватели котлов

Отогреватели котлов

Экономизаторы котлов (в пробках, требующих более высокой температурной стойкости, чем углеродистая сталь)

ASME SA213 T11 Бесшовная труба Ключевые свойства и цель использования:

Высокая прочность при высоких температурах: сохраняет хорошую прочность на растяжение и проворность при температурах значительно выше, чем у углеродной стали (обычно до ~ 650 ° C / 1200 ° F).

Содержание хрома обеспечивает гораздо лучшую устойчивость к скалированию (окислению) в паровом обслуживании по сравнению с трубами из углеродистой стали, что приводит к более длительному сроку службы.

Устойчивость к потаску: содержание молибдена повышает устойчивость к медленной, непрерывной деформации при напряжении при высоких температурах (потаску).

Хорошая изготовляемость и свариваемость: T11 обычно считается свариваемым при соблюдении надлежащих процедур (предварительный нагрев, термообработка после сваривания - PWHT).

Расходная эффективность: предлагает хороший баланс между производительностью и стоимостью по сравнению с более высокими сплавными сталями, такими как T22 (2,25Cr-1Mo) или нержавеющей стали (TP304, TP316), для его применимого температурного диапазона.

Требования к изготовлению и испытаниям (по SA213/A213):

Тепловая обработка: трубы T11 всегда поставляются в отжигании.и производит требуемую микроструктуру (преимущественно феррит с некоторыми карбидами).

Химический анализ: строгие пределы состава углерода, марганца, фосфора, серы, кремния, хрома, молибдена и других остаточных элементов.

ASME SA213 T11 Механические испытания бесшовных труб:

Испытание на протяженность: минимальные требования к прочности на протяженность, прочности на протяженность и удлинению.

Испытание твердости: для обеспечения надлежащей пластичности и свариваемости определены пределы максимальной твердости.

Гидростатическое испытание: каждая трубка должна выдерживать минимальное гидростатическое испытательное давление без утечки.

Неразрушительная экспертиза (NDE):

Тест на вихревой ток: обязательный на каждой трубе для обнаружения недостатков, таких как трещины, швы или включения.

Ультразвуковое испытание: необязательно, если не указано покупателем, используется для обнаружения больших внутренних или внешних несовершенств.

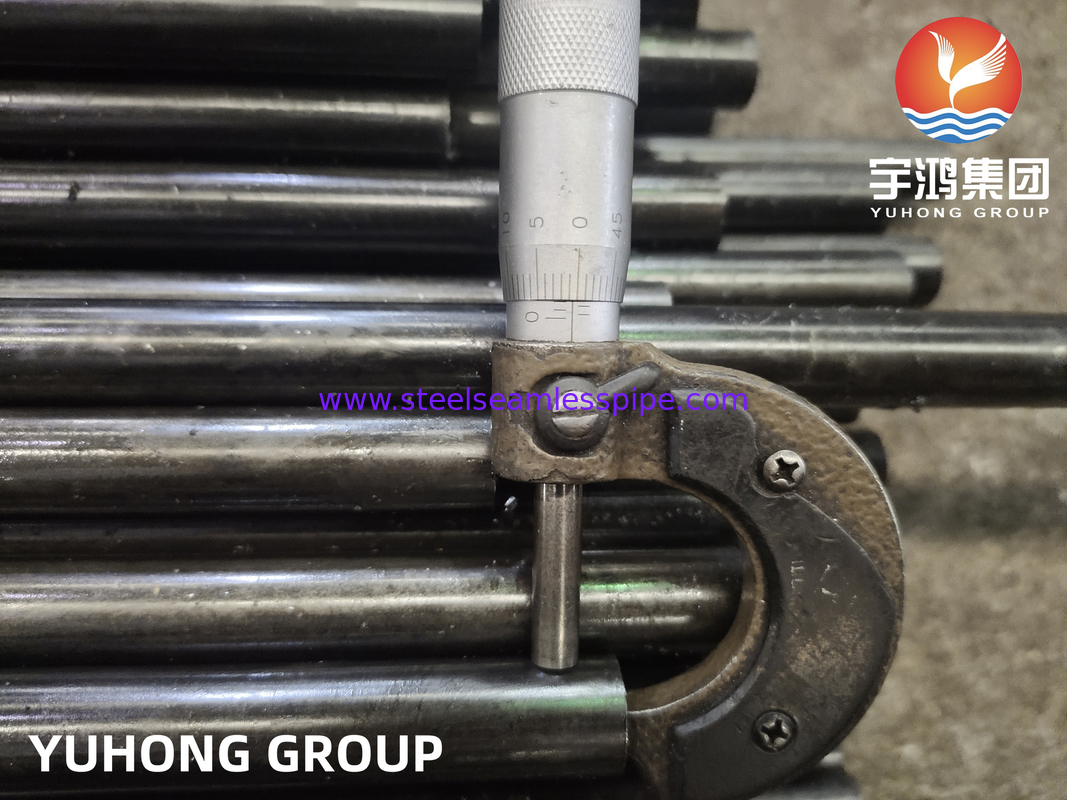

Размерные допуски: строгий контроль наружного диаметра (OD), толщины стены (WT) и допустимых протяженностей.

Окончание поверхности: поверхности труб должны быть гладкими и свободными от масштабов и несовершенств, наносящих ущерб производительности.

ASME SA213 T11 Сертификация и маркировка бесшовных труб:

Предоставляются отчеты о испытаниях материалов (MTR) или отчеты о испытаниях сертифицированного завода (CMTR), удостоверяющие соответствие химическим, механическим и испытательным требованиям.

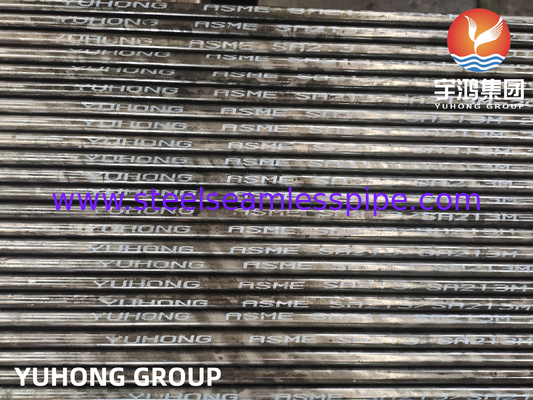

Трубы обычно маркируются:

Наименование или марка производителя

SA213 Спецификация

Степень (T11)

Номер тепла (для прослеживаемости)

Размер (например, OD x WT)

"S" обозначает "Seamless" (хотя и неотъемлемое определение трубы SA213)

Используемый метод НЭП (например, "E" для Эдди-кореня)

Вкратце:

SA213 T11 бесшовная теплообменная трубка - это бесшовная трубка из ферритной сплавы, изготовленная из 1,25% хрома - 0,50% молибдена,изготовленные в соответствии со строгими требованиями ASME SA213/A213Его основным применением являются высокотемпературные и высокоточные теплообменники и компоненты котлов (например, супернагреватели и перегреватели),где его повышенная температурная прочность, устойчивость к окислению, устойчивость к прополкам и бесшовная целостность делают его надежным и экономически эффективным выбором в пределах диапазона температуры эксплуатации.
