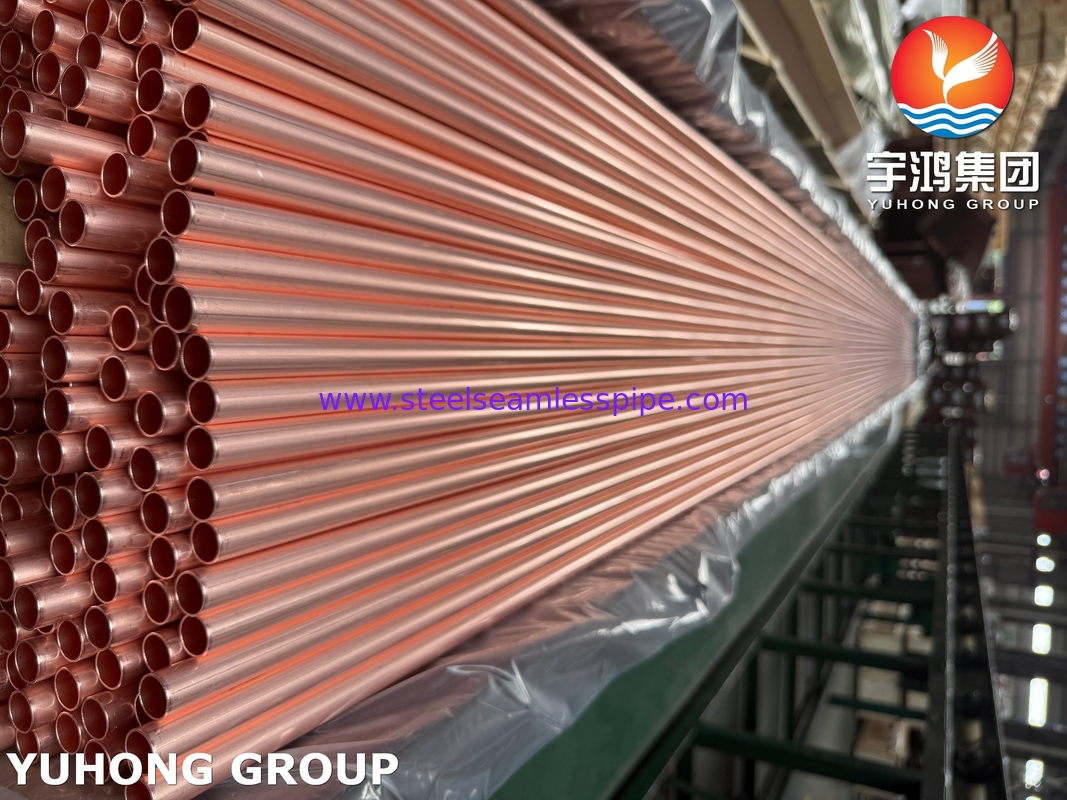

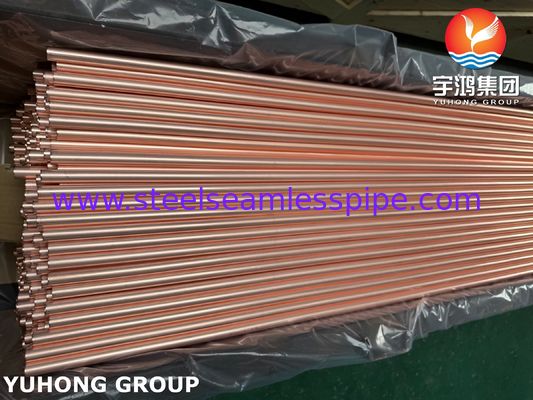

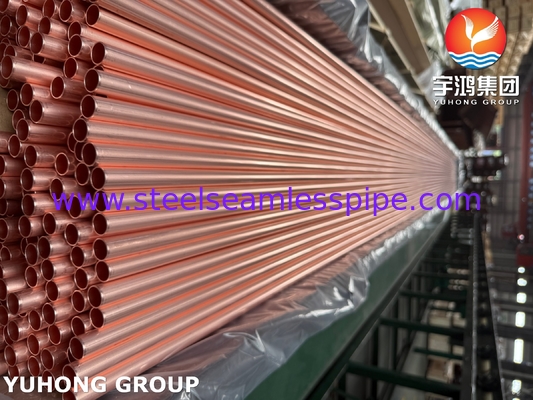

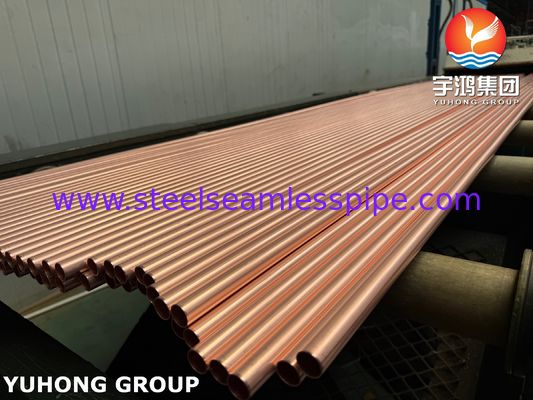

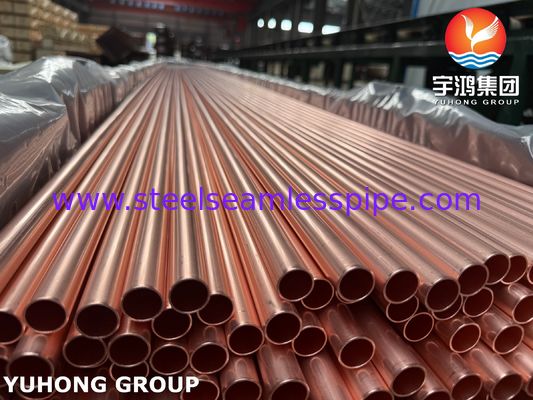

ASTM B111 / ASME SB111 C12200 Медная трубка для теплообменника конденсатора

ASTM B111 / ASME SB111 C12200 Медная труба для применения в конденсаторах и теплообменниках

ASTM B111является стандартом, разработанным Американским обществом испытаний и материалов, который конкретно определяет технические требования к химическому составу, механическим свойствам,Размерные допуски, неразрушающее испытание, гидростатическое испытание и другие аспекты бесшовных труб из меди и медного сплава, используемых при производстве конденсаторов, испарителей и теплообменников.C12200является специальным классом сплава меди, указанного в настоящем стандарте, относящимся к фосфорной деоксидированной меди, которая представляет собой мед без кислорода с низким остаточным содержанием фосфора.

Почему медные трубы ASTM B111 C12200 широко используются в промышленности теплообмена?

• Отличная теплопроводность:Медь обладает отличной теплопроводностью, уступающей только серебру, в то время как медная трубка C12200 имеет очень высокий коэффициент теплопроводности (около 391 W/m · K),что является основным преимуществом, делая его теплообменной трубкой, такой как конденсатор и теплообменной трубкой, способный эффективно передавать тепло.
• Хорошая коррозионная стойкость:Медная труба C12200 не только обладает хорошей коррозионной стойкостью, но и может поддерживать отличные характеристики в пресной воде и воде из парового конденсата.но также имеет хорошую устойчивость к коррозии от удаления цинка и коррозии от стрессовой коррозии, оба из которых связаны с элементом фосфора.Устойчивость к коррозии от удаления цинка является значительным преимуществом фосфора, содержащего деоксидированную медь, такую как C12200, по сравнению с медью без кислорода, такой как C10200/C10100В среде, содержащей растворенный кислород и углекислый газ в соленой воде, морской воде или некоторых химических веществах для очистки воды,обычные трубы из меди и никеля подвержены удалению цинка из-за селективного растворения цинкаФосфор в C12200 может эффективно предотвратить возникновение этой формы коррозии,одновременно улучшая коррозионную стойкость медных труб к коррозии при напряжении в среде с конкретными средами, такими как аммиак.
• Хорошая производительность сварки и сварки:Присутствие фосфора улучшает эффективность сварки и сварки медных труб, что облегчает выполнение соединений трубных пластин при производстве теплообменников.

• Хорошие механические и обрабатывающие свойства:Медные трубы C12200 обладают достаточной прочностью, твердостью и пластичностью, что позволяет легко изгибаться, расширяться и формироваться для удовлетворения требований к установке.

• Хорошая пластичность и прочность:Медные трубы C12200 могут сохранять хорошую прочность даже при низких температурах.

• Проводимость:Из-за присутствия примеси фосфора, хотя проводимость медных труб C12200 немного ниже, чем у медных труб без кислорода, таких как C10200/C10100,Ее проводимость все еще очень высока, около 85-90% IACS, что достаточно для удовлетворения потребностей подавляющего большинства теплообменных приложений.

ASTM B111 C12200 Медная трубка ХимическаяСостав

В чем разница между ASTM B111 C12200 Copper Tube и другими Copper Tubes?

• Vs C11000 (ETP Медь электролитически твердая медь):C11000 имеет более высокое содержание кислорода (0,02% -0,04%), что может вызвать хрупкость водорода в редукторных атмосферах, таких как водород,и его устойчивость к коррозии от удаления цинка не такая хорошая, как у C12200. C12200, благодаря деоксидационной обработке, избегает проблем с хрупкостью водорода и имеет лучшую устойчивость к удалению цинка, что делает его лучшим выбором для конденсаторных труб.
• Vs C10200/C10100 (медь без кислорода):Медь без кислорода имеет самую высокую электрическую и тепловую проводимость, близкую к 100% IACS, и хорошую устойчивость к разрушению водорода.но его устойчивость к коррозии от удаления цинка не такая хорошая, как у C12200. C10200/C10100 oxygen free copper is usually more expensive and is commonly used in situations where high conductivity is required for conductors or in environments that are extremely sensitive to hydrogen embrittlement.
• VS трубы из сплава меди и никеля (например, морская латунь C44300, алюминиевая латунь C68700, CuNi 70/30, CuNi 90/10):Эти медные трубы имеют лучшую коррозионную стойкость в морской воде или более суровой среде, особенно с точки зрения коррозионной стойкости к эрозии и коррозионной стойкости к морской воде.но более низкая теплопроводность, чем у C12200 и более высокие затраты на производство. C12200 более экономичен в пресной, солоноватой или относительно мягкой морской воде.

В каких отраслях промышленности в основном используются медные трубы ASTM B111 C12200?

• Конденсатор электростанции: это самое большое и классическое применение медных труб ASTM B111 C12200, в основном используемых для конденсации и возвращения выхлопного пара из турбины.

• Судовые конденсаторы и теплообменники: Медные трубки ASTM B111 C12200 могут использоваться для конденсации и различных систем охлаждения в судовых электростанциях.

• Теплообменники в нефтехимических, химических и промышленных процессах: ASTM B111 C12200 могут использоваться для охлаждения процессуальных жидкостей, нагревательных сред и т.д.

• Испарятели и конденсаторы в системах HVAC, особенно в холодильниках и больших системах.

• Оборудование для охлаждения: например, теплообменные компоненты для больших холодильных хранилищ и промышленных холодильных машин.

• Другие приложения для теплообмена, требующие высокой теплопроводности, коррозионной стойкости и хорошей формабельности.

Резюме:

ASTM B111 C12200 (DHP фосфор деоксидированная медь) цепная медная трубка является экономически эффективной и имеет отличную теплопроводность, высокую чистоту и биологическую инертность,отличная пластичность и формальность, без риска возникновения водородной болезни, что делает его широко используемым в системах охлаждения, питьевой воды, системах отопления низкого давления,и общих промышленных теплообменников, обрабатывающих не коррозионные среды.

Тем не менее, ASTM B111 C12200 имеет очень низкую коррозионную стойкость к эрозии и коррозионную стойкость к дезинцификации, и имеет низкую механическую прочность.при выборе бесшовных медных труб ASTM B111 C12200, необходимо строго ограничивать среду его использования, такую как чистая вода, не окисляющие жидкости, отсутствие твердых частиц, низкая скорость потока, отсутствие ионов хлорида, отсутствие аммиака и т. д.Как только эти пределы будут превышены, или хлоридные ионы или высокие потоки должны использоваться алюминиевая латунь (C68700), морская латунь (C44300) или сплав меди и никеля (C70600, C71500).
