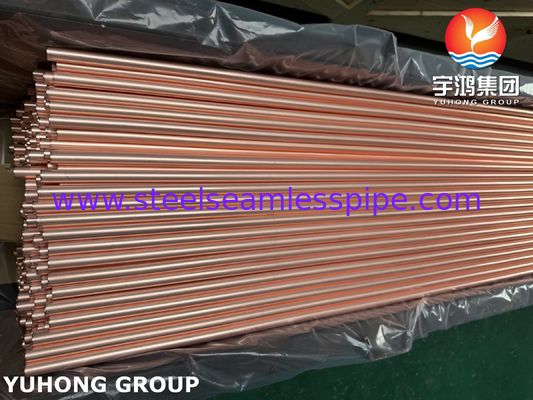

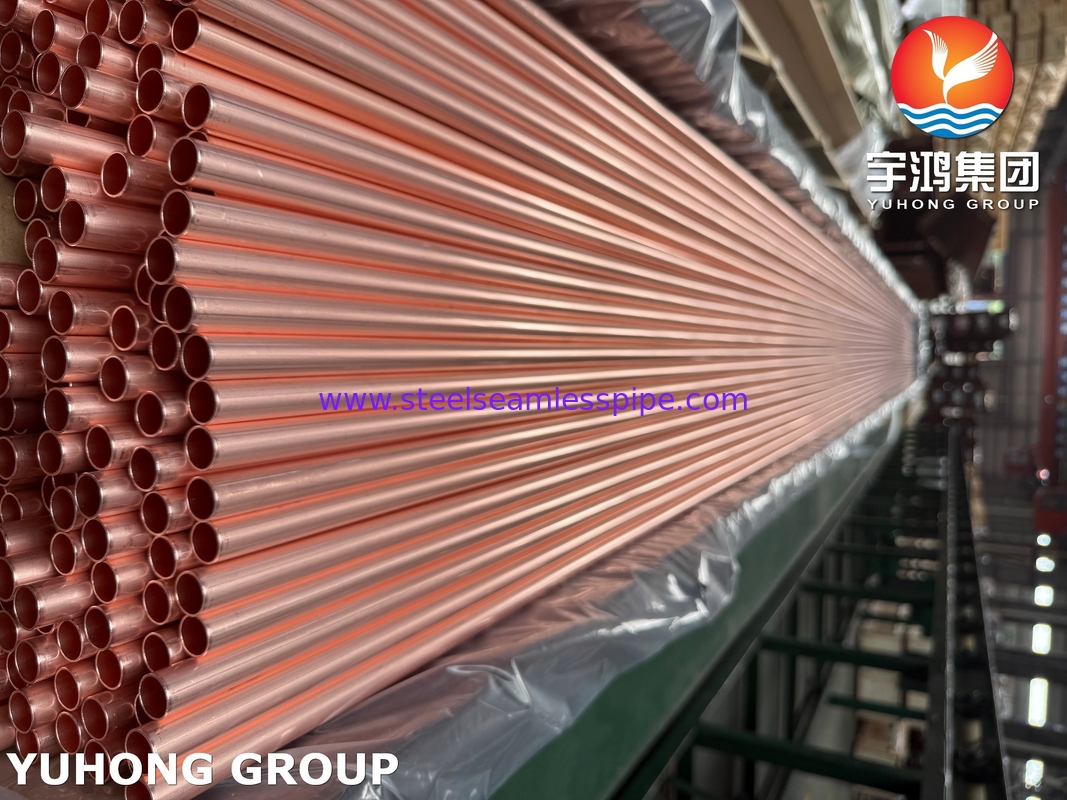

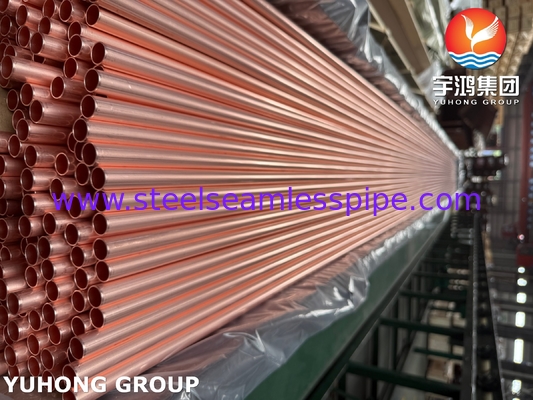

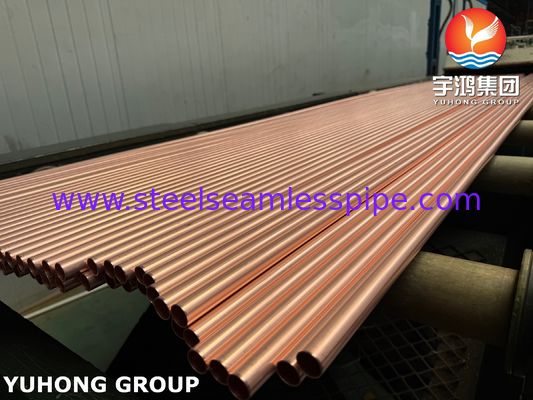

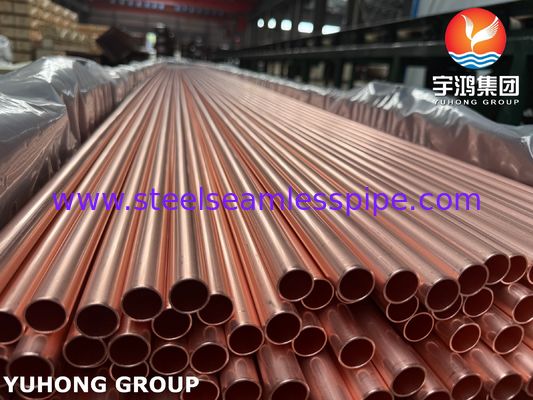

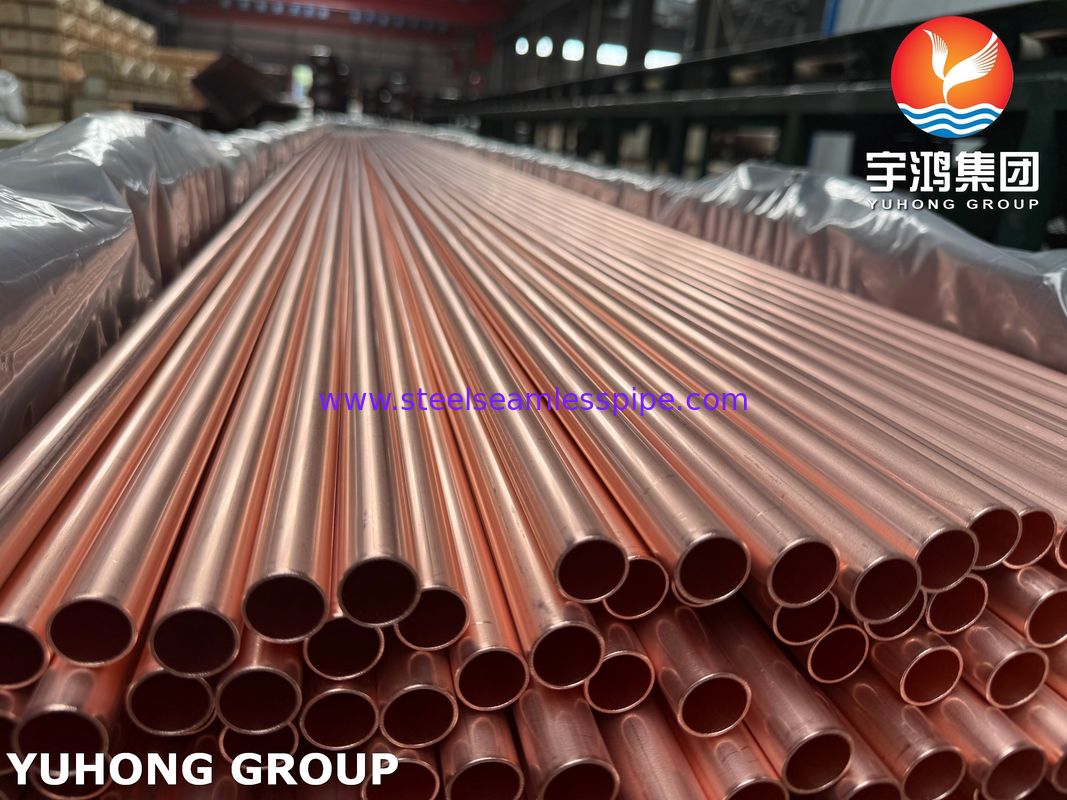

ASTM B111 C12200 Медная трубка для теплообменника конденсатора

Медная труба ASTM B111 C12200 для конденсаторов и теплообменников

ASTM B111 - это стандарт, разработанный Американским обществом по испытаниям и материалам, который конкретно определяет технические требования к химическому составу, механическим свойствам, допускам размеров, неразрушающему контролю, гидростатическим испытаниям и другим аспектам бесшовных труб из меди и медных сплавов, используемых при производстве конденсаторов, испарителей и теплообменников.C12200 - это конкретная марка медного сплава, указанная в этом стандарте, относящаяся к фосфорно-раскисленной меди, которая представляет собой медь с низким остаточным содержанием фосфора, не содержащую кислорода.

Почему медная труба ASTM B111 C12200 широко используется в теплообменной промышленности?

• Отличная теплопроводность: Медь обладает отличной теплопроводностью, уступая только серебру, в то время как медная труба C12200 имеет очень высокий коэффициент теплопроводности (около 391 Вт/м · К), что является основным преимуществом при изготовлении из нее теплообменных труб, таких как конденсаторы и теплообменники, способных эффективно передавать тепло.
• Хорошая коррозионная стойкость: Медная труба C12200 не только обладает хорошей коррозионной стойкостью и может сохранять отличные характеристики в пресной воде и конденсате пара, но также имеет хорошую устойчивость к коррозии при выщелачивании цинка и коррозионному растрескиванию под напряжением, что обусловлено наличием фосфора. Устойчивость к коррозии при выщелачивании цинка является значительным преимуществом фосфорсодержащей раскисленной меди, такой как C12200, по сравнению с бескислородной медью, такой как C10200/C10100. В средах, содержащих растворенный кислород и углекислый газ в солоноватой воде, морской воде или определенных химикатах для очистки воды, обычные медно-никелевые трубы подвержены выщелачиванию цинка из-за избирательного растворения цинка, оставляя пористые и хрупкие медные структуры. Фосфор в C12200 может эффективно предотвратить возникновение этой формы коррозии, а также улучшить устойчивость медных труб к коррозионному растрескиванию под напряжением в определенных средах, таких как аммиак.
• Хорошие характеристики сварки и пайки: Наличие фосфора улучшает характеристики сварки и пайки медных труб, облегчая выполнение соединений труб с трубной доской при производстве теплообменников.

• Хорошие механические и технологические свойства: Медные трубы C12200 обладают достаточной прочностью, твердостью и пластичностью, что позволяет легко сгибать, расширять и формовать их в соответствии с требованиями установки.

• Хорошая пластичность и прочность: Медные трубы C12200 могут сохранять хорошую прочность даже при более низких температурах.

• Проводимость: Из-за наличия фосфорных примесей, хотя проводимость медной трубы C12200 немного ниже, чем у бескислородной меди, такой как C10200/C10100, ее проводимость все еще очень высока, около 85-90% IACS, что достаточно для удовлетворения потребностей подавляющего большинства теплообменных применений.

Химический состав медной трубы ASTM B111 C12200 Состав

В чем разница между медной трубой ASTM B111 C12200 и другими медными трубами?

• По сравнению с C11000 (электролитическая медь ETP): C11000 имеет более высокое содержание кислорода (0,02% -0,04%), что может вызвать водородное охрупчивание в восстановительных атмосферах, таких как водород, а ее устойчивость к коррозии при выщелачивании цинка не так хороша, как у C12200. C12200, благодаря обработке раскислением, избегает проблем с водородным охрупчиванием и имеет лучшую устойчивость к выщелачиванию цинка, что делает ее лучшим выбором для труб конденсаторов.
• По сравнению с C10200/C10100 (бескислородная медь): Бескислородная медь имеет самую высокую электрическую и теплопроводность, близкую к 100% IACS, и хорошую устойчивость к водородному охрупчиванию, но ее устойчивость к коррозии при выщелачивании цинка не так хороша, как у C12200. Бескислородная медь C10200/C10100 обычно дороже и обычно используется в ситуациях, когда требуется высокая проводимость для проводников или в средах, которые чрезвычайно чувствительны к водородному охрупчиванию.
• По сравнению с медно-никелевыми сплавными трубами (такими как военно-морская латунь C44300, алюминиевая латунь C68700, CuNi 70/30, CuNi 90/10): Эти сплавные медные трубы имеют лучшую коррозионную стойкость в морской воде или более агрессивных средах, особенно с точки зрения стойкости к эрозионной коррозии и коррозии в морской воде, но более низкую теплопроводность, чем C12200, и более высокие производственные затраты. C12200 более экономична в пресной воде, солоноватой воде или относительно мягких морских средах.

В каких отраслях в основном используются медные трубы ASTM B111 C12200?

• Конденсатор электростанции: Это крупнейшее и наиболее классическое применение медных труб ASTM B111 C12200, в основном используемых для конденсации и возврата отработанного пара от турбины.

• Судовые конденсаторы и теплообменники: медные трубы ASTM B111 C12200 могут использоваться для конденсации и различных систем охлаждения на судовых электростанциях.

• Теплообменники в нефтехимических, химических и промышленных процессах: ASTM B111 C12200 может использоваться для охлаждения технологических жидкостей, нагревательных сред и т. д.

• Испарители и конденсаторы в системах HVAC, особенно в чиллерах и больших системах.

• Холодильное оборудование: например, теплообменные компоненты для больших холодильных камер и промышленных холодильных машин.

• Другие теплообменные применения, требующие высокой теплопроводности, коррозионной стойкости и хорошей формуемости.

Резюме:

Бесшовная медная труба ASTM B111 C12200 (DHP фосфорно-раскисленная медь) экономична и обладает отличной теплопроводностью, высокой чистотой и биологической инертностью, отличной пластичностью и формуемостью, а также отсутствием риска водородной болезни, что делает ее широко используемой в холодильных системах, системах питьевой воды, низконапорных системах отопления и теплообменниках общего промышленного назначения, работающих с некоррозионными средами.

Однако ASTM B111 C12200 имеет очень плохую стойкость к эрозионной коррозии и коррозии при выщелачивании цинка, а также низкую механическую прочность. Поэтому при выборе использования бесшовных медных труб ASTM B111 C12200 необходимо строго ограничить среду их использования, такую как чистая вода, неокисляющие жидкости, отсутствие твердых частиц, низкая скорость потока, отсутствие ионов хлора, отсутствие аммиака и т. д. При превышении этих пределов или появлении ионов хлора или высоких скоростей потока необходимо использовать алюминиевую латунь (C68700), военно-морскую латунь (C44300) или медно-никелевый сплав (C70600, C71500).
