АСТМ A403 WP321H Труба из нержавеющей стали ASME B16.9 Застежка 180° локоть

ASTM A403 / ASME SA403 WP321H Нержавеющая сталь 180 градусов отвод, B16.9  Сварка встык Трубопроводные фитинги

Основные характеристики фитингов из нержавеющей стали ASTM A403 WP304H

• Прочность при высоких температурах: Основным преимуществом 321H является его превосходная прочность и сопротивление ползучести при повышенных температурах (обычно выше 1000°F / 540°C) по сравнению со стандартными 321 или 304/304H.

• Устойчивость к сенсибилизации: Титановая стабилизация предотвращает сенсибилизацию во время сварки или воздействия высоких температур, сохраняя коррозионную стойкость.

• Коррозионная стойкость: Хорошая общая коррозионная стойкость, типичная для аустенитных нержавеющих сталей. Устойчивость к окислению при высоких температурах.

• Рейтинг давления: Его рейтинг давления определяется соответствующим графиком трубы (например, Sch 40, Sch 80, Sch 160, XXS) в соответствии с ASME B16.9 (размерный стандарт, на который ссылается A403). Класс «H» позволяет использовать его при более высоком давлении при повышенных температурах.

• Размеры: Должны соответствовать ASME B16.9 («Заводские кованые стыковые фитинги»).

• Испытания и сертификация: Поставляется с отчетом об испытаниях материалов (MTR/сертификат соответствия), отвечающим требованиям A403, включая химический анализ и механические свойства. Неразрушающий контроль (NDE), такой как RT (радиографический контроль), может быть указан для определенных применений или графиков.

Материал, эквивалентный отводу из нержавеющей стали ASTM A403 WP321/321H 180 градусов

Химическая формула нержавеющей стали ASTM A403 WP321/321H180 градусов Отвод

Механические характеристики нержавеющей стали ASTM A403 WP321/321H180 градусов Отвод

Отвод под сварку встык (45°)

Отвод под сварку встык на 45 градусов используется для изменения направления трубопроводной системы на 45 градусов. Это обеспечивает плавный поворот потока, что может быть полезно для снижения потерь давления и турбулентности.

Отвод под сварку встык (90°)
Отвод под сварку встык на 90 градусов изменяет направление потока трубы под прямым углом (90 градусов). Это наиболее распространенный тип отвода, используемый в трубопроводных системах. Доступен в разных радиусах (короткий радиус или длинный радиус), что влияет на скорость потока и падение давления.

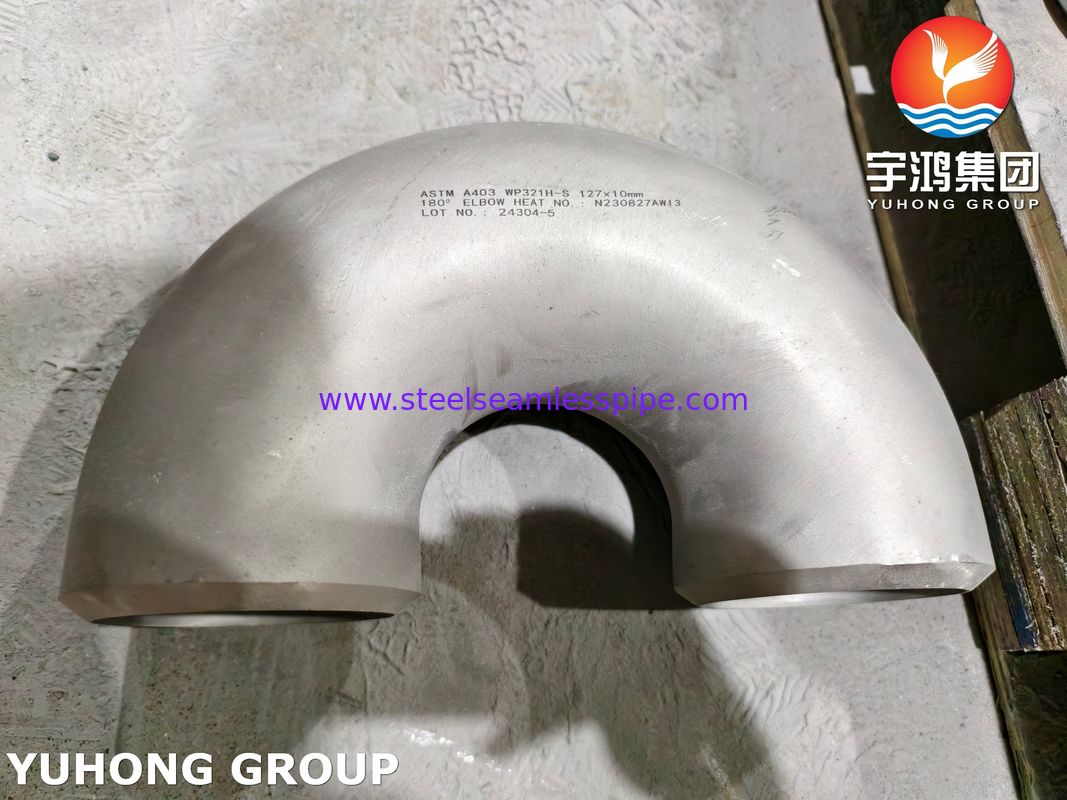

Отвод под сварку встык (180°)

Отвод под сварку встык на 180 градусов создает U-образный изгиб в трубопроводной системе, полностью меняя направление потока. Он эффективно обеспечивает полное перенаправление в компоновке трубопровода. Обычно используется в приложениях, где необходим обратный поток, например, в системах охлаждения и некоторых гидравлических системах.

Применение

• Энергетика: Высокотемпературные паропроводы, трубы котлов, пароперегреватели, пароподогреватели.

• Нефтегазопереработка: Высокотемпературные технологические трубопроводы, трубы печей, перепускные трубопроводы в установках каталитического крекинга.

• Нефтехимические заводы: Высокотемпературные реакторы, теплообменники, трубопроводы печей.

• Химическая обработка: Трубопроводы, транспортирующие горячие, коррозионные среды.

• Любое применение, требующее трубопроводов из аустенитной нержавеющей стали, работающих при постоянном высоком давлении и высокой температуре, где критична устойчивость к ползучести.

PT TEST
