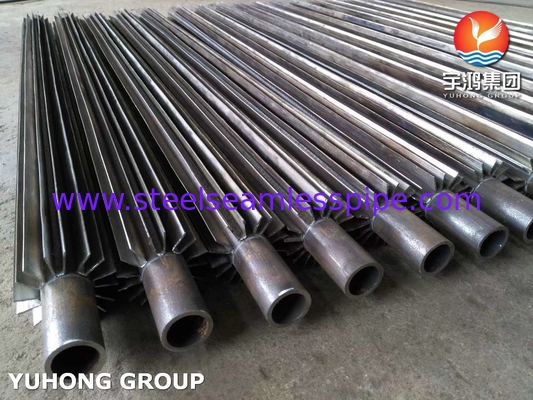

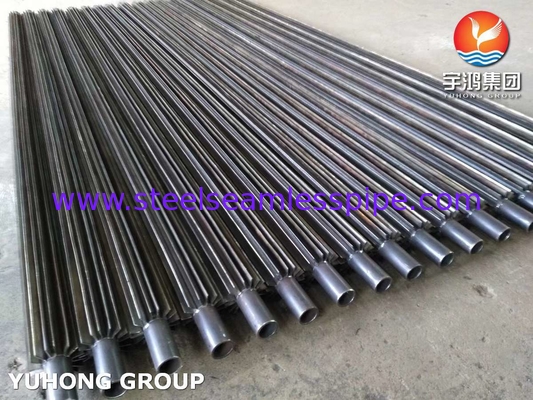

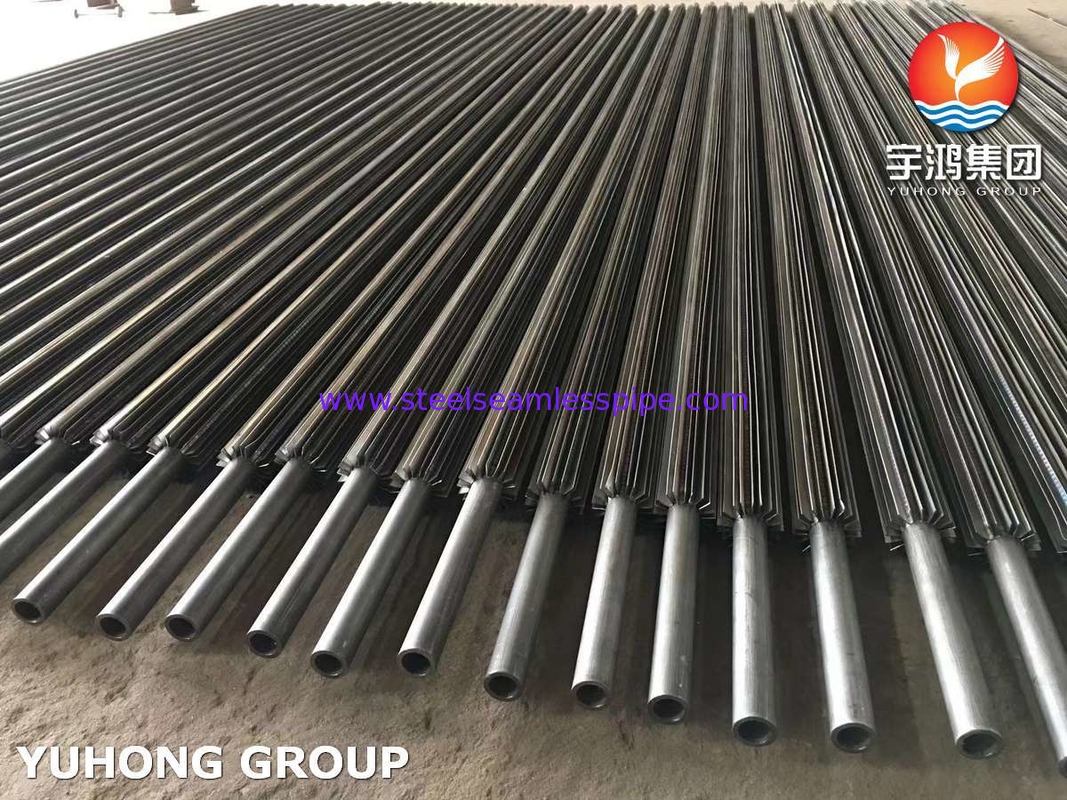

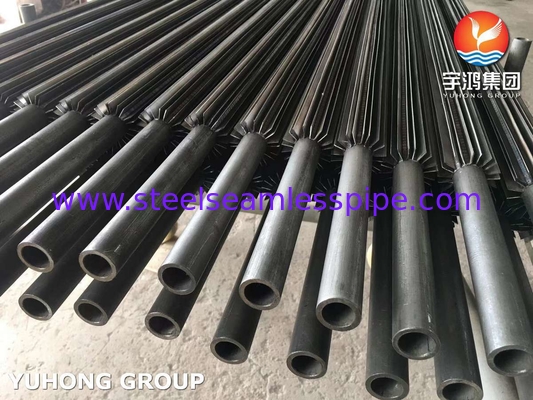

ASTM SA210 Gr A1 Продольная трубка с крыльями из углеродистой стали для теплообменника

ASTM SA210 Gr A1 Продольная трубка с крышкой из углеродистой стали




Продольная трубка с оперением - это высокоэффективный элемент теплопередачи.который изготавливается путем тесной сварки или интегрального формирования металлических тонких плавников вдоль осевого направления на внешней поверхности металлической основной трубы (такой как сталь)Его основное значение заключается в расширении площади теплопередачи за пределами трубки в несколько раз до десятков раз (соотношение плавников может достигать 5 ~ 20 раз).

Эта конструкция специально решает проблему эффективного узкого горла теплообмена между газом (таким как воздух, дымовые газы) и жидкостью в трубе (вода, пар, хладагент и т.д.).Из-за чрезвычайно низкого коэффициента теплопередачи на газовой стороне, он часто становится доминирующим фактором теплового сопротивления системы; плавник глубоко проникает в граничный слой газа, расширяя поверхность теплопередачи,и использует эффект нарушения края плавника на воздушном потоке, чтобы значительно снизить тепловое сопротивление на газовой стороне, так что общая эффективность теплопередачи может быть увеличена в 2 ~ 10 раз по сравнению с голой трубкой.

Надежное производство является ключом к достижению его производительности, которая в основном опирается на такие процессы, как высокочастотная сварка сопротивления, интегральная экструзия (например, алюминиевая трубка) или сплав. These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.

При проектировании продольных промысловых труб необходимо тщательно оптимизировать параметры промысловых параметров (высота, толщина,расстояние) для достижения баланса между максимизацией производительности теплопередачи и регулированием сопротивления потока газа (падение давления)В то же время необходимо учитывать как выбор материала, так и особые условия труда.например, выбор коррозионно-устойчивых материалов (таких как сталь или покрытие НД) в средах, подверженных коррозии от росы, таких как дымовые газы, содержащие серу., учитывая устойчивость к обморожению в пыльных газах (например, использование большего расстояния между плавниками) и обеспечение надежности конструкции в условиях вибрации.

На основе его превосходного повышения теплопередачи и компактности,Продольные трубы с крыльями широко используются в различных сценариях, в которых преобладает теплообмен газ-жидкость и с высокими требованиями к пространству или эффективности.Типичные применения включают: оборудование для восстановления отработанного тепла (экономайзер, предварительный нагреватель воздуха) в системах котлов, охладители/нагреватели процессовых газов в нефтехимической промышленности,испарители/конденсаторы в системах охлажденияЭто ключевая технология для достижения компактности оборудования и эффективного использования энергии.

Связь между направлением плавника и воздушным потоком

Сравнение теплопередачи и сопротивления

Применение



Энергетика и электроэнергия

Экономизатор котлов, предварительный нагреватель воздуха, котлы отработанного тепла газотурбин

Нефтехимия

Нагреватель/охладитель процессуального газа, конденсатор реакционного продукта, охладитель смазочного масла

КВК и охлаждение

Конденсатор испарения, катушка охладителя воздуха, тепловой насос на открытом воздухе

Восстановление тепла от промышленных отходов

Оборудование для сушки, керамическая печь, стеклоплавильная печь Использование тепла от отходов дымовых газов

Транспортные машины

Проветриватель для дизельных двигателей, радиатор гидравлического масла
