Прохладитель воздуха с оперенными трубками - это устройство, которое охлаждает горячую жидкость (жидкость или газ) путем дуния окружающего воздуха через пучок труб.которая представляет собой основной трубку с плавниками, прикрепленными к ее внешней поверхностиЭти плавники значительно увеличивают площадь поверхности для передачи тепла, что делает процесс охлаждения гораздо более эффективным, чем использование голых труб.
Основной принцип - разумная теплопередача: горячая процессуальная жидкость внутри труб теряет тепло более холодному воздуху, проходящему через плавники, в результате чего температура жидкости падает.
Ключевые компоненты

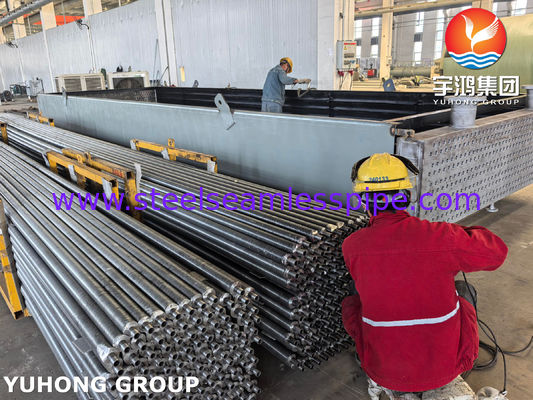

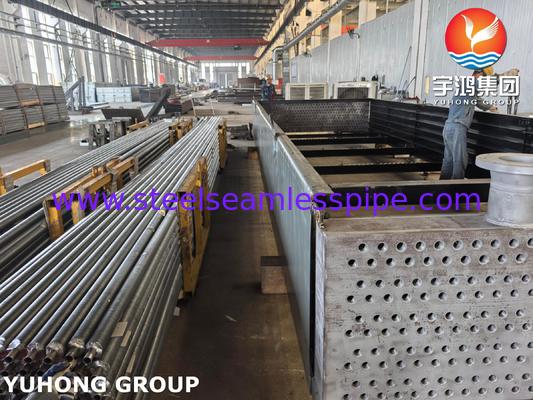

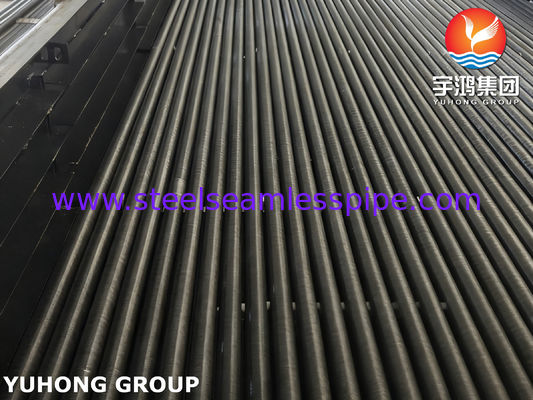

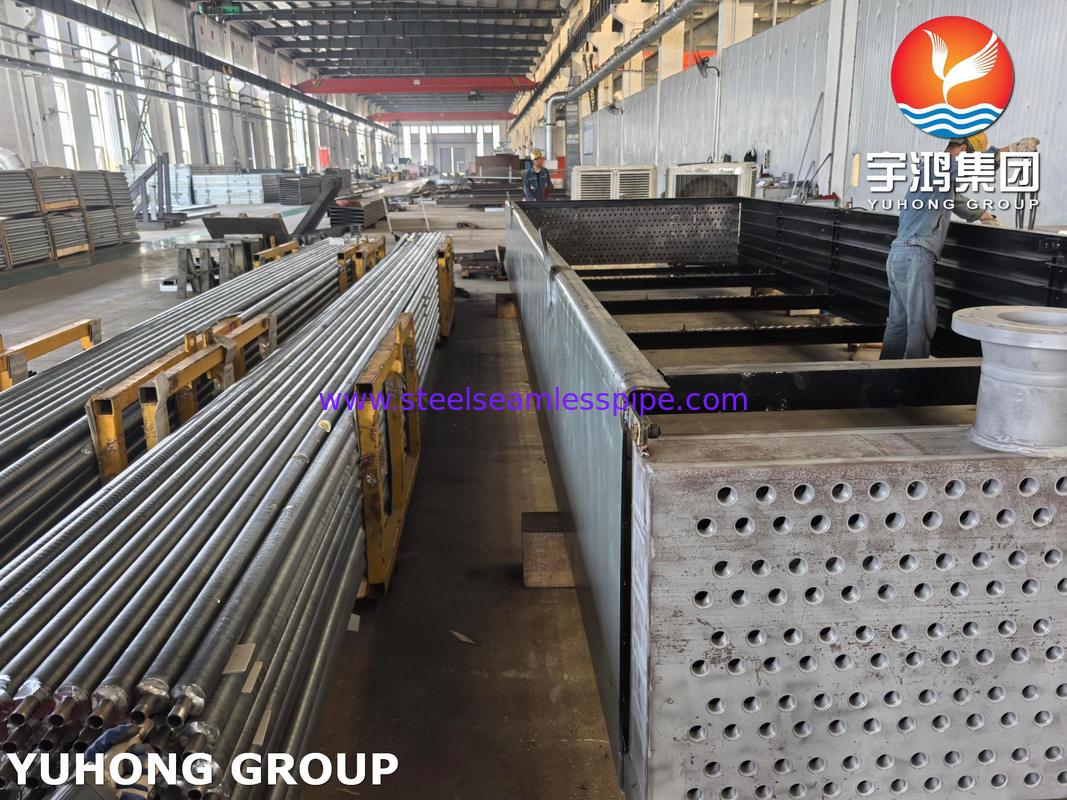

1. Плиточные трубки (сердце системы):
Базовая трубка: внутренняя трубка, которая переносит процессуальную жидкость (например, воду, масло, химические вещества, пар).
Плитки: расширенные поверхности, прикрепленные к наружной части основной трубы.
Типы обычных плавников:
"L" Fins: полоска из материала плавника, завернутая вокруг трубки с основанием в форме буквы "L".
"G" Fins: похожие на L-ноги, но с более плотной блокировкой, лучше для более высоких температур и теплового цикла.
Встроенные плавники: плавник завертывается в канавку, обработанную в трубку, а затем напряженно завертывается для очень сильной, целостной связи.
Экструдированные плавники: плавники создаются путем экструдирования алюминия из биметаллической трубы (например, алюминиевого рукава на стальном ядре).
2Фанаты и водители:
Аксиальные вентиляторы: большие, похожие на пропеллер вентиляторы, которые перемещают большой объем воздуха через пучок труб.
Двигатели вентиляторов: обычно электродвигатели, иногда с приводами с переменной частотой (VFD) для точного контроля температуры.
3Структура и Пленум:
Устойчивая стальная рама, которая поддерживает трубку и вентилятор.
Пленум - это замкнутая камера, которая обеспечивает равномерное направление воздуха через трубку и не уходит по бокам.
4. Заголовки:
Коробки или трубы на каждом конце пучка труб, где процессуальная жидкость распределяется по отдельным трубам (входная головка) и собирается после охлаждения (выходная головка).
Процесс
1. Горячая жидкость: горячая процессуальная жидкость поступает в впускную головку.
2Распределение: головоломка равномерно распределяет жидкость в многочисленные рыхлые трубки.
3Передача тепла: по мере того, как жидкость течет через трубки, ее тепло проходит через стенку трубки и в плавники.
4. Поток воздуха: аксиальные вентиляторы заставляют большой поток окружающего воздуха проходить через внешнюю часть труб. Этот воздух поглощает тепло от плавников и поверхностей труб.
5Остуженная жидкость: теперь охлажденная жидкость собирается в выходной головке и отправляется обратно в систему процесса.
6Вывоз горячего воздуха: нагретый воздух выводится в атмосферу.
Весь этот процесс является замкнутой цепью для процессной жидкости, что означает, что она не вступает в контакт с охлаждающим воздухом, предотвращая загрязнение и потерю.
Типы воздухоохладителей
Вентилятор расположен на входной стороне, проталкивая воздух через пучок трубы.
Индуцированный проект: вентилятор расположен на выходной стороне, протягивая горячий воздух через пучок труб. Это обеспечивает более равномерное распределение воздуха и защищает вентилятор от погодных условий,но двигатель вентилятора работает в жаркой среде.
Общие применения
Воздушные охладители повсеместно используются в отраслях, где вода нехватка, дорогая или где чистота процессной жидкости имеет решающее значение.
1Рафинировки и нефтехимические заводы: охлаждение водородовых потоков, конденсаторы для дистилляционных колонн, охлаждение сточных вод реакторов.
2Электростанции: охлаждение смазочного масла турбины, системы охлаждения воды с замкнутым циклом.
3Компрессорные станции: Послеохладители и межохладители для сжатого воздуха или газа.
4. HVAC & Refrigeration: Как конденсаторы (отталкивающие тепло от хладагента в воздух).
5Промышленные процессы: охлаждение гидравлического масла, охлаждение и охлаждение процессов в производстве.
Преимущества по сравнению с другими охладителями (например, охлаждающими башнями)
Прохладитель воздуха с оперенными трубками - это прочный, водосберегающий и эффективный теплообменник.Это делает его идеальным решением для промышленного охлаждения, где надежная, замкнутого цикла и экологически чистой системы требуется.
