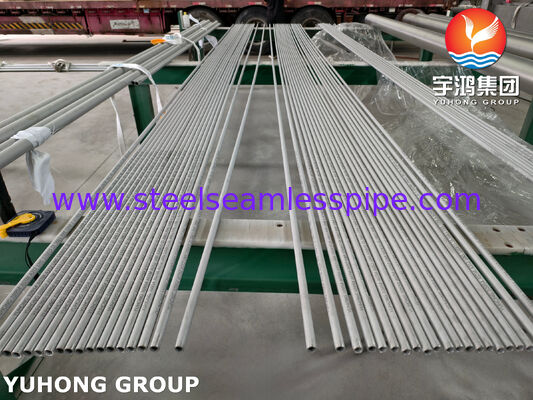

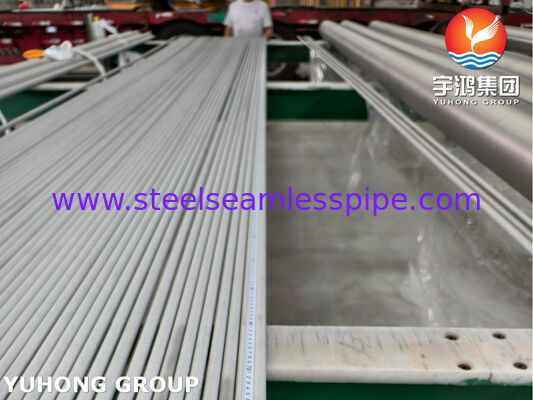

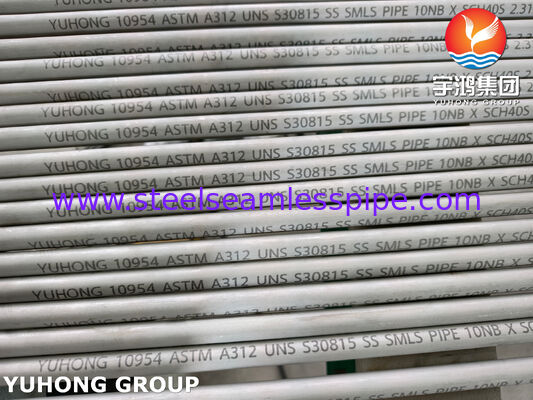

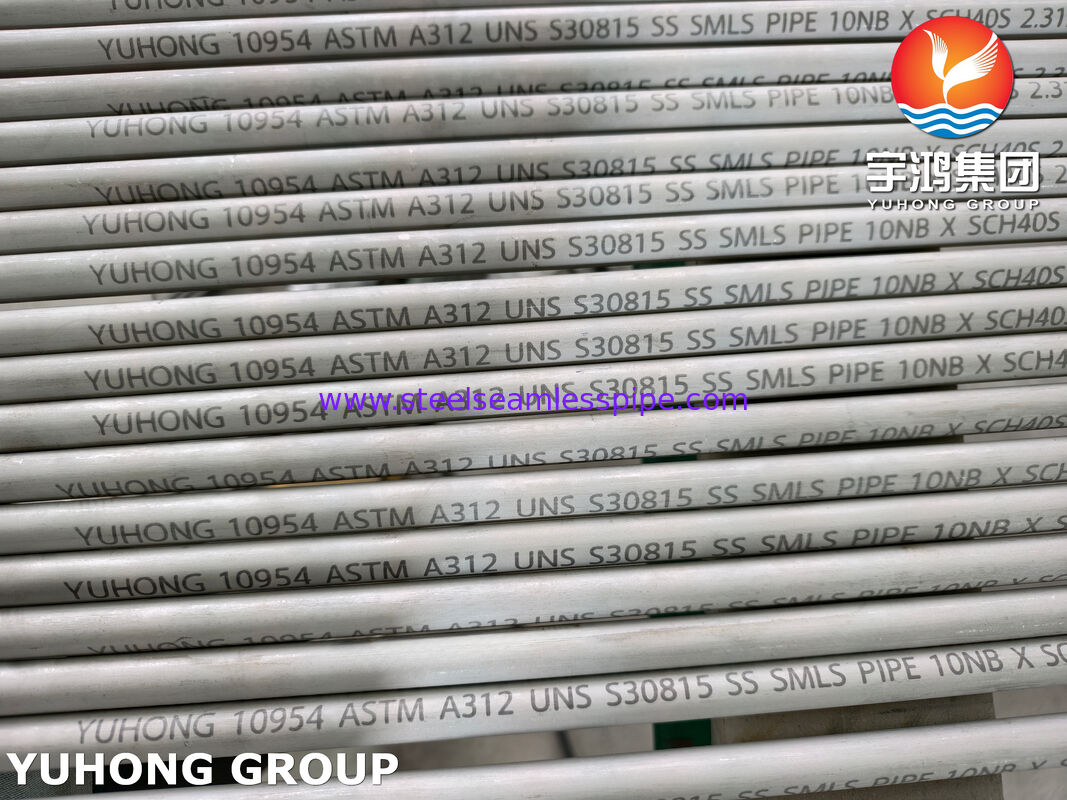

Бесшовная стальная труба ASTM A312 UNS S30815 - Труба, устойчивая к высоким температурам и окислению
Бесшовная стальная труба ASTM A312 UNS S30815 - Труба, устойчивая к высоким температурам и окислению для теплообменников, печей и нефтехимических применений | Yuhong Group
Лидерство в отрасли и основные возможности поставок
Компания Yuhong Group Co., Ltd. является специализированным производителем критически важного теплообменного оборудования и компонентов для удержания давления. Наше предприятие имеет сертификаты ASME U, CTI и TS для сосудов под давлением, что позволяет производить кожухотрубные теплообменники, воздушные охладители и печи сжигания топлива. Мы признаны за нашу техническую экспертизу в области применения труб для высокотемпературных теплообменников, особенно в конвекционных секциях печей нефтеперерабатывающих заводов, выходных патрубках риформеров и установках крекинга этилена, где надежность труб напрямую влияет на время безотказной работы установки.
Помимо поставки готовых труб, мы предоставляем комплексные услуги по изготовлению блоков, включая U-образную гибку, накатку ребер и полную изготовление трубных решеток / перегородок / камер. Это обеспечивает строгий контроль размерных интерфейсов от трубы до полного блока теплообменника.

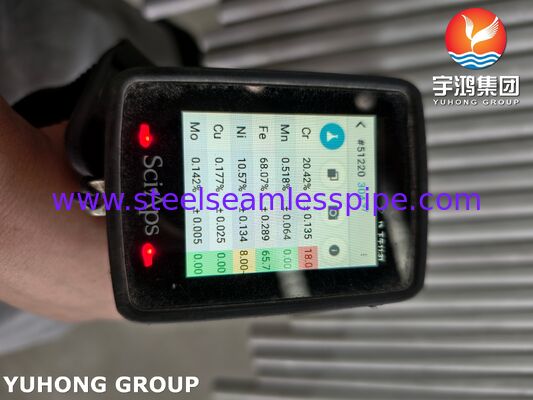

Химический состав (ASTM A312 UNS S30815)
Прочность сплава при повышенных температурах и его устойчивость к окислению обусловлены контролируемым балансом хрома, никеля и азота с добавлением редкоземельных элементов. Состав строго соответствует требованиям таблицы 1 ASTM A312.
| Элемент |
Состав (%) |
| Углерод (C) |
0.05 - 0.10 |
| Марганец (Mn) |
≤ 2.00 |
| Фосфор (P) |
≤ 0.045 |
| Сера (S) |
≤ 0.030 |
| Кремний (Si) |
1.40 - 2.00 |
| Хром (Cr) |
20.0 - 22.0 |
| Никель (Ni) |
10.0 - 12.0 |
| Азот (N) |
0.14 - 0.20 |
| Церий (Ce) |
0.03 - 0.08 |
| Железо (Fe) |
Остальное |
Требования к производству и протокол испытаний
Согласно ASTM A312, бесшовные трубы S30815 производятся методами горячей или холодной обработки. Обязательны следующие контроли:
- Термическая обработка: Решение об отжиге при температуре 1040-1150°C с последующим быстрым охлаждением для сохранения полностью аустенитной структуры и азота в твердом растворе.
- Испытания согласно стандарту: На каждой трубе проводятся испытания на сплющивание, испытания на фланцевость (для размеров ≤ NPS 6), испытания на твердость и гидростатические испытания (или неразрушающие электрические испытания по ASTM E213/E309).
- Допуски по размерам: Внешний диаметр, толщина стенки и прямолинейность проверяются по таблицам 3 и 4 ASTM A312 для обеспечения соответствия отверстиям трубных решеток и опорам перегородок.
Критическое замечание по процессу: После формовки (U-образная гибка) требуется повторный отжиг, если только он не выполняется в полностью отожженном состоянии и с радиусом гибки ≥ 3× наружного диаметра, в соответствии с признанными правилами для сосудов под давлением. Наша собственная операция гибки контролирует овальность и утонение стенки в пределах допустимых пределов ASME Section VIII.
Соответствующие возможности изготовления и марки материалов
Мы поставляем трубы S30815 в комплекте с дополнительными компонентами:
| Компонент |
Совместимость материалов и марки |
| Трубные решетки / Перегородки |
Плита SA-240 304/304L, 316/316L или S30815 |
| Камеры / Головки |
SA-516 Gr.70 (низкотемпературная углеродистая) или SA-240 304H |
| Фитинги и фланцы |
A182 F304/F316 - сварные или кованые |
| U-образные трубы |
S30815, 304H, 321H, 347H, Alloy 800H/825 |
Все соответствующие компоненты спроектированы в соответствии с теми же стандартами ASTM/ASME, чтобы избежать гальванических или тепловых расширений при повышенных рабочих температурах.
Сценарии применения
Эта бесшовная труба разработана для длительной эксплуатации в:
- Змеевики радиационной и конвекционной зон печей / установок сжигания топлива - технологические печи, трубы риформеров, змеевики крекинга.
- Кожухотрубные теплообменники - где температура входящего технологического потока превышает 650°C.
- Блоки воздушных охладителей - в высокотемпературных конденсаторах отходящих газов.
- Установки рекуперации отходящего тепла - включая петлевые трубы и термокарманы.
Технические преимущества, ключевые особенности и индивидуальные услуги
- Устойчивость к окислению: Добавление Si и Ce способствует образованию плотной оксидной пленки, уменьшая отслаивание при термических циклах (испытано по ASTM G54 при 1100°C).
- Ползучесть: Мелкое диспергирование нитридов обеспечивает более высокое напряжение разрушения при 10^5 часах по сравнению с 304H в диапазоне 650-900°C.
- Технологичность: Отлично подходит для горячей гибки, холодной протяжки и сварки (GTAW с соответствующим присадочным материалом ER308LSi).
- Индивидуальные услуги: Мы предлагаем резку на фиксированную длину, U-образную гибку с радиусом, соответствующим TEMA R/C/B, и пескоструйную обработку / травление для улучшения очистки.
Часто задаваемые вопросы (FAQ)
В: Какова максимальная непрерывная рабочая температура для бесшовной трубы S30815?
О: В окислительных средах, эксплуатация до 1150°C периодически и 1100°C непрерывно, при условии, что напряжение в стенке трубы остается ниже допустимого напряжения ASME для этой марки.
В: Как S30815 сравнивается с 304H для обслуживания теплообменников?
О: S30815 обладает превосходной устойчивостью к окислению и более высокой жаропрочностью благодаря более высокому содержанию Si и N. Он предпочтителен там, где ползучесть при высоких температурах является конструктивной проблемой, в то время как 304H остается подходящим для более дешевых применений при средних температурах.
В: Требуется ли UNS S30815 послесварочная термообработка (PWHT)?
О: Нет - благодаря своей полностью аустенитной структуре и контролируемому уровню феррита (< 5 FN), PWHT не требуется по ASTM или ASME для большинства применений, но рекомендуется нормализация после интенсивной холодной формовки.
