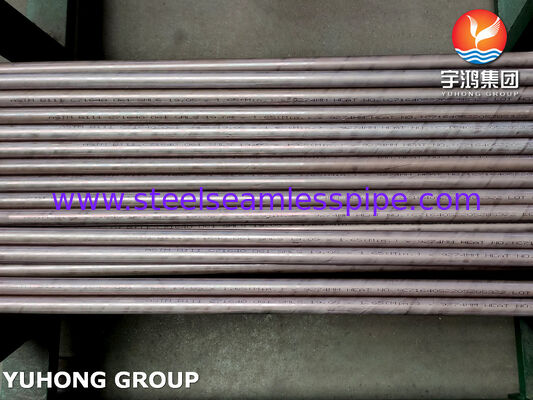

Бесшовная медно-никелевая труба ASTM B111 C71640 - сплав CuNi30Fe для морских конденсаторов и теплообменников
YUHONG Group, обладая более чем 35-летним промышленным опытом и глобальной сетью поставок, обслуживающей 85 стран, специализируется на высокопроизводительных решениях для труб из цветных сплавов. Наши бесшовные медно-никелевые трубы ASTM B111 C71640 производятся в соответствии со строгими международными стандартами для критически важных применений в морских конденсаторах, теплообменниках и испарителях. Мы обеспечиваем полную прослеживаемость, строгий контроль качества и надежную работу в требовательных условиях эксплуатации по всему миру.
Химический состав - ASTM B111 C71640 (UNS C71640 / CW353H)
| Элемент |
Состав (%) |
| Медь (Cu) + Серебро (Ag) |
Остальное |
| Никель (Ni) + Кобальт (Co) |
29.0 - 32.0 |
| Железо (Fe) |
1.7 - 2.3 |
| Марганец (Mn) |
1.5 - 2.5 |
| Углерод (C), макс. |
0.06 |
| Сера (S), макс. |
0.03 |
Номинальный состав: 66% Cu - 30% Ni - 2% Fe - 2% Mn
Повышенное содержание железа и марганца, более высокое, чем в стандартном C71500 (70/30 Cu-Ni), укрепляет защитную поверхностную оксидную пленку, обеспечивая превосходную стойкость к эрозионному воздействию в проточной морской воде.
Механические свойства по состоянию поставки - ASTM B111
| Состояние поставки |
Предел прочности на разрыв, мин. |
Предел текучести, мин. (с остаточным удлинением 0,5%) |
Относительное удлинение |
| O61 (отожженное) |
63 ksi (435 МПа) |
25 ksi (170 МПа) |
40% |
| HR50 (тянут и снято напряжение) |
81 ksi (560 МПа) |
58 ksi (400 МПа) |
4% |
Согласно требованиям ASTM B111
Требования к производству и испытаниям - Соответствие ASTM B111

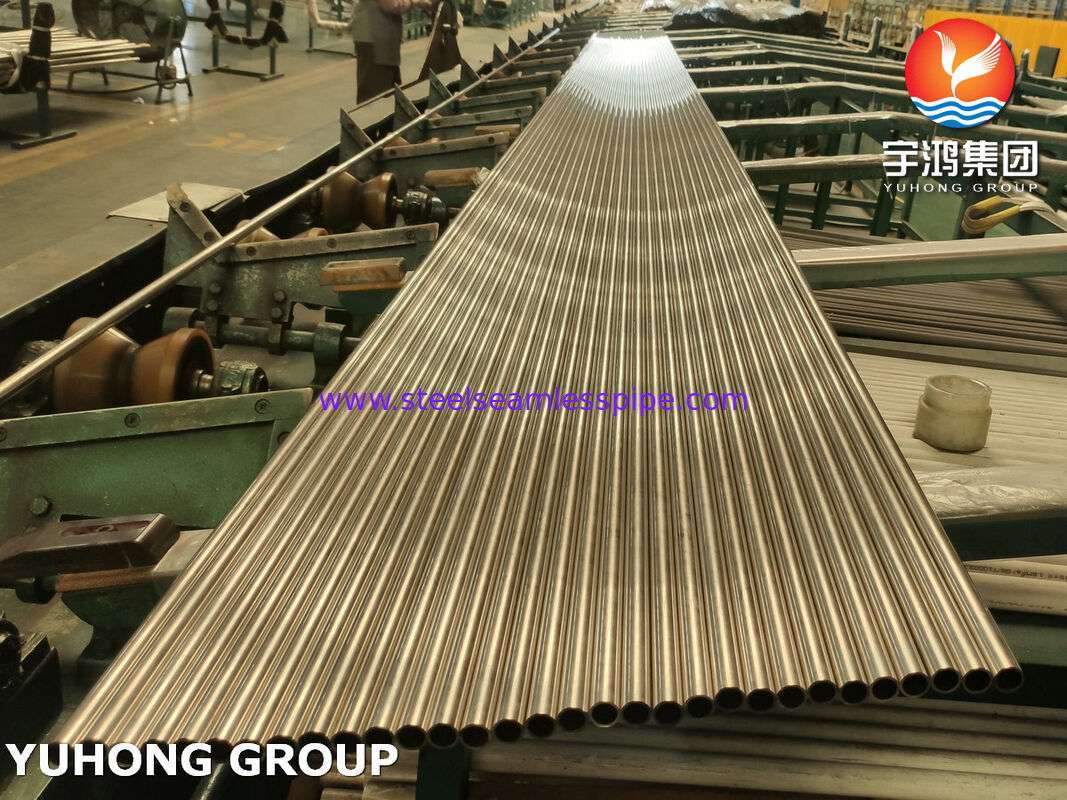

Все трубы производятся как бесшовные изделия методом экструзии и холодной прокатки, с диапазоном размеров до 3 дюймов (80 мм) наружного диаметра. В соответствии с ASTM B111 применяются следующие обязательные испытания:
| Тип испытания |
Требование |
| Испытание на раздачу |
30% наружного диаметра (согласно таблице 4) |
| Гидравлическое испытание |
Максимум 1000 фунтов на квадратный дюйм (7 МПа), если не указано иное |
| Вихретоковый контроль |
100% обязательно для обеспечения качества (ASTM E243) |
| Размер зерна (отожженное) |
0.010 - 0.045 мм |
| Оценка остаточных напряжений |
Испытание на нитрат ртути или аммиачные пары |
Вихретоковый контроль в настоящее время является основным методом неразрушающего контроля на большинстве заводов, а гидравлические испытания проводятся по спецификации для подводной или ядерной эксплуатации.
Важное примечание к производству: Обработка поверхности и начальное состояние имеют решающее значение для срока службы. Исследования показывают, что травление и подготовка поверхности напрямую влияют на образование защитного оксидного слоя, обогащенного железом/марганцем, который обеспечивает стойкость к эрозионной коррозии. Мы поддерживаем строгий контроль состояния поверхности посредством контролируемых процессов травления и отжига.
Дополнительные возможности изготовления и марки материалов
Помимо самих труб, Yuhong Group поставляет полные комплекты компонентов теплообменников:
| Компонент |
Доступные материалы |
| Трубные листы |
ASME SB171 C71640, C71500, C70600 |
| Перегородки |
Углеродистая сталь, нержавеющая сталь или медный сплав согласно проекту |
| Крышки и головки каналов |
Материалы, соответствующие стандартам ASME |
| U-образные трубы |
C71640, C71500, C70600 |
| Трубные пучки |
Полная сборка с трубами C71640 |
Мы поддерживаем индивидуальные размеры, U-образную гибку, оребрение (низкоребристое/высокоребристое) и полную сборку пучков.
Сценарии применения
- Поверхностные конденсаторы в морской и энергетической промышленности
- Кожухотрубные теплообменники на морских платформах
- Испарители на опреснительных установках (многоступенчатые флэш-процессы и многоступенчатые дистилляционные установки)
- Подогреватели рассола и секции отвода тепла
- Системы охлаждения с морской или солоноватой водой
- Трубопроводы для высокоскоростной морской водыгде критически важна стойкость к эрозии
Технические преимущества и индивидуализация
Стойкость к эрозии и коррозии: Состав 2% Fe + 2% Mn позволяет C71640 выдерживать более высокие скорости потока, чем стандартные сплавы C70600 (90/10) и C71500 (70/30). Он обеспечивает наилучшую стойкость к эрозии и ударному воздействию среди медно-никелевых сплавов, сохраняя при этом естественное противообрастающее поведение семейства.
Стойкость к биообрастанию: Медно-никелевые сплавы естественным образом противостоят морскому биообрастанию, снижая частоту технического обслуживания и сохраняя эффективность теплопередачи в течение длительных периодов эксплуатации.
Диапазон температур: Максимальная рабочая температура до 300°C (572°F).
Варианты индивидуализации:
- Размеры: Индивидуальный наружный диаметр, толщина стенки и длина
- Состояния поставки: O61 (отожженное) или HR50 (тянутое/снятое напряжение)
- Отделка: Яркое отжиг, травленое или полированное
- Формы: Прямые, U-образные или спиральные
- Подготовка концов: гладкие, с фаской или с резьбой
Технические ответы на часто задаваемые вопросы - Общие отраслевые вопросы
В: В чем разница между C71640 и C71500 (70/30 Cu-Ni)?
C71640 - это модифицированный сплав 70/30 с повышенным содержанием Fe (1,7-2,3%) и Mn (1,5-2,5%) по сравнению с C71500 (Fe 0,4-1,0%, Mn макс. 1,0%). Это обеспечивает более высокую прочность и превосходную стойкость к эрозионной коррозии в морской воде, содержащей песок.
В: Почему C71640 используется для опреснительных установок MSF?
Многоступенчатое флэш-опреснение включает высокотемпературный рассол с взвешенными твердыми частицами при высоких скоростях. C71640 был разработан специально для этой цели и очень успешно применяется в секциях отвода тепла и подогревателях рассола.
В: Какие методы неразрушающего контроля применяются к трубам ASTM B111?
Согласно ASTM B111, каждая труба проходит либо вихретоковый контроль (ASTM E243), либо гидравлические испытания. Большинство заводов в настоящее время используют 100% вихретоковый контроль в качестве основного метода.
