Холоднотянутая бесшовная труба из нержавеющей стали, A213 / SA213 TP316L UNS S31603, используемая в установке опреснения морской воды

Труба бесшовная из холоднотянутой нержавеющей стали, A213 / SA213 TP316L UNS S31603, используемая в установке опреснения морской воды

1. Обзор бесшовной трубы A213/SA213 TP316L

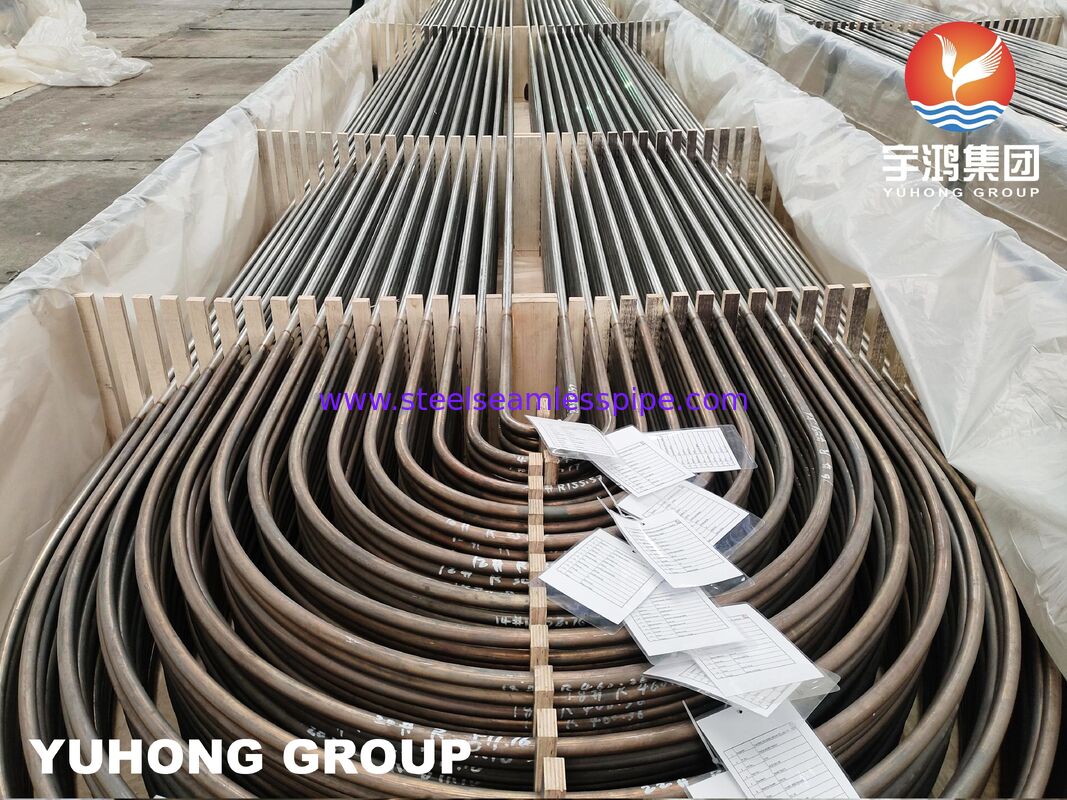

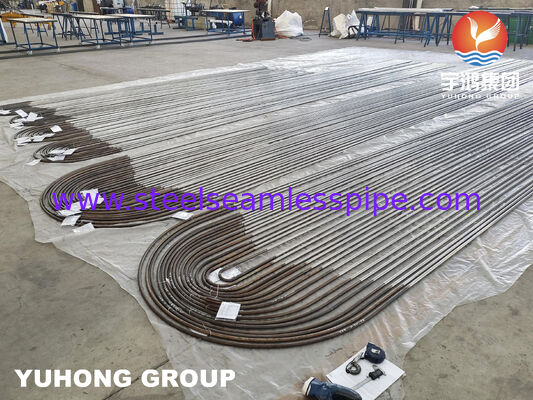

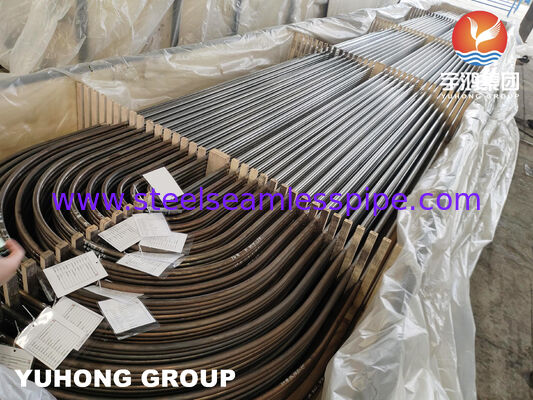

Бесшовная труба ASME SA213 TP316L U-образной формы представляет собой специальную аустенитную нержавеющую стальную трубу, изготовленную в соответствии со стандартами Американского общества инженеров-механиков (ASME). Ее основные преимущества заключаются в сверхнизком содержании углерода (L) и добавлении молибдена (Mo), которые обеспечивают превосходную стойкость к питтинговой коррозии, щелевой коррозии и высоким температурам. U-образная конструкция, сформированная в процессе холодной гибки и термической обработки в растворе, эффективно поглощает термические напряжения. Она в основном используется в качестве теплообменной трубы в кожухотрубных теплообменниках и широко применяется в требовательном оборудовании, таком как котлы электростанций, химические заводы и морские установки.

2. Основные характеристики бесшовной трубы A213/SA213 TP316L

Бесшовная труба ASME SA213 TP316L U-образной формы (или U-образная труба для теплообменников) является высокопроизводительным основным компонентом промышленного теплообменного оборудования. Ее основные характеристики можно обобщить по трем направлениям: свойства материала, конструктивный дизайн и производственные стандарты.

3. Химический состав SS316L

Ключевые моменты:

• Низкое содержание углерода: Низкое содержание углерода (<0,03%) имеет решающее значение для улучшения свариваемости и стойкости к межкристаллитной коррозии после сварки.

• Хром (Cr): Обеспечивает коррозионную стойкость, особенно к окислению и образованию окалины при повышенных температурах.

• Никель (Ni): Улучшает ударную вязкость и стойкость к коррозии, особенно в кислых средах.

• Молибден (Mo): Повышает стойкость к питтинговой и щелевой коррозии, особенно в средах, богатых хлоридами (например, морская вода или солевые растворы).

4. Механические свойства SS316L

Ключевые механические свойства:

• Предел прочности при растяжении: Материал обладает превосходным пределом прочности при растяжении, обычно от 485 МПа (70 ksi) до 620 МПа (90 ksi).

• Предел текучести: Предел текучести (смещение 0,2%) для TP316L составляет от 170 МПа (25 ksi) до 275 МПа (40 ksi), что гарантирует, что материал может выдерживать значительные нагрузки до возникновения остаточной деформации.

• Относительное удлинение: Нержавеющая сталь TP316L имеет высокую степень относительного удлинения (>40%), что означает, что она очень пластична и легко формуется без растрескивания.

• Твердость: Материал имеет относительно низкую твердость по сравнению с другими нержавеющими сталями, что гарантирует его пластичность и устойчивость к распространению трещин.

5. Температурные свойства

• Диапазон рабочих температур: TP316L эффективно используется при высоких температурах. Максимальная рабочая температура составляет около 870°C (1600°F) при прерывистой работе и 925°C (1700°F) при непрерывной работе.

• Рабочая температура: Для стойкости к щелевой коррозии материал остается стабильным даже при температурах выше 500°C (932°F), что делает его пригодным для высокотемпературных применений, таких как котлы, пароперегреватели и теплообменники.

6. Коррозионная стойкость

• Общая коррозия: TP316L обладает превосходной стойкостью к общей коррозии по сравнению с другими нержавеющими сталями, такими как 304 и 304L, особенно в хлоридных средах (например, морская вода).

• Питтинговая и щелевая коррозия: Благодаря наличию молибдена, TP316L обеспечивает превосходную стойкость к питтинговой и щелевой коррозии, особенно в средах с высоким содержанием хлоридов.

• Межкристаллитная коррозия: Благодаря низкому содержанию углерода, TP316L менее подвержен сенсибилизации и межкристаллитной коррозии после сварки, что является преимуществом при высокотемпературных применениях.

7. Изготовление и сварка

• Свариваемость: TP316L обладает хорошей свариваемостью большинством сварочных процессов, включая TIG, MIG и дуговую сварку покрытым электродом. Низкое содержание углерода снижает образование карбидных осадков на границах зерен при сварке, улучшая стойкость материала к межкристаллитной коррозии.

• Формуемость: Обладает отличной формуемостью и легко гнется и формуется без потери механических свойств.

• Термическая обработка: TP316L может подвергаться термической обработке для повышения твердости или дальнейшего улучшения прочности, но не требует никакой послесварочной термической обработки.

8. Заключение

Нержавеющая сталь ASTM A213 TP316L сочетает в себе высокую прочность, хорошую свариваемость и превосходную стойкость к коррозии, особенно в агрессивных средах, таких как хлориды или кислые условия. Материал широко используется в теплообменниках, котлах, нефтехимических установках и оборудовании для химической переработки благодаря этим выдающимся свойствам.
