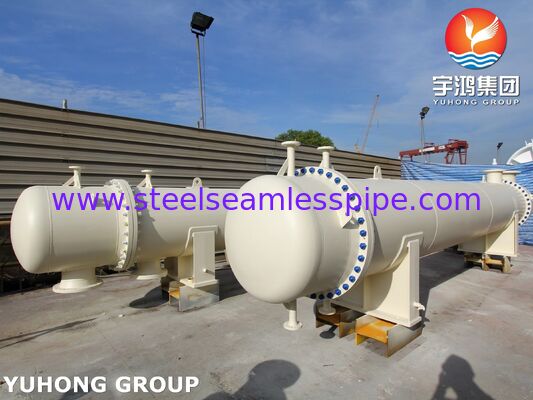

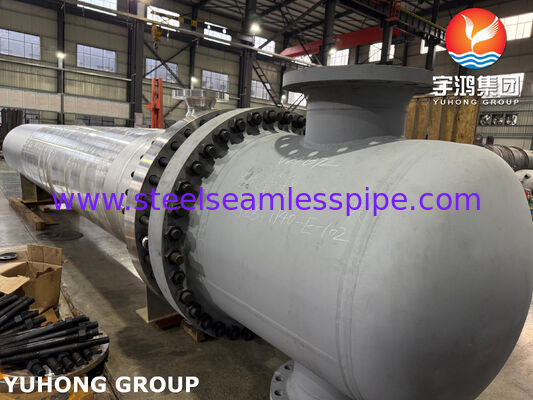

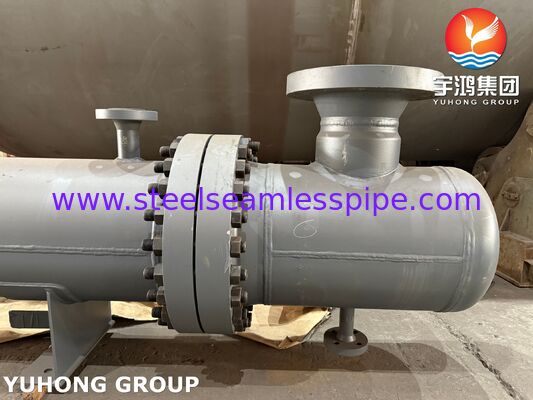

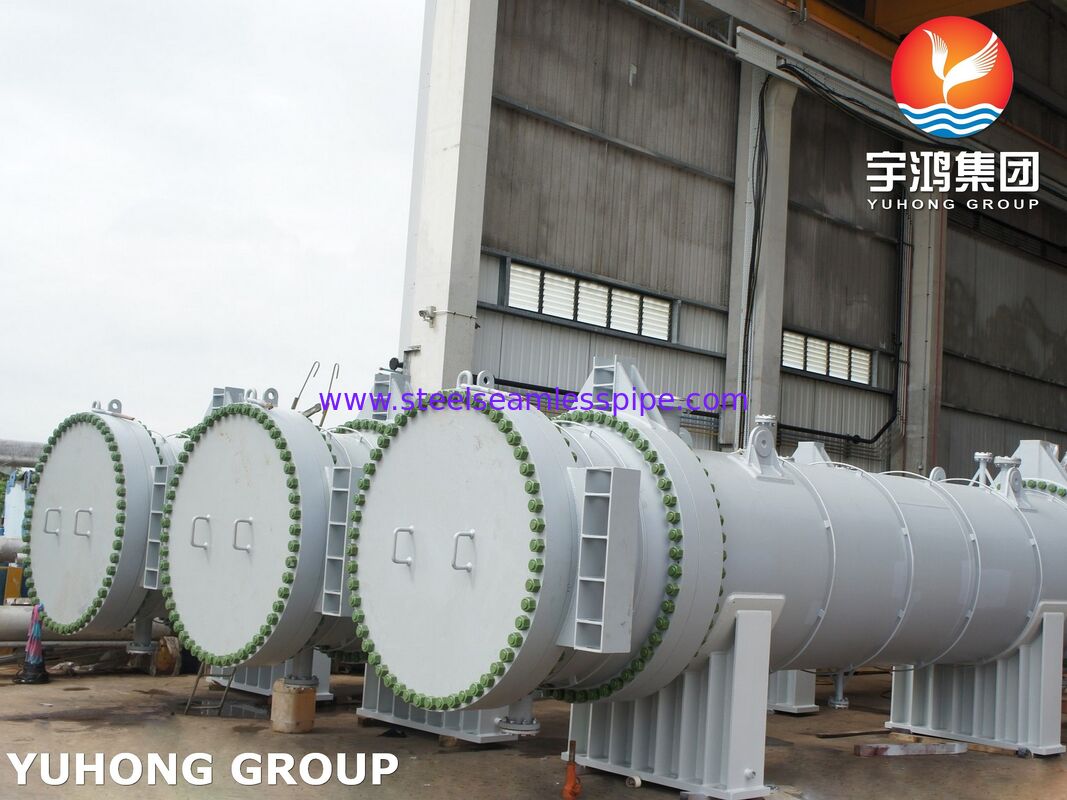

Кожухотрубный теплообменник с плавающей головкой AES ASME VIII U-Stamp 316L для нефтехимии

Yuhong Group Co., Ltd. — ведущий производитель и поставщик сертифицированного теплообменного оборудования и сосудов под давлением. Мы специализируемся на проектировании и изготовлении широкого спектра продукции в соответствии с ASME Section VIII и стандартами TEMA, включая кожухотрубные теплообменники (с плавающей головкой, U-образными трубами, с неподвижными трубными решетками), сосуды под давлением, аппараты воздушного охлаждения. Также поставляем сменные трубные пучки, теплообменные трубы, оребренные трубы и комплектующие (трубные решетки, перегородки, крышки). Оборудование сертифицировано по ASME U-Stamp и поставляется клиентам по всему миру.

Кожухотрубный теплообменник с плавающей головкой типа AES представляет собой оптимальное решение для технологических процессов, требующих высокой надежности при значительных тепловых расширениях, повышенных температурах и частом техническом обслуживании. Аппарат спроектирован и изготовлен в соответствии с требованиями ASME Boiler and Pressure Vessel Code Section VIII Division 1 и стандартами TEMA (Tubular Exchanger Manufacturers Association). Применение нержавеющей стали 316L (российский аналог 03Х17Н14М3) обеспечивает превосходную коррозионную стойкость и длительный срок службы в агрессивных средах.

• Компенсация температурных расширений. Плавающая головка позволяет трубному пучку свободно расширяться и сжиматься независимо от корпуса, полностью устраняя температурные напряжения. Это критически важно при разнице температур между средами более 50°C.
• Удобство обслуживания и очистки. Трубный пучок полностью извлекается из корпуса, что обеспечивает доступ ко всей наружной поверхности труб и внутренней полости корпуса для механической очистки, дефектоскопии или замены отдельных труб. Рекомендуется для сред, склонных к загрязнению и образованию отложений.
• Высокая надежность в тяжелых условиях. Конструкция выдерживает значительные перепады давления и температуры, подходит для наиболее ответственных технологических участков.
• Коррозионная стойкость материала 316L. Низкое содержание углерода исключает межкристаллитную коррозию после сварки, а наличие молибдена обеспечивает стойкость к питтинговой и щелевой коррозии в хлоридсодержащих средах.

• Трубная решетка с плакировкой. Для процессов, где коррозионная агрессивность сред различается (например, агрессивная среда в трубах и нейтральная в межтрубном пространстве), применяются биметаллические трубные решетки — углеродистая основа SA350 LF2 с наплавленным или плакированным слоем 316L. Это обеспечивает экономическую эффективность без ущерба для надежности.
• Система перегородок. Конфигурация перегородок (сегментные, двойные сегментные) оптимизирует скорость потока в межтрубном пространстве, повышая эффективность теплопередачи и предотвращая вибрацию труб.
• Сварные и вальцованные соединения. Соединение труб с трубной решеткой выполняется вальцовкой, сваркой или комбинированным способом в зависимости от условий эксплуатации и требований к герметичности.

• Нефтеперерабатывающая промышленность (подогрев сырой нефти, конденсация, охлаждение продуктов)
• Нефтехимическая и химическая промышленность (теплообмен в реакторных системах, конденсация паров, рекуперация тепла)
• Газовая промышленность (охлаждение и нагрев технологических газов)
• Энергетика (маслоохладители, конденсаторы, подогреватели)
• Пищевая и фармацевтическая промышленность (исполнение из нержавеющей стали 316L с высокими требованиями к чистоте)

• Сертификация ASME U-Stamp. Полное соответствие требованиям ASME BPVC Section VIII Division 1, признанное во всем мире. Каждый аппарат проходит контроль на всех этапах — от проектирования до финальных испытаний.
• Соответствие стандартам TEMA. Проектирование и изготовление в соответствии с классами TEMA R (для тяжелых условий нефтепереработки), C (общее применение) и B (химические процессы).
• Индивидуальное проектирование. Разработка теплообменника под конкретные технологические параметры заказчика — расчет теплопередачи, гидравлический расчет, механический расчет, подбор материалов.
• Полный цикл поставки. Изготовление теплообменного оборудования, поставка запасных частей и комплектующих, сервисная поддержка.
• Глобальные поставки. Опыт экспорта в страны СНГ, Европы, Ближнего Востока, Юго-Восточной Азии. Понимание специфики проектов под ключ и требований местных нормативных документов.
