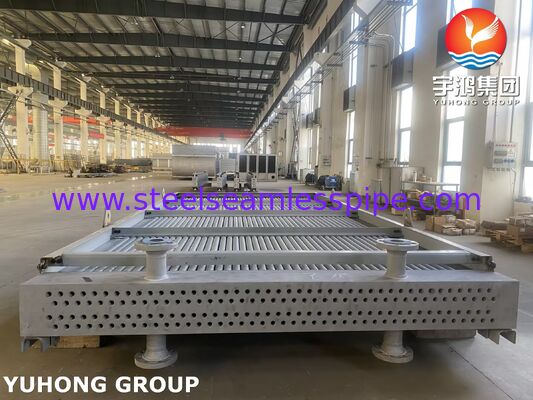

ASME VIII-1, API 661 Аппарат Воздушного Охлаждения для Нефтепереработки и Энергетики

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Yuhong
Сертификация:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Номер модели:	охладитель воздуха

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	1 - 1000000 USD
Упаковывая детали:	Поддон
Время доставки:	45–150 дней
Условия оплаты:	Т/Т, Л/К
Поставка способности:	100 комплектов в месяц

контакт

Все продукты

Бесшовная труба (Pipe) из нержавеющей стали (328)

Трубка нержавеющей стали безшовная (322)

Труба (Pipe) из дуплексной нержавеющей стали (134)

Труба (Tube) из дуплексной нержавеющей стали (36)

Игольчатая трубка (152)

Оребренная труба (702)

Теплообменник (26)

Теплообменная труба (457)

Сборник труб для Теплообменника (46)

Трубная решетка Теплообменника (125)

Перегородка теплообменников (39)

Аппарат воздушного охлаждения (11)

Сосуд под давлением (4)

Сварная труба из нержавеющей стали (Pipe) (61)

Сварная труба из нержавеющей стали (Tube) (132)

Никелевая труба (Pipe) (272)

Никелевая труба (Tube) (98)

Медная труба (248)

Труба из легированной стали (209)

Титановая труба (20)

Труба с светлым отжигом (172)

Котельная труба (151)

Стальной фитинг (858)

Стальной фланец (657)

Другие (404)

Детали облицовки (8)

Подробное описание продукта

Выделить:

ASME VIII-1 air cooler for oil refining

API 661 air cooler for energy sector

industrial air cooler with ASME certification

ASME VIII-1, API 661 Аппарат Воздушного Охлаждения для Нефтепереработки и Энергетики

Yuhong Group Co., Ltd. — ведущий китайский производитель теплообменного оборудования. Компания сертифицирована по стандартам ASME (клейма PP, S, U, NB), ISO9001:2015 и ISO14001:2015, проектирует и изготавливает воздушные охладители по API 661 и ASME Section VIII Div. 1, а также поставляет теплообменники, конденсаторы, испарители, реакторы и другую продукцию для нефтепереработки, нефтехимии и энергетики.

Описание продукта

Воздушный охладитель (Air Cooled Heat Exchanger — ACHE), спроектированный и изготовленный в соответствии с требованиями API 661 (7th Edition) и ASME Section VIII Division 1, представляет собой высокоэффективное оборудование для охлаждения и конденсации технологических жидкостей и газов с использованием атмосферного воздуха в качестве охлаждающей среды. Данное оборудование предназначено для работы в тяжелых промышленных условиях на объектах нефтепереработки, нефтехимии, газопереработки и тепловой энергетики.

Конструкция воздушного охладителя включает следующие основные компоненты:

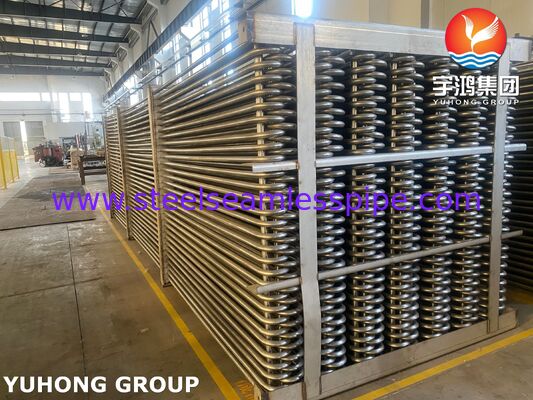

Пучок оребренных труб (Tube Bundle) — основной теплообменный элемент
Осевые вентиляторы (Axial Fans) — принудительная или индукционная подача воздуха

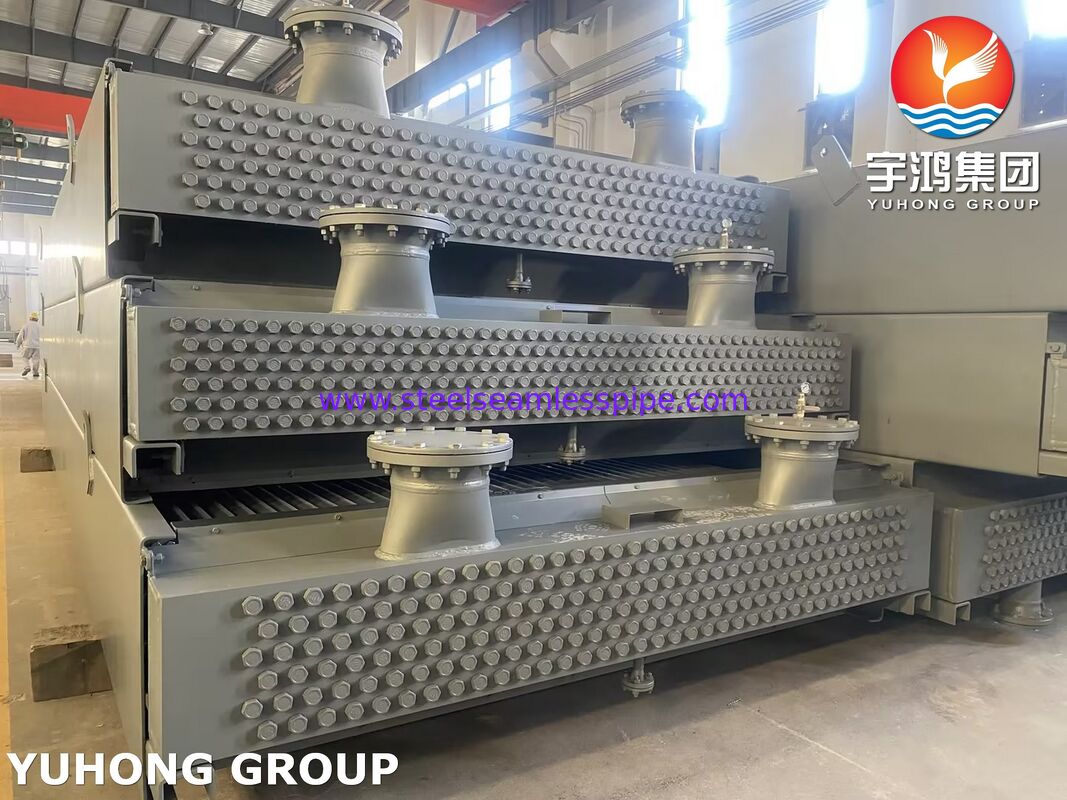

Коллекторы (Headers) — распределение технологической среды по трубам
Несущая металлоконструкция (Structural Framework)
Регулируемые жалюзи (Louvers) — для управления воздушным потоком в зависимости от сезонных температур

Технические характеристики

Параметр	Значение / Описание
Стандарты проектирования	API 661 (7th Edition, ISO 13706), ASME Section VIII Div. 1
Сертификация	Клеймо ASME «U» (по требованию заказчика)
Тип вентиляции	Принудительная тяга (Forced Draft) или индукционная тяга (Induced Draft)
Тип коллектора	Plug Type, Removable Cover Plate Type, Manifold Type
Материал труб	ASME SA179, SA213-TP304/316L, SA789-S31803 (Duplex)
Материал оребрения	Алюминий (наиболее распространен), нержавеющая сталь
Тип оребрения	«G» Embedded (встраиваемое), Knurled «L», Extruded, Wrap-on
Материал коллектора	ASTM A516 Gr.60 / углеродистая сталь / нержавеющая сталь
Температурный диапазон	от -40°C до +600°C
Максимальное рабочее давление	до 450 бар (в зависимости от исполнения)
Исполнение пучка труб	Горизонтальное (наиболее распространено) или вертикальное

Испытания и контроль качества

Все воздушные охладители проходят комплекс испытаний в соответствии с требованиями ASME Section VIII Div. 1 и API 661:

Тип испытания	Стандарт / Требование	Описание
Гидростатическое испытание	ASME VIII UG-99	Испытательное давление: 1,3 * расчетного давления. Выдержка давления не менее 4 часов
Пневматическое испытание	ASME VIII UG-100	Испытательное давление: 1,1 * расчетного давления
Испытание на герметичность	Leak Test	Обязательный контроль всех сварных и разъемных соединений
Испытание на вибрацию	API 661	Контроль амплитуды вибрации, ограничение не более 20% от допустимого API 661 значения
Шумовые испытания	API 661 Annex E	Измерение уровня шума в соответствии с методикой стандарта
Инспекция третьей стороной	Обязательная	Инспекция независимым инспектором (по требованию заказчика)

Примечание. Вся документация о качестве (MTC) для элементов под давлением поставляется по стандарту EN10204 3.1.

Преимущества воздушного охладителя по стандартам API 661 и ASME

Отсутствие потребления воды. В отличие от водяных систем охлаждения, воздушный охладитель не требует постоянного водоснабжения и не создает риска загрязнения воды технологическими средами.
Экономическая эффективность. Отсутствие затрат на водоподготовку и водоотведение, снижение операционных расходов.
Экологическая безопасность. Отсутствие сбросов загрязненных вод и минимизация воздействия на окружающую среду.
Высокая надежность и долговечность. Проектирование по стандарту API 661 гарантирует устойчивость к коррозии, эрозии и вибрационным нагрузкам.
Гибкость компоновки. Оборудование может быть установлено как на наземных фундаментах, так и на эстакадах (pipe racks).
Широкий диапазон материалов. От углеродистой стали до титана и дуплексных сплавов, что обеспечивает работу с коррозионно-активными и высокотемпературными средами.
Сертификация для российского рынка. Yuhong Group имеет опыт подготовки оборудования к сертификации ТР ЕАЭС (TR CU), включая поставки для России с получением CRN для Канады и TR CU для ЕАЭС.

Технические особенности конструкции

Особенности проектирования коллекторов (Header Boxes). Коллекторы воздушных охладителей имеют прямоугольное поперечное сечение, что усложняет расчет минимальной толщины стенки по сравнению с цилиндрическими сосудами давления. Yuhong Group выполняет расчеты коллекторов с применением метода конечных элементов (FEA) для подтверждения целостности конструкции, что соответствует требованиям API 661 и ASME.

Температурное разделение коллекторов. В соответствии с API 661, при разнице температур между входной и выходной секциями коллектора более 110°C (200°F) применяется разделение коллектора для компенсации тепловых деформаций.

Управление воздушным потоком. Регулируемые жалюзи (louvers) позволяют адаптировать охлаждающую способность к сезонным изменениям температуры окружающего воздуха.

Области применения

Воздушные охладители Yuhong Group по стандартам API 661 и ASME Section VIII Div. 1 широко применяются в следующих отраслях и технологических процессах:

Отрасль	Типовое применение
Нефтепереработка (Oil Refineries)	Охлаждение углеводородных потоков, конденсация верхних продуктов колонн, охлаждение реакторной среды
Нефтехимия (Petrochemical Plants)	Охлаждение продуктов реакции, конденсация после реакторов, охлаждение дистилляционных колонн
Газопереработка (Gas Processing)	Конденсация сжиженных природных газов (NGL) и охлаждение газовых потоков
Тепловая энергетика (Power Plants)	Охлаждение масла турбин, охлаждение трансформаторного масла, вспомогательное охлаждение
Химическая промышленность	Охлаждение химических реакторов, конденсация в процессах перегонки

Примечание: Для нефтеперерабатывающих и нефтехимических производств соответствие стандарту API 661 является обязательным требованием большинства международных EPC-контракторов.

Типы воздушных охладителей, доступные для заказа

Yuhong Group изготавливает воздушные охладители в следующих конструктивных исполнениях:

Forced Draft (принудительная тяга) — вентиляторы расположены снизу пучка труб. Обеспечивает удобный доступ к вентиляторам для обслуживания. Рекомендуется для высокотемпературных применений.
Induced Draft (индукционная тяга) — вентиляторы расположены сверху пучка труб. Обеспечивает более равномерное распределение воздуха и снижает рециркуляцию горячего воздуха. Наиболее распространен в нефтепереработке.
Horizontal (горизонтальный) — трубы расположены горизонтально, воздушный поток перпендикулярен трубам. Оптимален для охлаждения больших объемов технологических сред. Обладает компактной конструкцией и удобством обслуживания (пучок труб легко извлекается для чистки).
Vertical (вертикальный) — трубы расположены вертикально. Применяется при ограничениях по площади размещения.
V-Shaped / A-Frame — трубы расположены V-образно. Максимальная площадь теплообмена при компактной конструкции. Рекомендуется для высокопроизводительного охлаждения.
