Теплообменник из нержавеющей стали
Комплексное решение для теплового оборудования, включающее трубы ASME SA213 TP304/316L и трубопроводы SA182 F304/316L, предназначенные для применения в химической, пищевой, фармацевтической и коррозионной промышленности.
Группа Yuhong: Комплексные решения для теплообменников
Yuhong Group Co., Ltd проектирует и производит высококачественное тепловое оборудование, в том числетеплообменники корпусные и трубные (конструкции теплообменников TEMA), сосуды под давлением и воздухоохладителиМы поставляем все важные внутренние компоненты от отдельных труб до полных пучков труб.

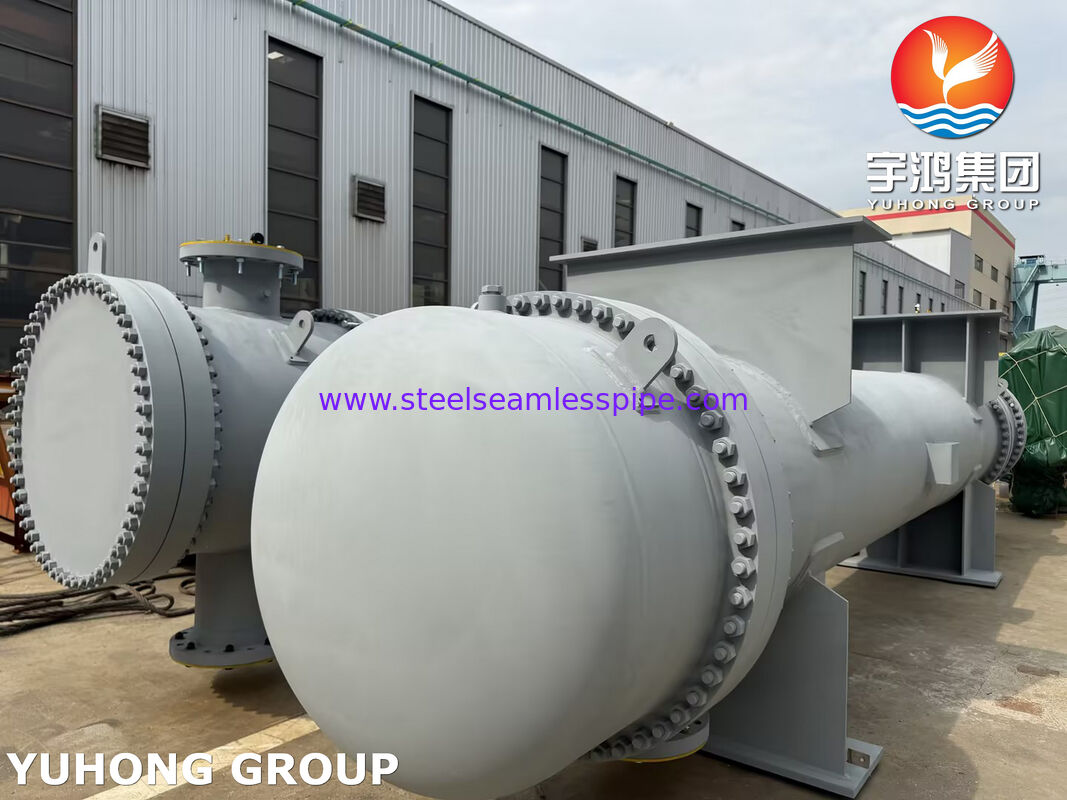

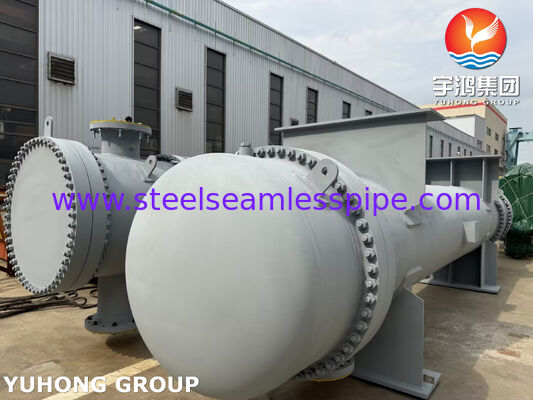

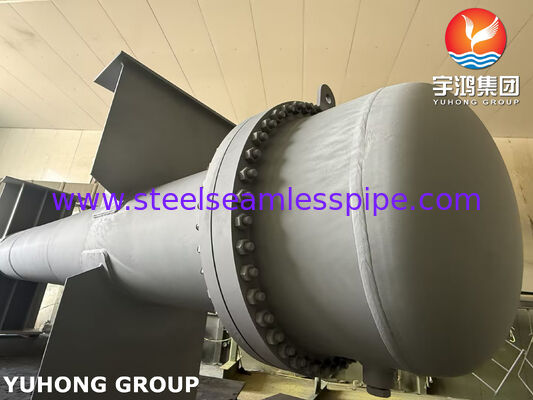

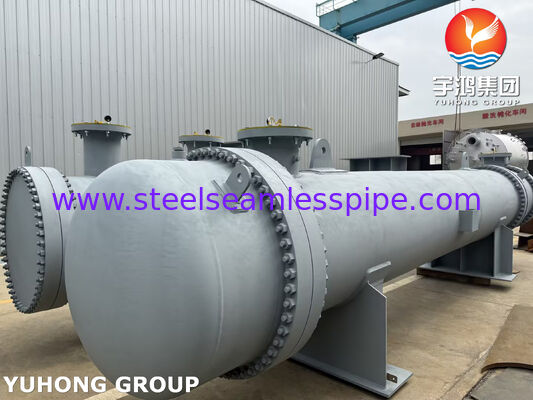

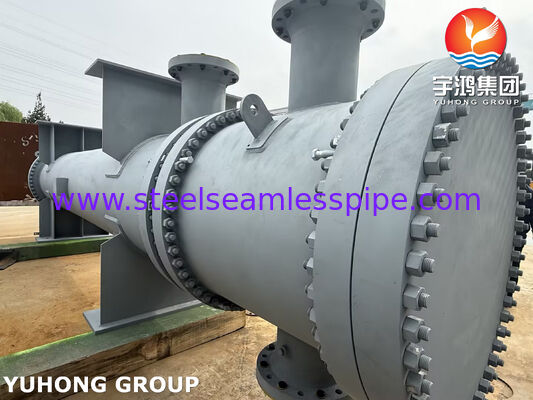

Продукт: Фиксированный теплообменник из нержавеющей стали
Этот прочный блок из нержавеющей стали предназначен для требовательных коррозионных условий с следующими характеристиками:
- Материал оболочки и канала:Нержавеющая сталь
- Трубки:ASME SA213 TP304/304L или TP316/316L без швов из нержавеющей стали
- Лист с трубами:ASME SA182 F304/304L или F316/316L кованая нержавеющая сталь
- Конечный канал / капот:Сменяемый с присоединением к фланцу
- Седали / опоры:Из нержавеющей стали для установки на фундаменты
- Название:Ясно обозначена идентификацией YUHONG GROUP
Ключевые компоненты и функции производительности
| Компонент | Материал (типичный) | Роль в производительности оборудования |
|---|
| Труба теплообменника | ASME SA213 TP304/316L | Первичная поверхность теплопередачи; переносит жидкость со стороны трубки |
| Бесшовная трубка из нержавеющей стали | TP304/316L | Основной материал - устойчив к коррозии, легко очищается, длительный срок службы |
| Таблица теплообменника | SA182 F304/316L (кованный) | Сверленная и вырубленная пластина, которая удерживает все трубы; отделяет сторону оболочки от стороны трубы |
| Переключатели | Нержавеющая сталь (304/316L) | Прямой поток со стороны оболочки через трубы, поддерживающие трубы против вибрации |
| Шелл и канал | Плитка из нержавеющей стали | Содержит жидкость со стороны оболочки; обеспечивает предел давления |
| Нозли / фланцы | Кованая нержавеющая сталь (SA182) | Подключения входа/выхода для обеих жидкостей |
| Седали (подпорки) | Нержавеющая сталь | Масса сосуда; сопротивление коррозии из внешней среды |
Почему нержавеющая сталь?
Нержавеющая сталь (304/304L или 316/316L) выбирается, когда:
- Процессуальная жидкостьКоррозионные(разбавленные кислоты, хлориды, каустические растворы)
- Чистота продуктаявляется критическим (фармацевтический, пищевой, напиточный, биотехнологический)
- Внешняя средаявляется агрессивным (прибрежный, морской, химический завод)
316/316Lдобавляет молибден для повышения устойчивости к коррозии в ямах и трещинах при использовании хлоридов.
Технические особенности
- Проницаемые соединения труб и листов:Точная прокатка + сварка уплотнений с гидростатическим испытанием
- Конструкция, устойчивая к коррозии:Полные влажные поверхности из нержавеющей стали
- Прочищаемость:Сменяемый канал для доступа к концу трубы
- Полное соответствие ASME:Конструкция, материалы, изготовление по ASME-коду
- Отслеживаемость материала:Свидетельства об испытаниях на мельнице для всех компонентов
Руководство по выбору конструкции
| Тип конструкции | Преимущества | Ограничения | Лучшее для |
|---|
| Фиксированный лист труб | Самая низкая стоимость; отсутствие внутренних движущихся частей; компактный | Несъемная трубка; ограниченный тепловой дифференциал | Услуги по очистке, не загрязняющие коррозионные вещества |
| Плавучая голова | Удалённый пакет для очистки; обрабатывает большие температурные различия | Более дорого; больше потенциальных путей утечки | Услуги по загрязнению; высокотемпературные дифференциалы |
| U-Tube | Однолистная трубка; пучок свободно расширяется | Трубы не могут быть механически очищены внутри U- Bend | Высокое тепловое расширение; высокое давление на стороне трубы |
Поставка только компонентов
Отдельные компоненты, доступные для ремонта или модернизации:
- Трубы для теплообменников - из нержавеющей стали без швов, резанные по длине
- Трубки с крыльями - для добавления площади поверхности к существующим пучкам
- Листы труб для теплообменников - кованые из нержавеющей стали, пробуренные и с канавками
- Баффли, шнурки, распределители - из нержавеющей стали
- Проходы из оболочек и каналов - проката и сварки по спецификациям
Типичные применения
- Химическая обработка:Нагрев/охлаждение растворителей, кислот, оснований, солевых растворов
- Производство лекарственных средств:Очищенные водяные циклы, охлаждение WFI, управление реактором
- Продукты питания и напитки:Пастеризация, охлаждение сока, нагрев раствора CIP
- Биотехнологии:Контроль температуры ферментатора, подготовка буфера
- Производство энергии:Деминерализационные водонагреватели, охладители проб
- Морской пехотинец:Системы центрального охлаждения (цепочки пресной воды)
Обслуживаемые отрасли
| Промышленность | Типичная служба | Выбор материала |
|---|
| Химическое | Кислотное/каустическое отопление/охлаждение | 316L из нержавеющей стали |
| Фармацевтические | охлаждение WFI, чистая паровая конденсация | 316L, электрополированный |
| Пища и напитки | Пастеризация, CIP | 304 или 316L |
| Сила | Горячие водонагреватели, охладители проб | 304L |
| Полупроводники | Системы сверхчистой воды | 316L, электрополированный |
Обеспечение качества
Каждый теплообменник содержит полную документацию:
- Свидетельства об испытаниях на мельнице (MTC) для всех компонентов удержания давления
- Отчет о гидростатическом испытании - с стороны трубки и с стороны оболочки
- Доклад о измерениях
- Спецификация процедуры сварки и квалификация сварщика
- Фото на табличке
- Факультативная проверка третьей стороной (SGS, BV, TÜV, Lloyds)
