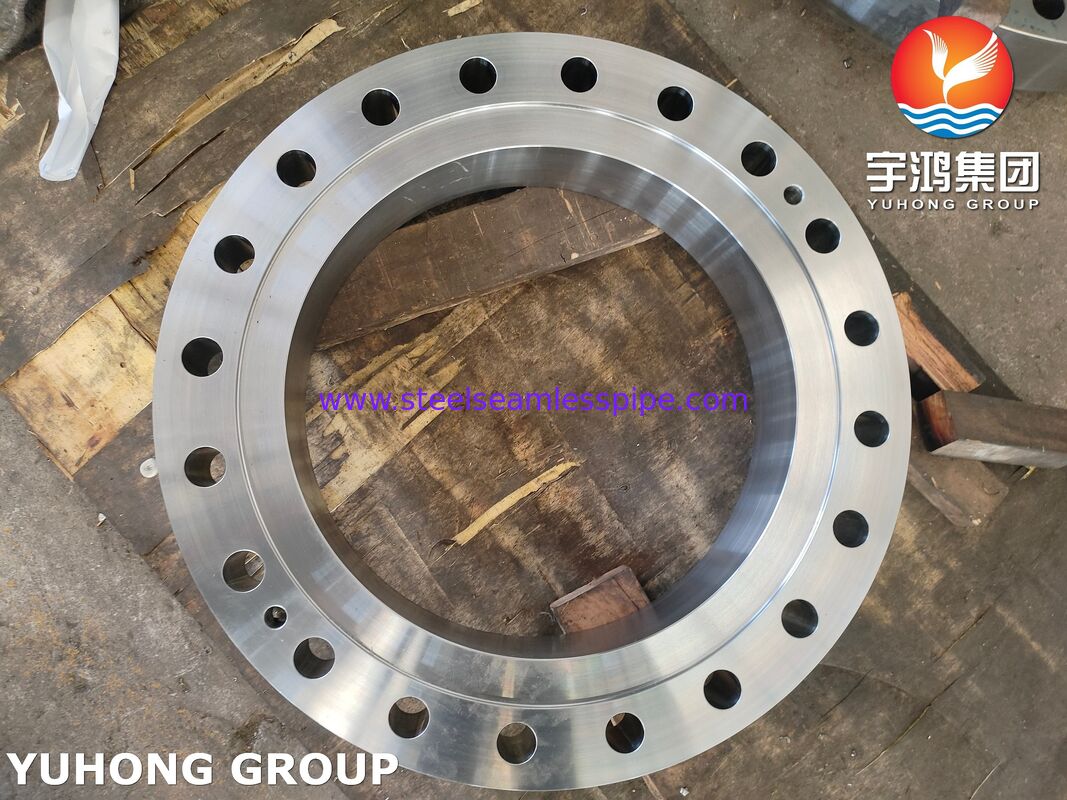

ASME SA336 F11 CL2 Кованый хром-моли канальный фланс для высокотемпературного водородного/парового обслуживания

ASME SA336 F11 CL2 Фланцевая крышка канала

Вы разрабатываете тепловую систему для тяжелого водородного обслуживания, или заменяете протекающий фланц капота на парогенераторе высокого давления?Для обеспечения долгосрочной целостности конструкции при высоких температурах требуется передовая кованая металлургия.

Yuhong Group Co., Ltd.инженеры и производители высокоточных станковASME SA336 F11 Класс 2 (SA336 F11 CL2) кованые фланцы из хромомомольного сплаваВ качестве важнейших внешних компонентов удержания давления для теплообменников корпуса и труб,наши тяжелые стены каналов крышки фланцев (капота фланцев) обеспечивают надежную герметичность и легкий доступ к пучкам труб во время рутинного технического обслуживания.

В тяжелой перерабатывающей промышленности400 градусов и 550 градусовASME SA336 F11 (сплав 1.25Cr-0.5Mo) является отраслевым стандартом для этих сред.

• Исключительная устойчивость к ползучести и водороду:The deliberate addition of Chromium and Molybdenum provides superior high-temperature tensile strength and guards against high-temperature hydrogen attack (HTHA) in refinery hydrotreating and hydrocracking loops.

• Класс 2 Тендерная прочность:Тепловая обработка класса 2 обеспечивает более высокие механические свойства, чем класс 1, с минимальной прочностью на растяжение 515 МПа и минимальной прочностью на выход 310 МПа,позволяет создавать более тонкие, но более безопасные профили стенок сосудов под давлением при высоком давлении (выше 50 бар).

• Целостность фальсифицированных конструкций:Наши тяжеломощные порошки горячо коваются из твердых блоков, чтобы обеспечить плотное, равномерное зернистое строение.обеспечение полной соответствия требованиям разделов III и VIII ASME.

• Точность обращения фланца CNC:Площадки уплотнения обрабатываются для получения точных поверхностных отделений, как правило, 125-250 RMS для спирально-закрученных уплотнений или высоко-блестящих гладких отделений для металлических уплотнений кольцевого типа (RTJ).

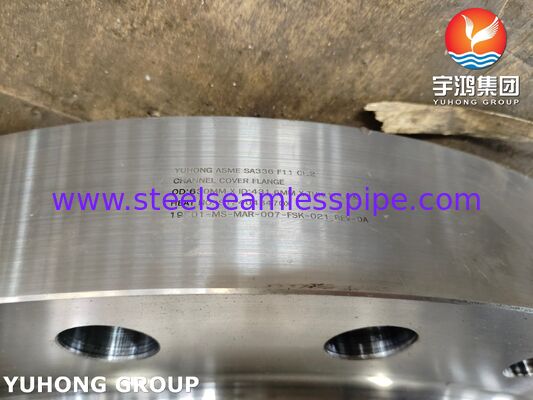

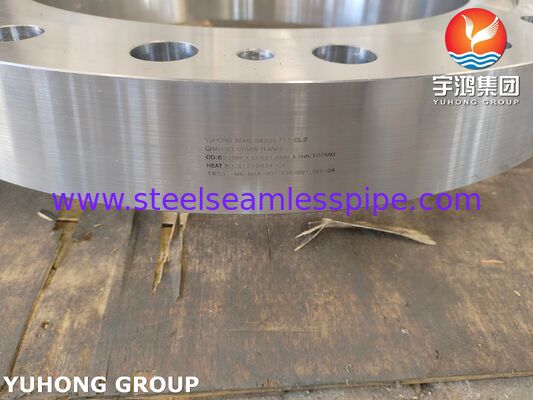

Каждый кованый хром-моли фланц от Yuhong Group проходит 100% испытаний и проходит жесткую печать с уникальным тепловым номером и кодом материала для полной прослеживаемости.

• Стандарт материалов:ASME SA336 класс F11 класс 2 / ASTM A336 F11 CL2 (UNS K11572)

• Стандарты проектирования обменника:Полностью соответствует требованиям TEMA класса R (рефинерия), класса B и класса C

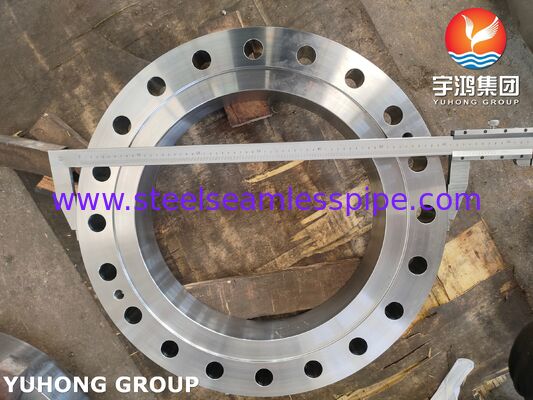

• Стандартные размеры:Внешний диаметр (OD) 630 мм, внутренний диаметр (ID) 431,6 мм, окончательная толщина 100 мм

• Профили, обращенные к фланцу:Повышенное лицо (RF), кольцевое существо (RTJ), язык и канавка (T&G), плоское лицо (FF)

• Контроль качества и испытания:Ультразвуковое испытание (УТ) 100%, испытание на проникновение жидкости (ПТ), идентификация положительного материала (ПМИ) и измерение

• Документация:EN 10204 3.1 Свидетельство об испытаниях на мельнице (MTC), отчеты NDT, схемы ковки

Чтобы избежать дорогостоящих несовпадений размеров или задержек установки во время отключения завода, пожалуйста, пересмотрите эти технические параметры перед завершением заказа:

1. Совпадение профиля уплотнителя сидений:Убедитесь, что соответствие фланцевой поверхности (РЧ нарезка против RTJ овальной / восьмиугольной канализации) соответствует существующему корпусу канала и стилю уплотнения.

2. Диаметр круга болта (BCD) точность:Дважды проверьте общее количество отверстий, диаметры отверстий и диаметр круга, чтобы гарантировать идеальное выравнивание болта при затягивании крутящего момента.

3. Стандарты отслеживания:Для применения тяжелых химических веществ и нефтеперерабатывающих заводов убедитесь, что ваш заказ требует твердо запечатанных температурных номеров материалов и дополнительных проверок третьей стороны (SGS, BV, TUV).

Компания Yuhong Group предлагает гибкий спектр поставок, включая только запасные части или полностью интегрированные системы теплообменников:

• Соответствующие сплавные трубы:Бесшовные хром-моли трубы (ASME SA213 T11 / T22), бесшовные трубы из нержавеющей стали и трубы из никелевого сплава.

• Внутреннее оборудование:Точные пробуренные трубчатые листы, сегментальные баффлевые пластины, штанги для галстуков и распределители из углеродистой стали.

• Крепления и уплотнения:Высокотемпературные болты (SA193 B7 / B16), тяжелые шестигранные гайки (SA194 2H) и специальные спирально-закрученные уплотнения.

Ускорите график выполнения работ по техническому обслуживанию. Отправьте свои инженерные чертежи в формате PDF, файлы САПР или размерные таблицы данных непосредственно в наш глобальный инженерный отдел продаж:

📧Электронная почта: Джимми@steelseamlesspipe.com

Пожалуйста, укажите следующее для быстрой цитаты:

• Внешний диаметр фланца (OD), внутренний диаметр (ID) и толщина отделки.

• Диаметр круга болта (BCD), размер отверстия болта и общее количество отверстий.

• Предпочтительный тип обращения (RF или RTJ) и целевая рабочая температура/давление.

Наша команда технических продаж предоставит вам всестороннее коммерческое предложение и технический эскиз в течение 48 часов.
