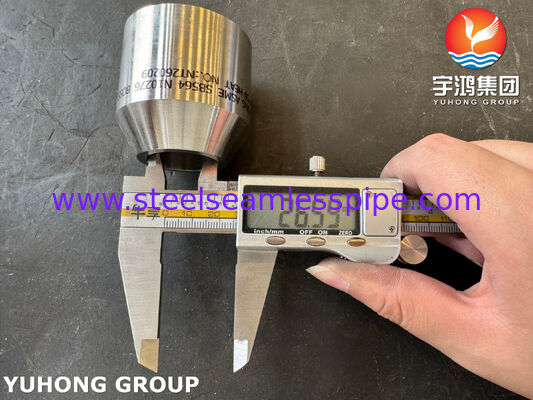

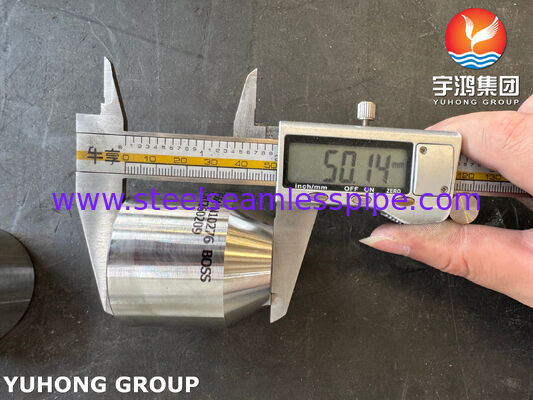

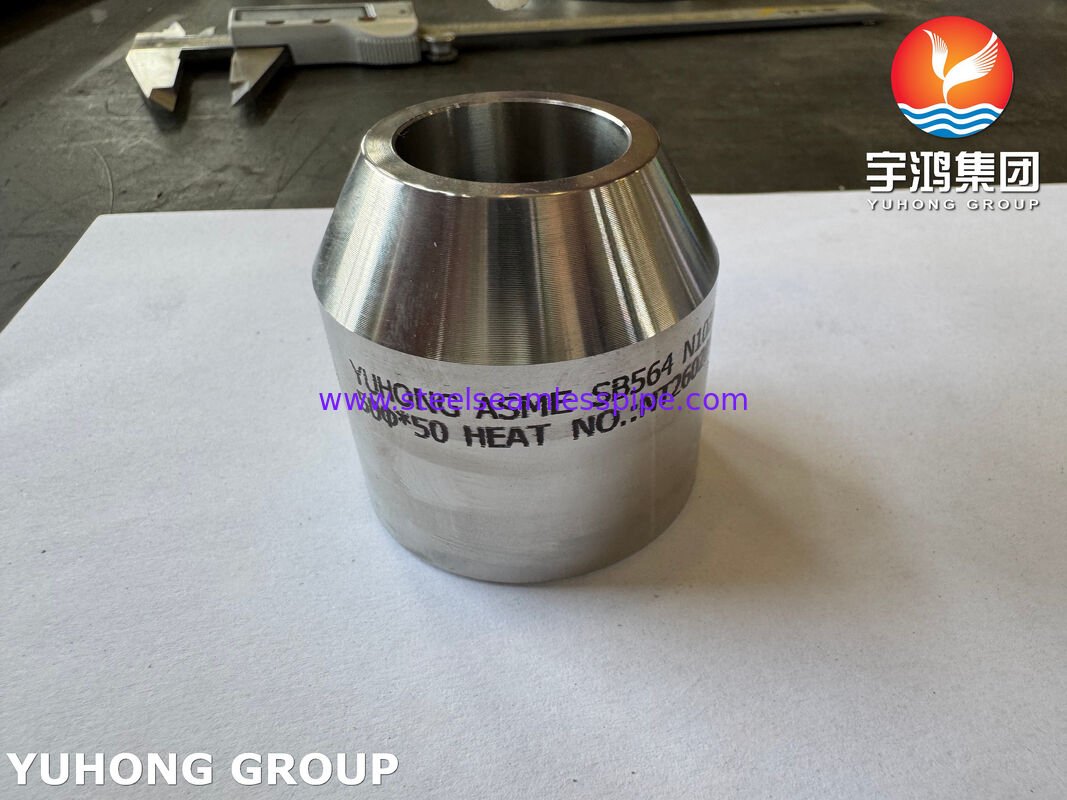

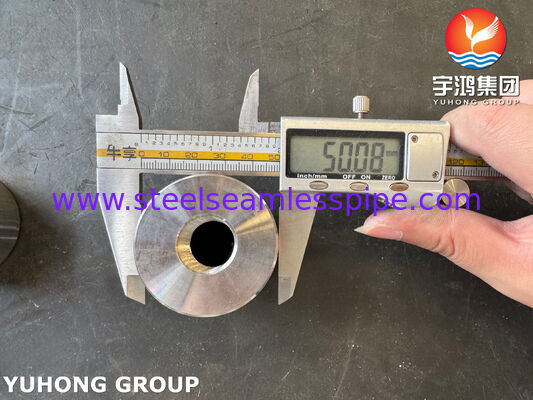

НИККЛЕЙНЫЕ ЛАЙДЫ СТЕЛОВОГО КОМПЛЕТИРОВАННОГО КОНСТРУЦИЯ ASME SB564 N10276 BOSS B16.11 MSS SP-97

НИККЛЕЙНЫЕ ЛАЙДЫ СТЕЛОВОГО КОМПЛЕТИРОВАННОГО КОНСТРУЦИЯ ASME SB564 N10276 BOSS B16.11 MSS SP-97

I. Основное определение

Босс фитинг, также называемый выдвижной развязкой или полусцеплением, является типом выдвижной развязки, регулируемой ASME B16.11Это компактный тяжелостенный фитинг, сварный на внешнюю стену основных труб для подключения небольших ветвей, соединений приборов, отводов и вентиляционных портов.Его просто называют "главой босса" в сфере отечественного машиностроения..

II. Структура и классификация

1Два основных типа соединения

• Прокрученный боссПосле сварки к основной трубе, он может быть непосредственно оборудован приборами для измерения давления, передатчиками, небольшими клапанами и пробирками,широко используется для труб инструмента.
• Начальник сварки розеткиПроектирован с внутренним сокетом для сварки филетов труб с небольшим проёмом.Менее распространенные типы включают босса задней сварки, удлиненные босса и босса фланцевого лица.

2Описание характеристик

• Загнутая основание в форме седла, чтобы соответствовать внешнему диаметру главной трубы для сварки;
• Углубленный поднятый прожектор на верхней части, чтобы усилить напряжение в пробуренных отверстиях и избежать разрыва под высоким давлением;
• Полностью кованая конструкция с толщиной стенки, значительно превышающей стандартные короткие трубы, доступные в классах давления 3000#, 6000# и 9000#.

III. Функции и сценарии применения

• Нажмите на небольшие ветви приборов на основных трубопроводах (для давления, уровня, температуры и пунктов отбора проб);
• Предоставлять небольшие порты для вентиляции трубопроводов, слива и выпуска воздуха;
• Использовать в качестве небольших отводов ветвей (NPS 1/8" ~ NPS 4") в качестве экономически эффективной альтернативы более дорогим олетам;
• Стандартная установка для трубопроводов высокой температуры и высокого давления в атомной энергетике, химической, нефтегазовой и электростанционной промышленности.

IV. Основные различия между боссом и олетом

V. Материалы и стандарты

• Применимые стандарты: ASME B16.11, MSS SP-97
• Общие материалы: A105 углеродистая сталь, A182 F304/F316 нержавеющая сталь, F22/F91 легированная сталь, дуплексная сталь 2205/2507, Никелевая сплав
• Диапазон размеров: NPS 1/8" ~ 4"

VI. Дополнительная примечание: различные босс-сцепления легко путать

Крепление босса, используемое в шланговой промышленности, является быстроотсоединяемым устройством для паровых и воздушных шлангов, которое полностью отличается от кованых голов босса труб.Термин "босс" в трубопроводной технике исключительно означает кованые фитинги босса ветки седла.

Босс представляет собой кованый полусплавный разъем, сварный на внешнюю стенку основных труб, специально изготовленный в качестве усиленного соединения для приборов, вентиляционных отверстий и небольших проёмов.
