Главная КаталогСборник труб для Теплообменника

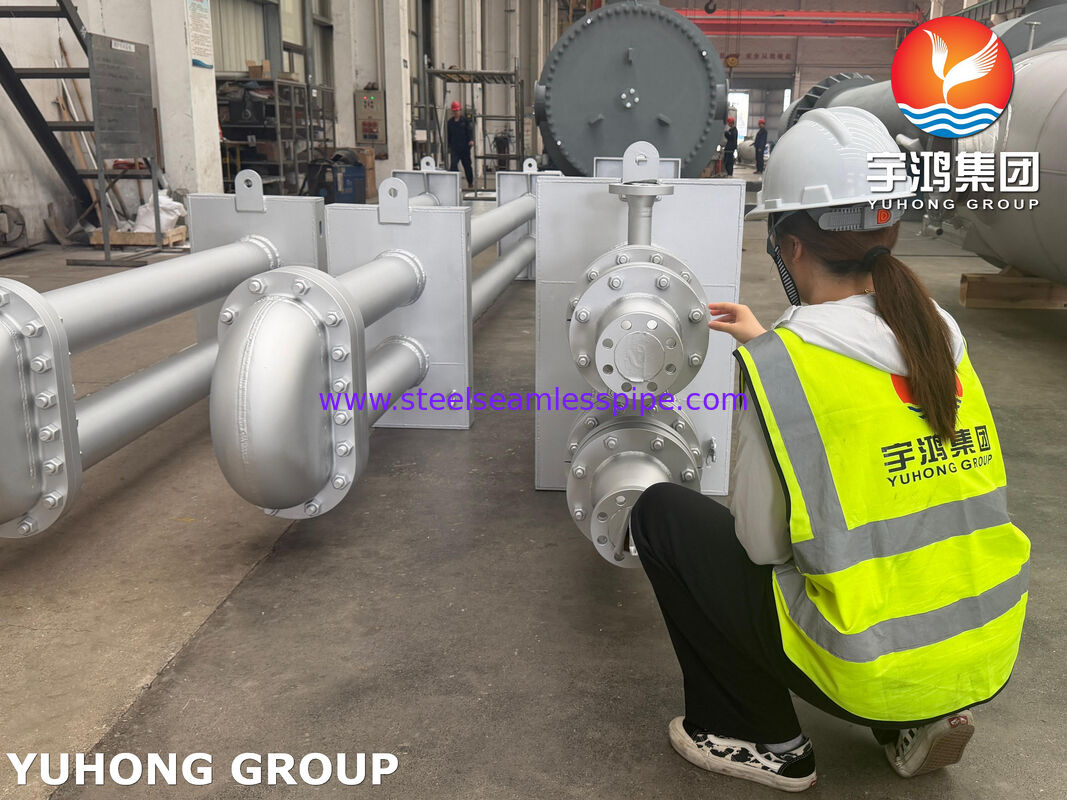

ASME SA516 Gr.70 Углеродистая стальная теплообменник Шелл с Monel 400 Tema теплообменник с финированной трубкой

ASME SA516 Gr.70 Углеродистая стальная теплообменник Шелл с Monel 400 Tema теплообменник с финированной трубкой

  • ASME SA516 Gr.70 Углеродистая стальная теплообменник Шелл с Monel 400 Tema теплообменник с финированной трубкой
  • ASME SA516 Gr.70 Углеродистая стальная теплообменник Шелл с Monel 400 Tema теплообменник с финированной трубкой
  • ASME SA516 Gr.70 Углеродистая стальная теплообменник Шелл с Monel 400 Tema теплообменник с финированной трубкой
  • ASME SA516 Gr.70 Углеродистая стальная теплообменник Шелл с Monel 400 Tema теплообменник с финированной трубкой
ASME SA516 Gr.70 Углеродистая стальная теплообменник Шелл с Monel 400 Tema теплообменник с финированной трубкой
Подробная информация о продукте:
Место происхождения: Китай, Корея
Фирменное наименование: YUHONG
Сертификация: ASME Code Section VIII, Div. 1
Номер модели: Кожухотрубный теплообменник (конденсатор с отделкой атмосферной башни OVHD)
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: USD 50,000 - USD 1,000,000 PER SET
Упаковывая детали: Стандартные деревянные ящики или индивидуальная упаковка в соответствии с требованиями заказчика.
Время доставки: 60-90 дней
Условия оплаты: MoneyGram, T/T, D/P, D/A, L/C, Western Union
Поставка способности: 500 комплектов/месяц
контакт
Все продукты
Бесшовная труба (Pipe) из нержавеющей стали (343)
Трубка нержавеющей стали безшовная (339)
Труба (Pipe) из дуплексной нержавеющей стали (134)
Труба (Tube) из дуплексной нержавеющей стали (39)
Игольчатая трубка (170)
Оребренная труба (736)
Теплообменник (35)
Теплообменная труба (474)
Сборник труб для Теплообменника (53)
Трубная решетка Теплообменника (128)
Перегородка теплообменников (39)
Аппарат воздушного охлаждения (14)
Сосуд под давлением (4)
Сварная труба из нержавеющей стали (Pipe) (61)
Сварная труба из нержавеющей стали (Tube) (134)
Никелевая труба (Pipe) (276)
Никелевая труба (Tube) (105)
Медная труба (258)
Труба из легированной стали (219)
Титановая труба (21)
Труба с светлым отжигом (173)
Котельная труба (155)
Стальной фитинг (874)
Стальной фланец (673)
Другие (409)
Детали облицовки (9)
Подробное описание продукта
Стандарт проектирования и расчета прочности: Стандарт 14-8134 Материал корпуса: Углеродистая сталь ASME SA516 Gr.70
Материал трубного листа: Углеродистая сталь ASME SA105 + плакирование/наложение монеля 400 Материал трубки: Монель 400 (SB 163 N04400/SB 127 N04400)
Материалы сопла: Углеродистая сталь ASME SA106/SA516 Gr.70 Материал перегородки/поддержки: ASME SA516 гр.70/SA387 гр.50

ASME SA516 Gr.70 Углеродистая стальная теплообменник Шелл с Monel 400 Tema теплообменник с финированной трубкой

Это промышленноетеплообменникКонструкция конструкции включает в себя оболочку из углеродистой стали ASME SA516 Gr.70 с высокой производительностьюТема теплообменникВнутренняя конфигурация использует тяжелое оборудование, которое позволяетСвинцовая трубкасостоит из 1100 коррозионностойких труб Monel 400 для обработки кислого газа и углеводородных паров.

Основные компоненты и спецификации материалов
Часть компонента Стандарт материалов (ASME/SB) Номинальный размер / Расписание / Рейтинг
Орехи ASME SA516 Gr.70 + SB 127 N04400 Толщина: 14 мм / Φ1120.10 мм
Лист труб ASME SA105 + Monel 400 Плавленый Согласно рисунку E1-9311
Трубки SB 163 N04400 / SB 127 N04400 Интегрировано вСвинцовая трубка
Входная часть стабилизатора OVHD (N1) ASME SA106 / SA516 Gr.70 18" 150# SO-RF, Sch 40+CL
Выходная точка стабилизатора OVHD (N2) ASME SA106 / SA516 Gr.70 6" 150# SO-RF, Sch 40 CL
Впускная часть охлаждающей воды (N3) ASME SA106 6" 150# WN-RF, Sch 60
Выпуск охлаждающей воды (N4) ASME SA106 8" 150# WN-RF, Sch 60
Отводные / служебные сосуды (N7-N11) ASME SA105 / SA106 "NPT 6000# / 3" 150# WN-RF
Технические и обрабатывающие спецификации

  • Механические соединения труб:Трубы заперты в трубчатый лист с помощью механического процесса расширения глубины для выполнения герметизации под высоким давлением.

  • Управление рассеиванием и потоками:Внутренняя сборка имеет структурированныйТема теплообменникрасположение с жесткими баффлами (SA516 Gr.70) и специальными ударными пластинами для предотвращения вибрации труб и эрозии на высокоскоростных входах жидкости.

  • Усовершенствованная конфигурация уплотнения:Main sealing joints utilize Monel 400 grooved gaskets with expanded graphite (EG) layers paired with Power Graf 3 Premium / Graphite+AISI 316 components to eliminate flange leakage under cyclic thermal loads.

  • Защита внешней оболочки:Части под давлением из углеродистой стали и корпус оболочки проходят горячее оцинкование, за которым следует специализированная многослойная промышленная система покрытия краской.

ASME SA516 Gr.70 Углеродистая стальная теплообменник Шелл с Monel 400 Tema теплообменник с финированной трубкой 0
