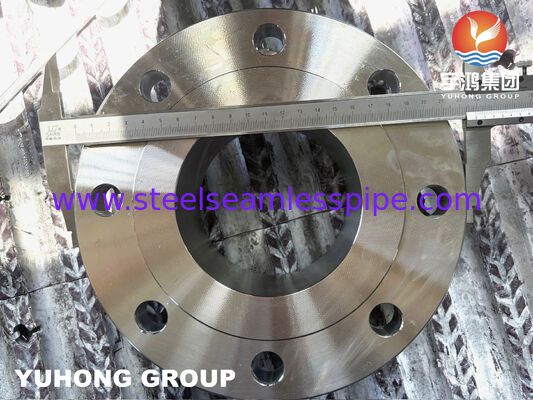

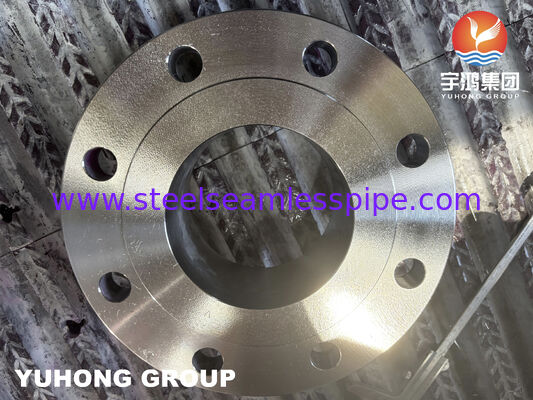

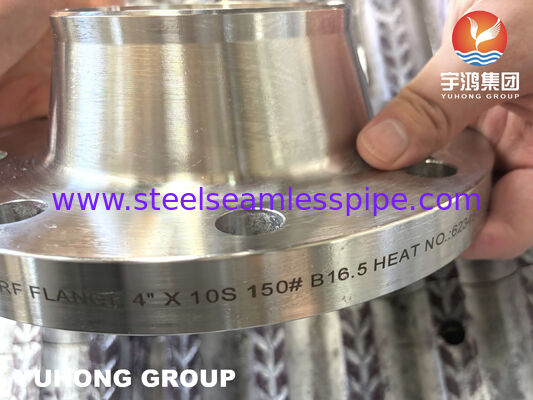

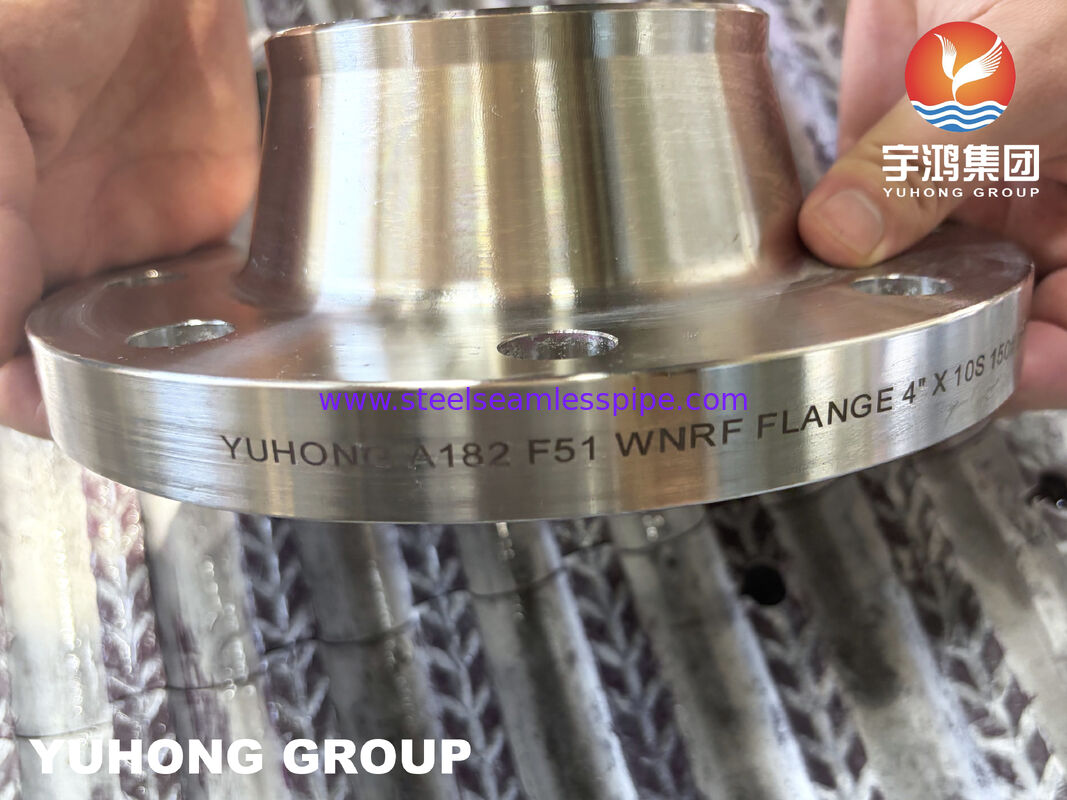

S31803 Фланц WNRF из двойной нержавеющей стали
Обзор продукции
Фланцы из нержавеющей стали из дуплекса для трубопроводов высокой целостности
S31803 Фланцы с поднятой линией шейки сварки (WNRF) изготавливаются из двойной нержавеющей стали, сочетающей примерно сбалансированную ферритно-аустенитную микроструктуру.По сравнению с обычной аустенитной нержавеющей сталью, UNS S31803 предлагает более высокую прочность в сочетании с улучшенной стойкостью к хлоридам, вызванным рвотой, коррозией трещин и коррозией стресса.
Конструкция шейки сварки обеспечивает постепенное распределение напряжения между узлом фланца и трубой, что делает ее подходящей для циклического давления и повышенной механической нагрузки.Площади уплотнения с повышенной поверхностью (RF) изготовлены с высокой точностью для достижения надежного сжатия уплотнителей и герметичности фланцевых соединений в широком диапазоне промышленных трубопроводов.
Доступен в соответствии с ASME B16.5, EN 1092-1 и конкретных требований к проекту, фланцы могут поставляться с полной прослеживаемостью материала и документацией о проверке.
Технические спецификации
|
Положение
|
Спецификация
|
|
Наименование продукта
|
S31803 Фланц WNRF из двойной нержавеющей стали
|
|
Уровень материала
|
UNS S31803 / ASTM A182 F51
|
|
Стандартный
|
ASME B16.5, EN 1092-1, MSS SP-44
|
|
Тип фланца
|
Сварная шея с поднятым лицом (WNRF)
|
|
Ограничение давления
|
Класс 1502500 / PN10PN100
|
|
Поворачиваясь
|
RF (поднятое лицо), FF, RTJ
|
|
Производственный процесс
|
Открытое литье на матрице + CNC-обработка
|
|
Тепловая обработка
|
Раствор прожаренный
|
|
Диапазон NPS
|
1/2 "48"
|
|
Проверка
|
PMI, UT, PT, Твердость, Размерная проверка
|
|
Сертификация
|
EN 10204 3.1 / 3.2
|
Химический состав
|
Элемент
|
Требование (%)
|
|
Хром
|
21.023.0
|
|
Никель
|
4.56.5
|
|
Молибден
|
2.5 ¢3.5
|
|
Азот
|
0.08 ‰0.20
|
|
Углерод
|
≤ 0.03
|
Механические свойства
|
Недвижимость
|
Типичное требование
|
|
Прочность на растяжение
|
≥ 620 МПа
|
|
Сила урожая
|
≥ 450 МПа
|
|
Удлинение
|
≥ 25%
|
|
Твердость
|
≤290 HB
|
Характеристики продукта
- Дуплексная микроструктура для повышения механической производительности
Двуфазная ферритно-аустенитная структура обеспечивает более высокую прочность, чем обычные нержавеющие стали серии 300, сохраняя при этом хорошую прочность.
- Высокая устойчивость к коррозии, вызванной хлоридом
Подходит для хлоридсодержащих материалов, в которых необходимо учитывать конструктивные соображения, связанные с отверстиями, коррозией трещин и коррозией при напряжении.
- Оптимизированная геометрия шейки сварки
Конический узел минимизирует концентрацию напряжения и улучшает устойчивость к усталости при циклической нагрузке.
- Точная обработка с поднятым лицом
Контролируемые размеры обеспечивают надежное уплотнение уплотнения и целостность уплотнения.
- Полная прослеживаемость материалов
Каждый фланц может быть снабжен отслеживанием теплового номера и регистрацией инспекции для поддержки проектной документации.
Типичные применения
-
Оффшорные производственные платформы
-
Системы охлаждения морской водой
-
Заводы опреснения
-
Объекты химической переработки
-
Системы труб под давлением
-
Объекты СПГ
-
Трубопроводы теплообменника
-
Системы водоотведения
-
Растения удобрения
-
Переработка целлюлозы и бумаги
Эквивалентные классы материалов
|
Стандартный
|
Уровень
|
|
ASTM
|
A182 F51
|
|
СНО
|
S31803
|
|
EN
|
1.4462
|
|
DIN
|
X2CrNiMoN22-5-3
|
|
AFNOR
|
Z3 CrNi 22,05 Az
|
|
Гб/т
|
022Cr22Ni5Mo3N
|
Проверка и испытания
-
Положительная идентификация материала (PMI)
-
Ультразвуковое испытание (УТ)
-
Испытание проникновения жидкости (PT)
-
Измерение содержания ферритов
-
Испытание твердости
-
Размерная инспекция
-
EN 10204 3.1 / 3.2 Документация
Частые вопросы
1Почему вы выбрали S31803 вместо 316L?
S31803 обеспечивает более высокую прочность и улучшенную устойчивость к выделениям, вызванным хлоридом, коррозии трещин и коррозии напряжением, что делает его подходящим для более требовательных условий обслуживания.
2Какие классы давления доступны?
Классы от 150 до 2500 и эквивалентные категории PN могут быть предоставлены в соответствии со стандартами ASME или EN.
3Можно ли изготовить специальные размеры фланца?
Да, на основе чертежей заказчика можно изготовить специальные узоры бурения, нестандартные толщины и размеры, соответствующие конкретному проекту.
4Какие документы на проверку имеются?
Сертификаты EN 10204 3.1 или 3.2, отчеты PMI, отчеты UT/PT и записи о измерениях доступны по запросу.
1 Сравнение PREN
|
Материал
|
Типичная PREN
|
|
316L
|
24 ¢ 26
|
|
S31803 (2205)
|
35 ¢ 38
|
|
S32750 (2507)
|
≥ 40
|
2 S31803 против S32205
|
Положение
|
S31803
|
S32205
|
|
Химический состав
|
Минимальные требования ASTM
|
Более узкий химический диапазон
|
|
Механические свойства
|
Эквивалентное
|
Эквивалентное
|
|
Типичная поставка
|
Широко используется
|
Часто с двойной сертификацией (S31803/S32205)
|
3 Типы фланцев
|
Тип, обращенный лицом
|
Типичное применение
|
|
RF
|
Процессовые трубопроводы
|
|
ФФ
|
Соединения плоского лица
|
|
RTJ
|
Служба высокого давления и высокой температуры
|
Техническая терминология
-
PREN (эквивалентное число сопротивления отверстию)
-
Контроль содержания ферритов
-
Профилактика сигма-фазы
-
Отжигание раствора
-
Отслеживаемость теплового числа
-
Переход на сварку на заднице
-
Напряжение на уплотнительных сидениях
-
Устойчивость к коррозии при напряжении (SCC)
-
Устойчивость к коррозии трещин
-
Сервис по использованию сульфида водорода (H2S)
-
Совместимость NACE MR0175 / ISO 15156
