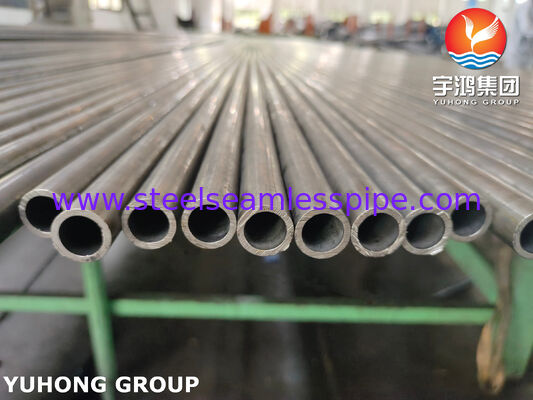

Котельные трубы ASTM A213 T9 для кожухотрубных теплообменников
Обзор продукта
Котельные трубы ASTM A213 T9 представляют собой бесшовные трубы из ферритной легированной стали, специально разработанные для работы при высоких температурах в котлах, пароперегревателях, промежуточных перегревателях и кожухотрубных теплообменниках. Изготовленные в соответствии со спецификациями ASTM A213 / ASME SA213, трубы T9 содержат легирующие элементы хром и молибден, обеспечивающие превосходную стойкость к окислению, термической усталости и высокотемпературной коррозии.
В кожухотрубных теплообменниках трубы ASTM A213 T9 широко используются в качестве теплопередающих компонентов, где условия эксплуатации включают повышенные температуры, колебания давления и сложные термические циклы. Улучшенная жаропрочность и коррозионная стойкость материала делают его пригодным для нефтехимических заводов, электростанций, нефтеперерабатывающих установок и промышленных систем отопления.
По сравнению с обычными трубами из углеродистой стали, трубы из легированной стали T9 обладают повышенной долговечностью при длительном воздействии высокотемпературного пара и продуктов сгорания, что помогает продлить срок службы оборудования и снизить затраты на техническое обслуживание.
Основные области применения
Котельные трубы ASTM A213 T9 обычно используются в:
- Кожухотрубные теплообменники
- Промышленные котлы
- Котлы-утилизаторы отходящего тепла (КУОТ)
- Пароперегреватели и промежуточные перегреватели
- Системы парогенерации
- Теплообменники нефтеперерабатывающих заводов
- Оборудование для нефтехимической переработки
- Системы рекуперации тепла электростанций
- Высокотемпературные сосуды под давлением
Трубы особенно подходят для теплообменников, работающих с высокотемпературным паром, горячими газами и агрессивными технологическими жидкостями.
Стандартные спецификации котельных труб ASTM A213 T9
| Наименование |
Спецификация |
| Тип продукта |
Бесшовные трубы из легированной стали для котлов и теплообменников |
| Марка материала |
ASTM A213 T9 / ASME SA213 T9 |
| Классификация материала |
Ферритная легированная сталь |
| Производственный процесс |
Бесшовные, холоднотянутые или горячекатаные |
| Поверхность трубы |
Яркий отжиг, травление или полировка |
| Термическая обработка |
Полный отжиг, изотермический отжиг или нормализация с отпуском |
| Применение |
Работа в высокотемпературных теплообменниках и котлах |
Типичный диапазон размеров
Трубы ASTM A213 T9 могут быть изготовлены в соответствии с требованиями заказчика. Типичные размеры включают:
Наружный диаметр (OD)
Толщина стенки
Типичные размеры труб теплообменников
| OD |
Толщина стенки |
| 12,7 мм |
1,2–2,0 мм |
| 15,88 мм |
1,5–2,5 мм |
| 19,05 мм |
1,5–3,0 мм |
| 25,4 мм |
2,0–4,0 мм |
| 31,75 мм |
2,5–5,0 мм |
| 38,1 мм |
3,0–6,0 мм |
| 44,5 мм |
3,0–6,5 мм |
| 50,8 мм |
3,5–8,0 мм |
| 63,5 мм |
4,0–10,0 мм |
| 76,2 мм |
5,0–12,7 мм |
Стандартная длина
- Одиночная случайная длина: 5000–7500 мм
- Двойная случайная длина: 10000–12000 мм
- Доступны индивидуальные длины в соответствии с требованиями к конструкции теплообменника
Химический состав ASTM A213 T9
| Элемент |
Состав (%) |
| Углерод (C) |
0,15 макс. |
| Марганец (Mn) |
0,30–0,60 |
| Фосфор (P) |
0,025 макс. |
| Сера (S) |
0,025 макс. |
| Кремний (Si) |
0,50 макс. |
| Хром (Cr) |
8,00–10,00 |
| Молибден (Mo) |
0,90–1,10 |
Содержание хрома обеспечивает высокую стойкость к окислению, а молибден улучшает прочность при высоких температурах и сопротивление ползучести.
Механические свойства труб ASTM A213 T9
| Свойство |
Требование |
| Предел прочности при растяжении |
≥ 415 МПа |
| Предел текучести |
≥ 205 МПа |
| Относительное удлинение |
≥ 30% |
| Твердость |
≤ 217 HBW / 80 HRB / 95 HRB |
Трубы ASTM A213 T9 сохраняют надежные механические характеристики при непрерывной работе при повышенных температурах, что делает их пригодными для сложных условий эксплуатации теплообменников.
Производственный процесс
Наши котельные трубы ASTM A213 T9 производятся с использованием контролируемых бесшовных производственных процессов:
- Отбор высококачественной заготовки из легированной стали
- Горячая прошивка и формовка трубы
- Холодная прокатка для точных размеров и улучшения качества поверхности
- Термическая обработка в соответствии с требованиями ASTM A213
- Правка и финишная обработка поверхности
- Прецизионный контроль перед отгрузкой
Передовое управление производством обеспечивает превосходную точность размеров, равномерную толщину стенки и надежную работу в условиях высокого давления.
Методы контроля и испытаний
Для обеспечения качества и надежности котельные трубы ASTM A213 T9 проходят комплексные испытания, включая:
Химический анализ
- Спектрометрические испытания для проверки состава сплава
- Подтверждение содержания хрома и молибдена
Механические испытания
- Испытания на растяжение
- Испытания на предел текучести
- Испытания на относительное удлинение
- Испытания на твердость
Неразрушающий контроль (NDT)
- Вихретоковый контроль
- Ультразвуковой контроль
- Гидравлические испытания
Контроль размеров
- Измерение наружного диаметра
- Контроль толщины стенки
- Проверка длины
- Контроль прямолинейности
Дополнительные испытания (по требованию заказчика)
- Испытание на сплющивание
- Испытание на развальцовку
- Исследование размера зерна
- Испытание на межкристаллитную коррозию (при указании)
Преимущества труб для теплообменников ASTM A213 T9
- Отличная стойкость к окислению при высоких температурах
- Превосходная жаропрочность по сравнению с трубами из углеродистой стали
- Хорошая стойкость к термическим циклам
- Возможность работы с высокотемпературным паром под давлением
- Длительный срок службы в сложных условиях
- Стабильная работа в нефтеперерабатывающих и энергетических установках
- Подходит для индивидуальных конструкций теплообменников
Почему стоит выбрать котельные трубы ASTM A213 T9?
Трубы ASTM A213 T9 обеспечивают оптимальное сочетание прочности, коррозионной стойкости и термической стабильности для кожухотрубных теплообменников, работающих в суровых условиях. Их хромомолибденовая легированная структура позволяет им выдерживать повышенные температуры и давление, где обычные стальные трубы могут преждевременно разрушаться.
Для производителей и эксплуатационников котлов, нефтехимического оборудования и промышленных теплообменников бесшовные трубы ASTM A213 T9 являются надежным решением для повышения эффективности теплопередачи, сокращения времени простоя и обеспечения долгосрочной работоспособности оборудования.
