Трубная решетка ASME SB171 C46400 из медного сплава для кожухотрубчатых теплообменников
Трубная решетка ASME SB171 C46400 представляет собой компонент теплообменника из медного сплава, изготовленный из материала медного сплава C46400 на основе меди и цинка.
Трубная решетка устанавливается между кожухом и трубной стороной кожухотрубчатого теплообменника. Она обеспечивает опору для труб и формирует разделительную границу между жидкостями, находящимися в кожухе и в трубах.
C46400 обычно известен как морская латунь, медный сплав на основе меди и цинка, используемый в морском и промышленном оборудовании. Для теплообменников размеры трубной решетки, расположение отверстий для труб, толщина и конфигурация соединения изготавливаются в соответствии с конструкцией оборудования и рабочими чертежами.
Материал и стандарт
Медный сплав C46400

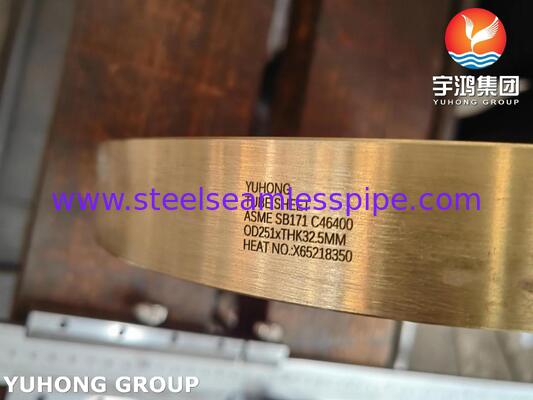

Стандарт материала: ASME SB171
Марка материала: C46400
UNS: C46400
Тип материала: Медно-цинковый сплав / Морская латунь
Тип продукта: Трубная решетка теплообменника
ASME SB171 охватывает медные сплавы в виде плит, листов и кругов для сосудов под давлением, конденсаторов и теплообменников.
Для изготовленной трубной решетки материал C46400 обрабатывается до требуемой геометрии трубной решетки в соответствии с конструкцией теплообменника.
Морская латунь C46400
C46400 — это медно-цинковый сплав, содержащий медь и цинк в качестве основных легирующих элементов.
Материал обычно идентифицируется как морская латунь.
Типичные легирующие элементы включают:
- Медь (Cu)
- Цинк (Zn)
- Олово (Sn)
- Свинец (Pb), где применимо в соответствии с требованиями указанной марки
Химический состав и механические свойства должны соответствовать применимым требованиям ASME SB171 для C46400.
Конструкция трубной решетки
Расположение отверстий для труб
Трубная решетка обрабатывается с множеством отверстий для труб в соответствии с расположением труб теплообменника.
Ключевые параметры включают:
- Диаметр отверстия для трубы
- Шаг труб
- Схема расположения труб
- Количество отверстий для труб
- Допуск на отверстие для трубы
Общие схемы расположения труб включают:
- Треугольное расположение
- Квадратное расположение
- Повернутое квадратное расположение
Окончательное расположение должно соответствовать рабочему чертежу теплообменника.
Разделение кожуха и трубной стороны
Трубная решетка разделяет каналы потока в кожухе и трубной стороне, обеспечивая при этом структурный интерфейс для пучка труб.
Соединение труб
В зависимости от конструкции теплообменника трубы могут соединяться с трубной решеткой посредством:
- Развальцовка труб
- Герметичная сварка
- Сварка на прочность
- Развальцовка + герметичная сварка
Метод соединения должен определяться в соответствии с конструкцией оборудования и спецификацией проекта.
Производственный процесс
Подготовка материала C46400
Материал из медного сплава C46400 поставляется в соответствии с применимыми требованиями ASME SB171.
Резка плиты или круга
Сырье разрезается до требуемых размеров заготовки трубной решетки.
ЧПУ-обработка
Трубная решетка обрабатывается в соответствии с рабочими чертежами.
Обработка может включать:
- Обработка наружного диаметра
- Обработка по толщине
- Сверление отверстий для труб
- Сверление отверстий для болтов
- Обработка канавок
- Фрезерование торца
Сверление отверстий для труб
Отверстия для труб сверлятся в соответствии с указанными:
- Наружный диаметр трубы
- Шаг труб
- Допуск на отверстие
- Расположение труб
Финальная инспекция
Готовые трубные решетки проверяются на точность размеров, состояние поверхности, положение отверстий для труб и другие требования проекта.
Спецификации продукта
| Наименование |
Спецификация |
| Наименование продукта |
Трубная решетка ASME SB171 C46400 |
| Стандарт материала |
ASME SB171 |
| Марка материала |
C46400 |
| UNS |
C46400 |
| Тип материала |
Медно-цинковый сплав / Морская латунь |
| Тип продукта |
Трубная решетка теплообменника |
| Производство |
Резка, ЧПУ-обработка и сверление |
| Применение |
Теплообменник, конденсатор |
Доступные размеры
Размеры трубной решетки обычно изготавливаются по индивидуальному заказу в соответствии с чертежами теплообменника.
| Параметр |
Спецификация |
| Наружный диаметр |
Изготавливается по индивидуальному заказу |
| Толщина |
Изготавливается по индивидуальному заказу |
| Диаметр отверстия для трубы |
В соответствии с наружным диаметром трубы |
| Шаг труб |
Изготавливается по индивидуальному заказу |
| Схема расположения отверстий для труб |
Треугольное / квадратное / по индивидуальному заказу |
| Количество отверстий для труб |
В соответствии с чертежом |
| Болтовые отверстия |
Изготавливается по индивидуальному заказу |
| Канавки |
Изготавливается по индивидуальному заказу |
Применение
Кожухотрубчатый теплообменник
Трубные решетки ASME SB171 C46400 могут использоваться в качестве конструктивных элементов в кожухотрубчатых теплообменниках.
Применение включает:
- Технологические теплообменники
- Промышленные теплообменники
- Конденсаторы
- Охладители
- Оборудование для термической обработки
Конденсаторное оборудование
Трубные решетки C46400 могут изготавливаться для конденсаторных узлов в соответствии с указанным материалом труб и рабочей средой.
Морское и промышленное оборудование
Морская латунь C46400 также используется в морском и промышленном оборудовании, где указанный медный сплав подходит для условий эксплуатации.
Контроль качества и инспекция
Проверка материала
Проверка может включать:
- Проверка химического состава
- Испытание механических свойств
- Проверка сертификата материала

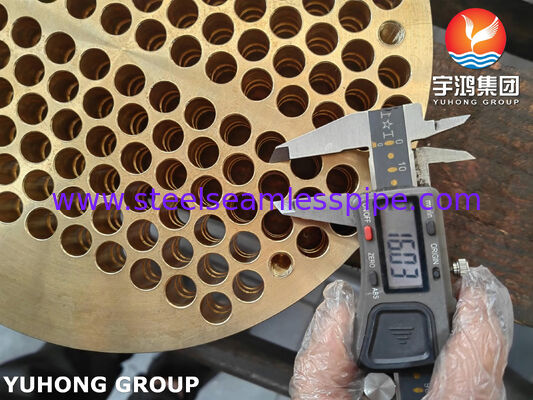

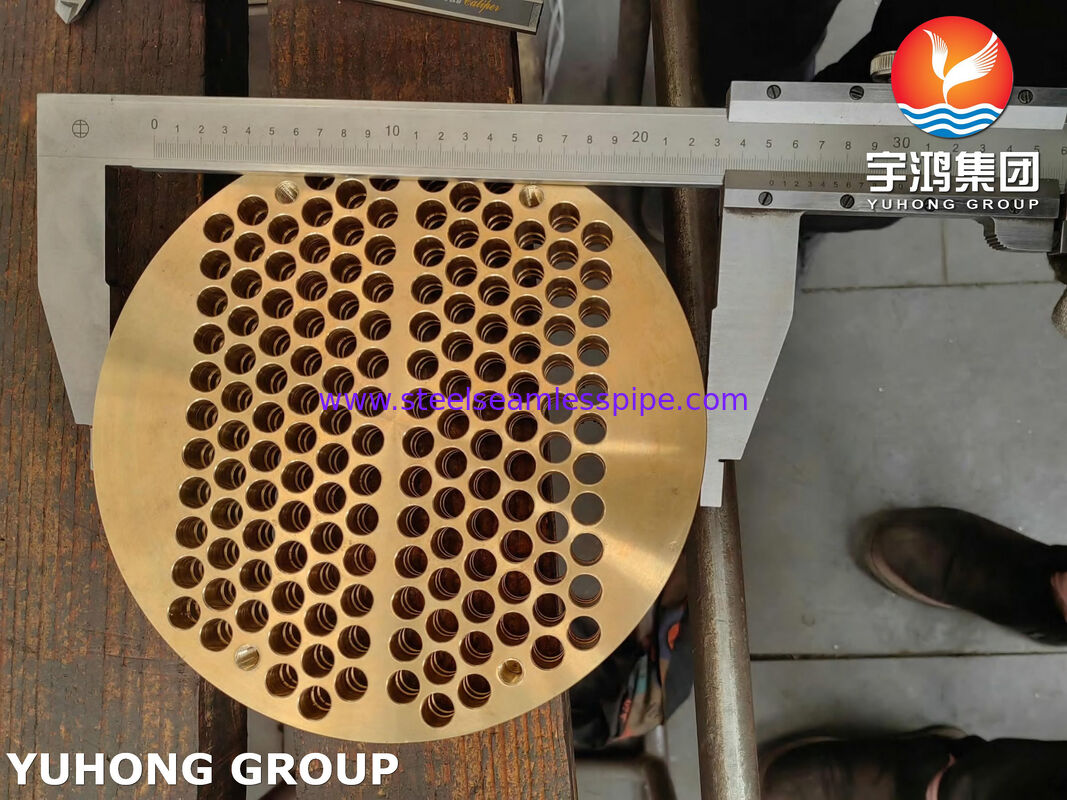

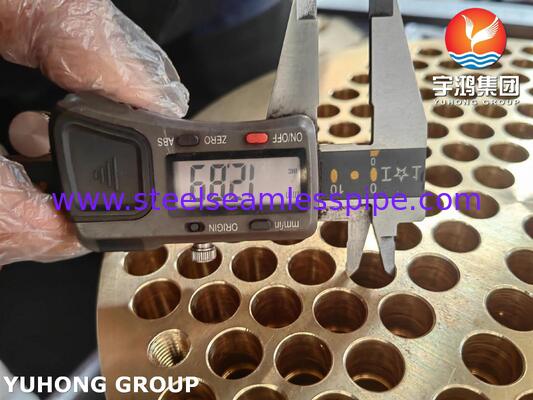

Проверка размеров
Ключевые размеры включают:
- Наружный диаметр
- Толщина
- Диаметр отверстия для трубы
- Шаг труб
- Положение отверстия
- Размеры болтовых отверстий
- Плоскостность
Проверка поверхности
Проверка может охватывать:
- Обработанная поверхность
- Поверхность отверстия для трубы
- Состояние края
- Размеры канавок
