ASTM B366 UNS N10276 / WPHC276 Трубная установка Hastelloy C276 45 градусов LR локоть

Фитинги для труб из Hastelloy C276 ASTM B366 UNS N10276 / WPHC276, отвод 45 градусов LR

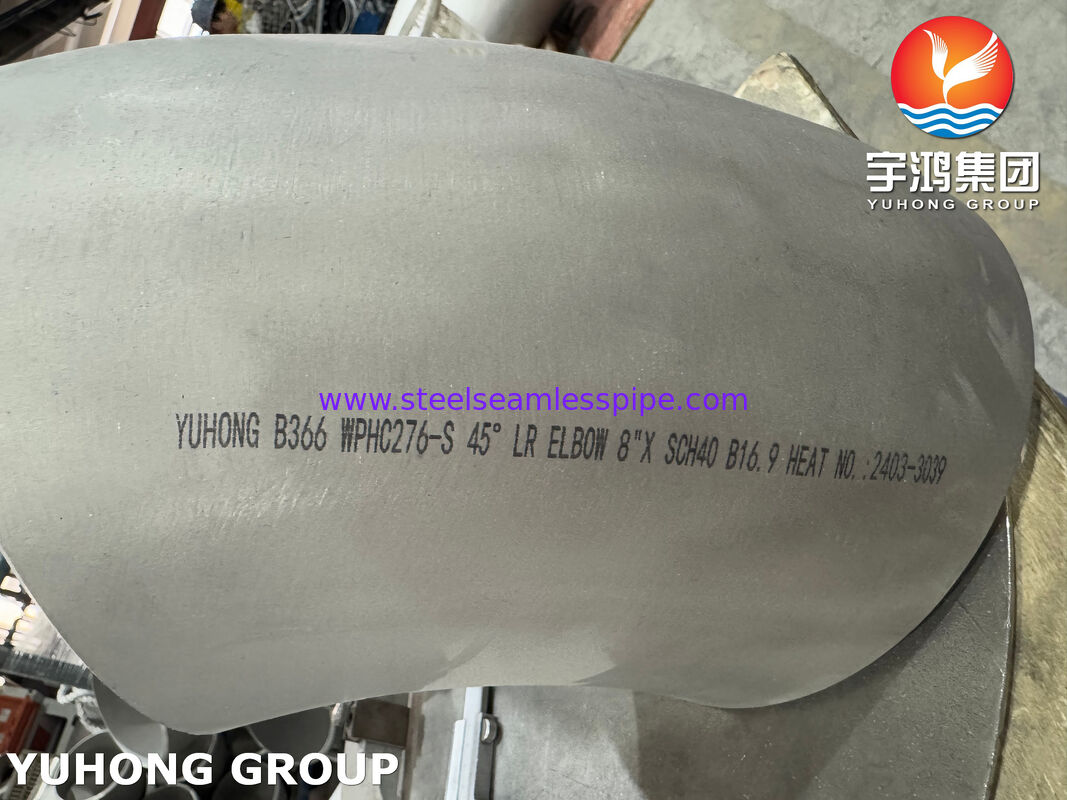

Отвод 45° с длинным радиусом (LR) из Hastelloy C276 ASTM B366 UNS N10276 / WPHC276 — это деформируемый трубопроводный фитинг заводского изготовления из никелевого сплава, используемый для постоянного изменения направления потока в трубопроводной системе на 45 градусов.

Он изготавливается, испытывается и сертифицируется в строгом соответствии со стандартом ASTM B366 – стандартной спецификацией на фитинги из деформируемых сплавов с высоким содержанием никеля для напорных трубопроводов. Фитинг изготовлен из сплава UNS N10276 (широко известного под торговым названием Hastelloy C276), представляющего собой никель-хром-молибденовый (Ni-Cr-Mo) сплав со значительным добавлением вольфрама (W). Обозначение марки WPHC276 является специальным кодом ASTM/ASME, присвоенным кованым/деформируемым фитингам из данного сплава, и определяет требования к его химическому составу и механическим свойствам.

Свойства материала (почему C276?)

Чтобы понять особенности его применения, необходимо знать ключевые преимущества материала:

• Исключительная коррозионная стойкость: устойчив к питтинговой, щелевой коррозии и коррозионному растрескиванию под напряжением (КРН) как в окислительных, так и в восстановительных средах.

• Стойкость к хлоридам: высокая устойчивость к локальным поражениям в морской воде и рассолах с высокой концентрацией хлоридов.

• Свариваемость: не подвержен сенсибилизации (выделению карбидов по границам зерен) в процессе сварки, что позволяет использовать его непосредственно после сварки без последующей термообработки (PWHT).

• Термическая стабильность: устойчив к образованию вредных интерметаллических фаз (сигма-фазы) при высокотемпературном воздействии.


Эквивалентные марки фитингов ASTM B366 UNS N10276 / WPHC276 Hastelloy C276 — отвод 45 градусов LR



Механические свойства фитингов ASTM B366 UNS N10276 / WPHC276 Hastelloy C276 — отвод 45 градусов LR



Химический состав фитингов ASTM B366 UNS N10276 / WPHC276 Hastelloy C276 — отвод 45 градусов LR


Важные замечания

• Стоимость: фитинги из сплава C276 значительно дороже стандартных фитингов из нержавеющей стали из-за высокого содержания никеля, молибдена и хрома.

• Контрафакт/неверная маркировка: убедитесь в наличии заводского сертификата испытаний материала (MTC) с возможностью отслеживания по номеру плавки/партии. Входной контроль сплава (PMI-тестирование) на объекте является общепринятой практикой проверки.

• Механическая обработка и сварка: требуют соблюдения специальных технологических процессов. При сварке следует использовать идентичный или перелегированный присадочный металл (например, ERNiCrMo-4).

• Альтернативные марки: для еще более агрессивных окислительных сред или более высоких температур могут рассматриваться такие марки, как C22 (UNS N06022) или C2000 (UNS N06200).



Области применения

• Химическая промышленность: Работа с концентрированной серной, соляной, уксусной и фосфорной кислотами. Применяется в реакторах, ректификационных колоннах и трубопроводах теплообменников.

• Десульфуризация дымовых газов (FGD): На угольных электростанциях используется в скрубберных системах для работы с высококислотными конденсатами и шламами с высоким содержанием хлоридов при умеренных температурах.

• Целлюлозно-бумажная промышленность: Применяется в отбельных цехах при работе с диоксидом хлора (ClO₂) и гипохлоритом натрия.

• Фармацевтическая промышленность и тонкий органический синтез: Где чистота продукта имеет решающее значение, а загрязнение ионами металлов из менее стойких сплавов недопустимо.

• Переработка ядерного топлива: Стойкость к радиоактивным фторидным и хлоридным солям.

• Морские платформы / морская вода: Применяется в трубопроводах для рассолов и контурах охлаждения морской водой, где существует высокий риск щелевой коррозии под биологическими обрастаниями.
