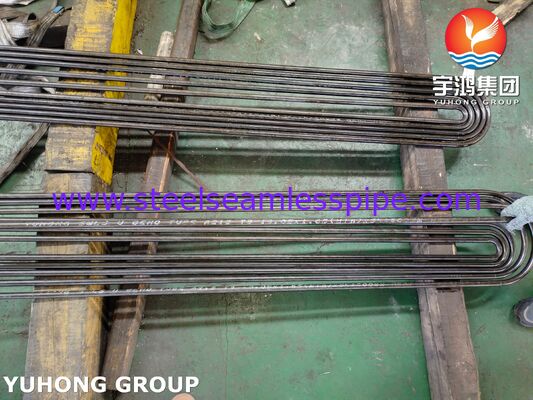

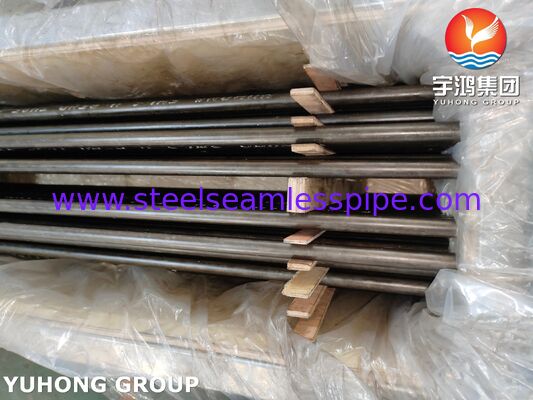

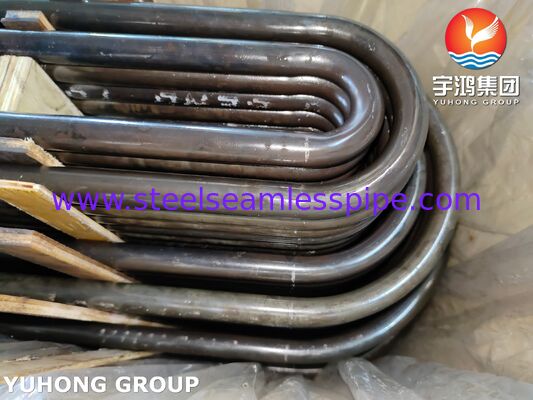

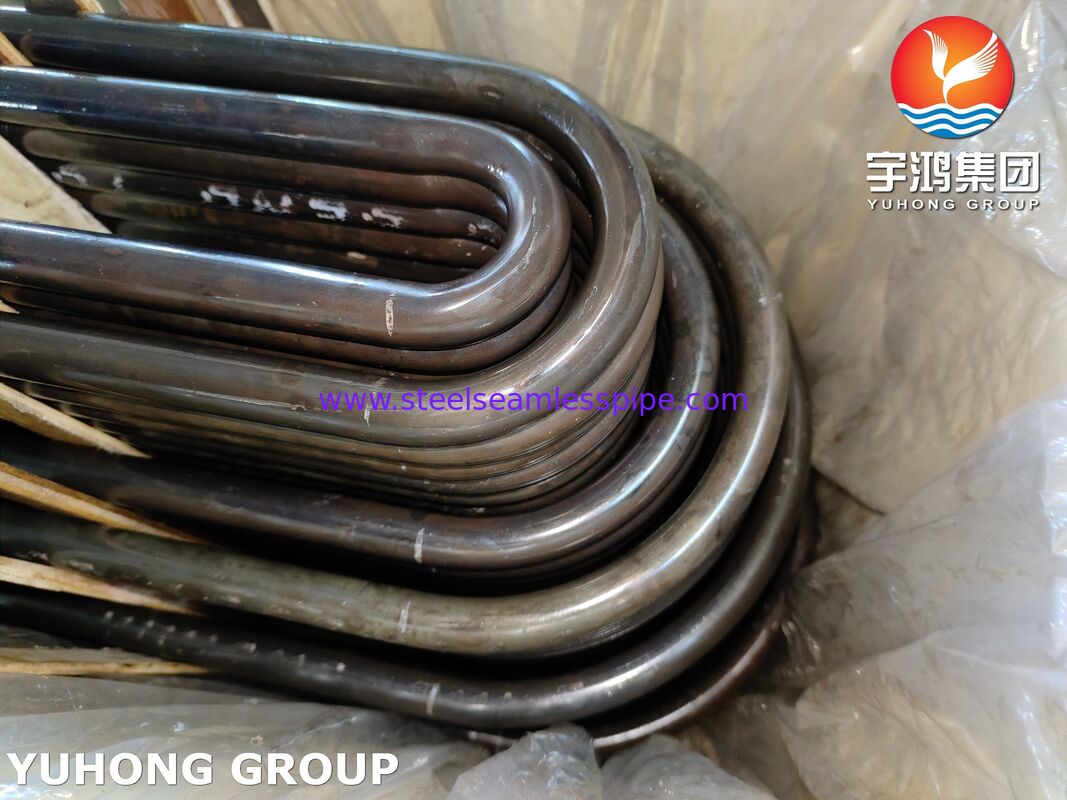

ASME SA213 T9 Бесшовная U-труба для высокотемпературных теплообменников
Позиционирование компании и продукта
Yuhong Group Co., Ltd специализируется на решениях для теплообменников труб с особым техническим авторитетом вФормирование и термическая обработка труб U-bend для высокотемпературных теплообменников из оболочек и трубВсе продукты изготавливаются и документируются в полном соответствии со спецификациями ASME раздел II и ASTM.
Химический состав (ASME SA-213 / ASTM A213 таблица 1)
| Элемент |
Состав (%) |
Требование |
| Углерод (С) |
≤ 0.15 |
Макс |
| Манган (Mn) |
0.30 - 0.60 |
Диапазон |
| Фосфор (P) |
≤ 0.025 |
Макс |
| Сера (S) |
≤ 0.025 |
Макс |
| Кремний (Si) |
0.25 к 1.00 |
Диапазон |
| Хром (Cr) |
8.00 - 10.00 |
Диапазон |
| Молибден (Mo) |
0.90 - 1.10 |
Диапазон |
Ссылка: ASME SA-213/SA-213M Таблица 1 (Легкие сплавные стали - класс T9, UNS K90941)
Содержание 9% хрома обеспечивает окислительную стойкость путем образования защитного слоя оксида хрома; 1% молибдена способствует прочности ползания при повышенных температурах.
Механические свойства и термическая обработка
Требования к прочности и твердости (таблица 4 ASME SA-213).
| Недвижимость |
Требование |
| Прочность на тягу, мин |
415 MPa (60 ksi) |
| Устойчивость добычи, мин |
205 МПа (30 кси) |
| Удлинение (в 2 дюймах или 50 мм), мин |
30% |
| Твердость, максимум |
179 HBW / 190 HV |
| Рокуэлл, максимум. |
89 HRB |
Ссылка: ASME SA-213/SA-213M Таблица 4
Тепловая обработка (таблица 3 по стандарту ASME SA-213).
| Уровень |
Номер UNS |
Тип тепловой обработки |
Температура закаливания |
| T9 |
K90941 |
Полное или изотермическое отжигание; или нормализация и затягивание |
675°C, минуты |
Ссылка: ASME SA-213/SA-213M Таблица 3
Тепловая обработка должна проводиться отдельно и в дополнение к нагреву для горячего формирования.трубы перегреваются для тепловой обработки в соответствии с требованиями таблицы 3..
Требования к производству и испытаниям
Производственный процесс
Трубки должны быть изготовлены без швов и должны быть либо горячим, либо холодным отделением, как указано.
Требуемые испытания по ASME SA-213
Каждая партия подлежит следующим проверкам:
| Испытание |
Частота |
| Испытание напряжения |
Один образец из одной трубы на партию (≤50 труб); две трубы на партию (>50 труб) |
| Испытание твердости (Brinell/Vickers/Rockwell) |
Две трубки на партию |
| Испытание сглаживания |
Каждый конец одной готовой трубы на партию |
| Испытание сжигания |
Каждый конец одной готовой трубы на партию (другой трубы от испытания на сглаживание) |
| Гидростатическое или неразрушающее электрическое испытание |
Каждая трубка |
Ссылка: ASME SA-213/SA-213M разделы 9 и 10
Особое внимание:Некоторые ферритические стали, охватываемые этой спецификацией, затвердеют, если быстро охлаждаться сверх критической температуры.Стали, содержащие хром с содержанием хрома 4% и выше, включая Т9 с содержанием хрома 8-10%, могут выступать в качестве воздухоустойчивых при охлаждении в воздухе от высоких температурЗа операциями, связанными с нагреванием выше критической температуры (сварка, фланцевание, горячее изгибание), следует следовать соответствующей тепловой обработке.
Поддержка производственных возможностей
Yuhong Group предоставляет комплексные поставки для производства теплообменников:
| Компонент |
Совместимость материалов |
| У-гибкие трубки |
ASTM A213 T9 (и другие T-классы) |
| Прямые трубы |
ASTM A213 / A269 / A249 |
| Листы труб |
SA-516 Gr.70, SA-266, покрытые материалы |
| Переключатели |
Углеродистая сталь, нержавеющая сталь |
| Раковины и каналы |
SA-516 Gr.70, SA-240 |
Минимальный радиус U-сгиба:1.5 * Сверхдозировка(стандарт) с более узкими радиусами, доступными по согласованию.
Диапазон применения
ASME SA-213 T9 специфицирует бесшовные трубы для высокотемпературных и высокодавленных служб, включая:
- Сверхнагреватели и перегревателив котлах электростанций
- Теплообменники из оболочек и трубв нефтеперерабатывающих и нефтехимических заводах
- Стержни труб для теплообменниковдля высокотемпературных процессов
- Воздушно-охлаждаемый теплообменникпрокладки труб
- Конвекционные секции нагревателейи трещины труб печей
Операционный объем:Устойчивая эксплуатация при температурах до приблизительно600-650°C (1110-1200°F)с сохранением устойчивости к окислению и прочности ползания.
Технические особенности и настройка
Сопротивляемость окислению:Содержание хрома в 8-10% образует стабильную защитную окислительную шкалу, обеспечивающую превосходную устойчивость к масштабированию в высокотемпературных средах окисления и пара по сравнению с более низкими сортами сплавов.
Сила ползания:Добавление молибдена на 0,90-1,10% обеспечивает повышенную прочность при повышенной температуре и стойкость к ползучему покрытию, необходимые для долгосрочного использования в супернагревателях и перегревателях.
Доступная настройка:
- Внешний диаметр: от 6,35 мм до 219,1 мм (или как указано)
- Толщина стенки: от 0,8 до 15 мм (минимальная или средняя толщина стенки по заказу)
- Длина: специфические или случайные длины до 12 м+
- Радиусы U-угиба: стандарт 1.5*OD; радиусы на заказ доступны
- Окончание поверхности: сложенные, маринованные или ярко прожектованные
- Окончательное изготовление: простые, закрученные или с нитью
Часто задаваемые вопросы - Технические соображения при выборе U-tube T9
Вопрос: Почему вы выбрали T9 вместо T22 или T11 для обслуживания сверхнагревателей?
T9 обладает более высокой устойчивостью к окислению и прочностью к прополкам при повышенных температурах из-за содержания 9% хрома и 1% молибдена,что делает его подходящим для более горячих секций сверхнагревателя и перенагревателя, где низкие сорта сплавов могут испытывать ускоренное масштабирование.
Вопрос: Какая тепловая обработка требуется для труб ASME SA-213 T9?
Трубки T9 должны быть нормализованы и закалены, либо полностью или изотермически отжижены, при минимальной температуре закаливания 1250°F [675°C].
Вопрос: Какие испытания обязательны для U-труб T9?
Каждая труба требует гидростатического или неразрушающего электрического испытания.
