ASTM A790 S31803 Дуплексная 2205 сварная труба для коррозионного обслуживания
ASTM A790 S31803 Дуплекс 2205 Сварные трубы из нержавеющей стали
Обзор продукции
ASTM A790 S31803 Duplex 2205 Welded Stainless Steel Pipe - это ферритно-аустенитная дуплексная труба из нержавеющей стали, предназначенная для коррозионной трубопроводной обработки и требовательных промышленных услуг.Изготовлено из UNS S31803 дуплексной нержавеющей стали, он сочетает в себе высокую механическую прочность с хорошей стойкостью к общей коррозии и среде, содержащей хлорид.
Сварная конструкция подходит для применений, требующих контролируемого продольного качества сварки, индивидуальных размеров труб и больших наружных диаметров.Труба может быть поставлена с отжигом раствором, маринование, измерения и испытания по конкретному проекту в соответствии с применимыми требованиями ASTM A790/A790M и заказов на покупку.
Дуплекс 2205 S31803 широко рассматривается для нефти и газа, нефтехимии, химической обработки, морской,электростанции и промышленных систем водоснабжения, где обычная нержавеющая сталь или углеродистая сталь не могут обеспечить требуемую комбинацию прочности и коррозионной устойчивости.
Технические спецификации
| Положение |
Спецификация |
| Наименование продукта |
Дуплекс 2205 сварные трубы из нержавеющей стали |
| Уровень материала |
S31803 |
| Общий класс |
Дуплекс 2205 |
| Тип материала |
Ферритно-аустенитная двойная нержавеющая сталь |
| Стандарт по материалам |
ASTM A790 / ASME SA790 |
| Способ производства |
Автоматическая продольная сварка |
| Тип трубы |
Сварные трубы с прямым швом |
| Тепловая обработка |
Раствор прожаренный |
| Состояние поверхности |
Прожаренный и маринованный / на заказ |
| Внешний диаметр |
Настраиваемый |
| Толщина стены |
Настраиваемый |
| Длина |
Фиксированный / Случайный / Настраиваемый |
| Подготовка к концу |
Простое / Круглое / Настройка |
| Стандарт размеров |
ASME B36.19 / Спецификация проекта |
| Проверка |
Гидростатический / неразрушающий / размерный |
| ПНП |
Доступно |
| МТК |
EN 10204 3.1 / 3.2 |
| Проверка третьей стороной |
По запросу |
Материал: UNS S31803 Дуплекс 2205
UNS S31803 представляет собой дуплексную нержавеющую сталь, обычно отождествляемую с семейством дуплексов 2205.Его ферритно-аустенитная микроструктура обеспечивает баланс прочности и коррозионной стойкости, который отличается от обычных аустенитных сортов, таких как 304L и 316L.
Система сплавов, содержащая хром, никель, молибден и азот, способствует его устойчивости к хлоридам и коррозионному крекингу.Поэтому S31803 часто выбирают для трубопроводов, где как механическая прочность, так и коррозионная стойкость являются важными соображениями проектирования..
Характеристики продукта
- Двойная ферритно-аустенитная структура:Дуплексная микроструктура обеспечивает сочетание механической прочности и коррозионной стойкости для требовательных промышленных трубопроводов.
- Хорошая коррозионная стойкость к хлоридам:S31803 Дуплекс 2205 обычно выбирают для труб, подверженных воздействию хлоридсодержащих жидкостей и других коррозионных процессов.
- Устойчивость к коррозии от напряжения:Дуплексная нержавеющая сталь предлагает улучшенную устойчивость к коррозии хлоридной коррозии по сравнению со многими обычными австенитными сортами нержавеющей стали.
- Высокая механическая прочность:Механическая прочность дуплекса 2205 выше, чем у многих обычных аустенитных нержавеющих сталей,что делает его подходящим для трубопроводов под давлением и процессуальных систем, где прочность является важным фактором.
- Контролируемая сварная конструкция:Автоматическая продольная сварка обеспечивает контролируемый швов сварки и позволяет производить большие диаметры труб и индивидуальные толщины стен.
- Настраиваемое предложение:Внешний диаметр трубы, толщина стенки, длина, подготовка конца, состояние поверхности, инспекция и документация могут быть предоставлены в соответствии с требованиями проекта.
Производственный процесс
Типичный производственный процесс для сварных труб ASTM A790 S31803 включает:
- Изготовление из нержавеющей стали
- Идентификация сырья и химическая проверка
- Изготовление пластин или полос
- Контролируемая продольная сварка
- Проверка швов сварки
- Тепловая обработка раствором
- Очистка и обработка поверхностей
- Резание на определенную длину
- Конечная подготовка
- Размерная проверка
- Гидростатическое или применимое неразрушающее испытание
- ИПП и окончательный осмотр
- Маркировка и экспортная упаковка
Фактический путь производства и объем испытаний контролируются в соответствии с применимым стандартом, спецификацией закупок и согласованным планом инспекции.
Заявления
- Нефть и газ:Используется в выбранных системах трубопроводов, производственных и коммунальных систем, где могут возникать коррозионные жидкости и среды, содержащие хлорид.
- Нефтехимические заводы:Подходит для трубопроводов в нефтеперерабатывающих заводах и нефтехимических предприятиях, требующих двойной конструкции из нержавеющей стали.
- Химическая обработка:Применяется на отдельных химических производственных линиях, где требуется коррозионная стойкость и механическая прочность.
- Морские и морские системы:Рассматривается для морских трубопроводов, систем охлаждения воды и отдельных приложений, связанных с морской водой, при условии фактических условий эксплуатации.
- Производство энергии:Используется в отдельных системах охлаждения воды, процессной воды и вспомогательных трубопроводах на электростанциях.
- Трубопровод промышленного процесса:Подходит для промышленных систем транспортировки жидкости, требующих сочетания прочности, коррозионной устойчивости и сварной конструкции труб.
Типичные средства обслуживания
Примечание:Пригодность материала должна оцениваться в зависимости от фактической среды, концентрации хлорида, температуры, скорости потока и условий эксплуатации.
ASTM A790 S31803 Сварная труба против бесшовной трубы
ASTM A790 охватывает как бесшовную, так и прямую сварную двойную трубу из нержавеющей стали.Это может быть выгодно для больших наружных диаметров и определенных индивидуальных размеровБесшовная труба изготавливается без продольной сварки и может быть выбрана для конкретного давления, размера или требований проекта.Выбор между сварной и бесшовной конструкцией должен основываться на размерах труб, условия обслуживания, требования к конструкции и применимые спецификации проекта.
S31803 против S32205 Дуплекс 2205
| Положение |
S31803 |
S32205 |
| Общее название |
Дуплекс 2205 |
Дуплекс 2205 |
| Наименование СНБ |
S31803 |
S32205 |
| Материальная семья |
Нержавеющая сталь двойной формы |
Нержавеющая сталь двойной формы |
| Структура |
Ферритно-аустенитное |
Ферритно-аустенитное |
| Типичная система Cr-Ni-Mo |
22Cr-5Ni-3Mo класс |
22Cr-5Ni-3Mo класс |
| Типичные применения |
Трубопроводы коррозионного процесса |
Трубопроводы коррозионного процесса |
Хотя S31803 и S32205 обычно ассоциируются с Duplex 2205, у них разные требования к химическому составу.Всегда следует соблюдать точный класс UNS, указанный в заказе.
Сопутствующие материальные обозначения
| Стандарт / Система |
Назначение |
| СНО |
S31803 |
| Общий класс |
Дуплекс 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| EN Ссылка |
X2CrNiMoN22-5-3 |
| Ссылка на JIS |
SUS329J3L |
Соответствующие обозначения должны быть проверены в соответствии с применимым стандартом материалов и химическими/механическими требованиями, прежде чем рассматриваться как точные эквиваленты.
Проверка и испытания
Инспекция качества может быть организована в соответствии с ASTM A790/A790M и конкретными требованиями к проекту.
- Анализ химического состава
- Испытания на протяженность
- Испытание твердости
- Испытание сглаживания
- Гидростатические испытания
- Неразрушающее испытание электрической энергии
- Проверка швов сварки
- Ультразвуковое испытание, если это указано

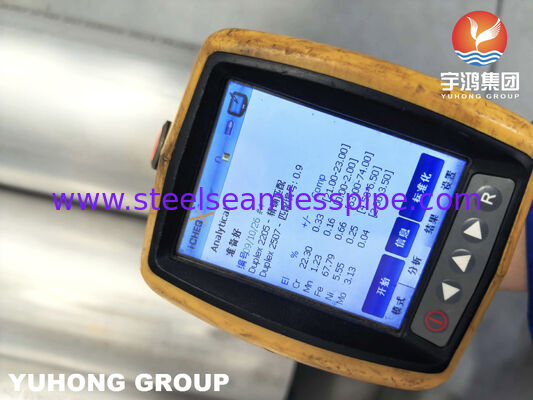

- Положительная идентификация материала (PMI)
- Размерная инспекция
- Визуальный осмотр
- Проверка поверхности
- Проверка третьей стороной
Обработка поверхности
Сварные трубы ASTM A790 S31803 могут быть поставлены с условием поверхности, подходящим для производственного процесса и требований проекта.
- Раствор отжиженный и маринованный
- Прожаренные и маринованные
- Механически обработанная поверхность
- Настроенная поверхность
Требования к поверхности должны быть подтверждены в соответствии с размерами труб, способом производства и спецификацией проекта.
Подготовка к концу
Концы труб могут быть поставлены в соответствии с требованиями клиента к трубам и сварке.
- Простой конец
- Круглый конец
- Квадратный конец
- Подготовка конца по индивидуальному заказу
Документы качества и сертификации
В соответствии с заказом на покупку и планом инспекции могут быть предоставлены следующие документы:
- EN 10204 3.1 Свидетельство об испытании материалов
- EN 10204 3.2 Сертификат по запросу
- Отчет о химическом анализе
- Отчет о механических испытаниях
- Отчет о гидростатическом испытании
- Доклад НДТ
- Отчет о ПНП
- Доклад о измерениях
- Запись тепловой обработки
- Список упаковки
- Свидетельство о происхождении
- Доклад о проверке третьей стороной

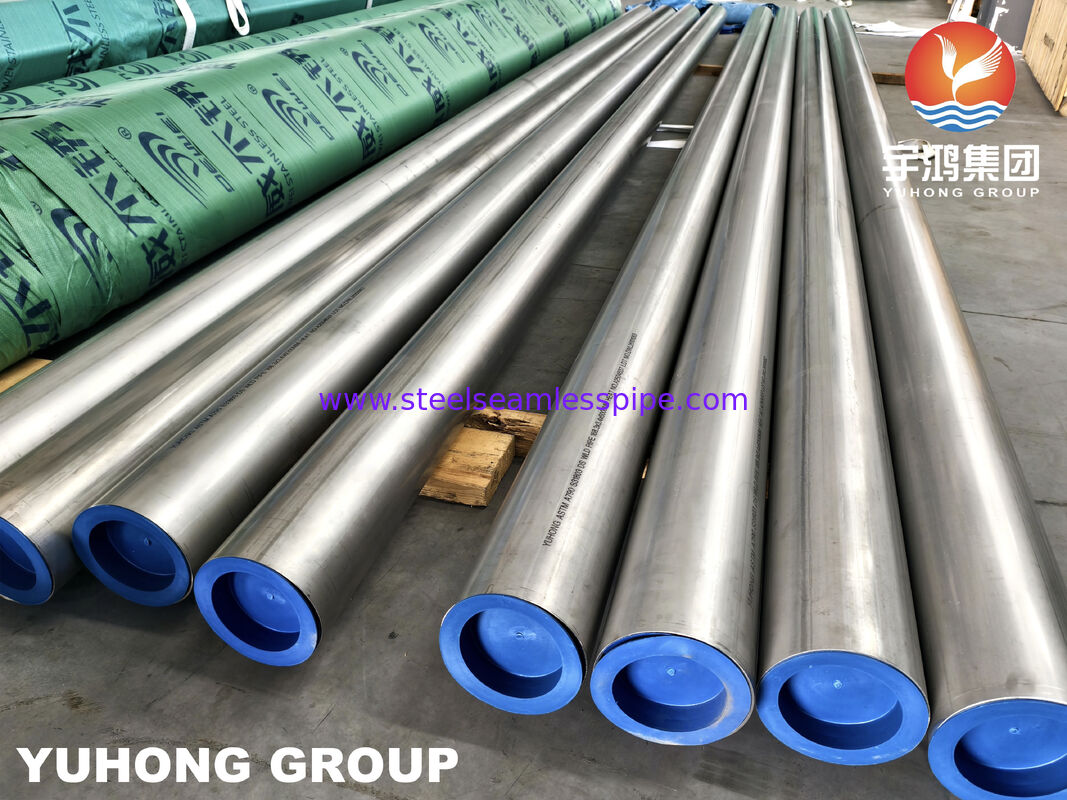

Опаковка
Сварные трубы ASTM A790 S31803 обычно поставляются с защитными конечными крышками и надежно объединены в соответствии с размером трубы и требованиями к транспортировке.стальные ремни и мореходные экспортные упаковки могут быть организованы для перевозки на большие расстояния.
Производство и поставки на заказ
Мы можем поставлять сварные трубы ASTM A790 S31803 Duplex 2205 с индивидуальными:
- Внешний диаметр
- Толщина стены
- Длина трубы
- Подготовка к концу
- Состояние поверхности
- Тепловая обработка
- Требования к инспекции
- Требования к ПМС
- Требования НДТ
- Проверка третьей стороной
- Сертификация материалов
Технические чертежи, спецификации проекта и планы инспекции могут быть рассмотрены до производства для подтверждения применимых требований.
Часто задаваемые вопросы
- Что такое ASTM A790 S31803 труба?
ASTM A790 S31803 труба - это дуплексная труба из нержавеющей стали, изготовленная в соответствии с требованиями ASTM A790/A790M. UNS S31803 обычно ассоциируется с дуплексной нержавеющей сталью 2205.
- АСТМ A790 S31803 труба сварная или бесшовная?
ASTM A790 охватывает как безшовную, так и сварную трубу с прямым швом. В описании изделия должно быть четко указано, сварная ли поставляемая труба или безшовная.
- S31803 то же самое, что и Duplex 2205?
S31803 обычно идентифицируется как Duplex 2205. Однако S31803 и S32205 имеют разные химические требования, поэтому указанный класс UNS должен быть подтвержден для каждого проекта.
- Для чего используется сварная труба ASTM A790 S31803?
Он обычно используется в нефтегазовой, нефтехимической, химической переработке, морской, электрогенерации и промышленных процессах трубопроводов.
- Может ли сварная труба S31803 поставляться с PMI?
Положительная идентификация материала (PMI) может быть организована, когда это требуется заказом или планом инспекции.
- Можно ли организовать проверку третьей стороной?
Да, проверка третьей стороной может быть организована в соответствии с согласованным объемом проверки и требованиями проекта.
