Труба никелевого сплава ASME SB163 N04400 с U-образным изгибом для конденсаторов и кожухотрубных теплообменников
Обзор продукта
Труба никелевого сплава ASME SB163 N04400 с U-образным изгибом | Бесшовная труба для теплообменников и конденсаторов Monel 400
Yuhong Group Co., Ltd. поставляет комплексные компоненты теплообменников, включая сосуды под давлением, воздушные охладители, трубные пучки, U-образные трубы, оребренные трубы, трубные решетки, перегородки и головки. Наш опыт в области U-образных труб для теплообменников сосредоточен на геометрии изгиба ASME SB-163, расчете утонения стенки и подготовке концов.

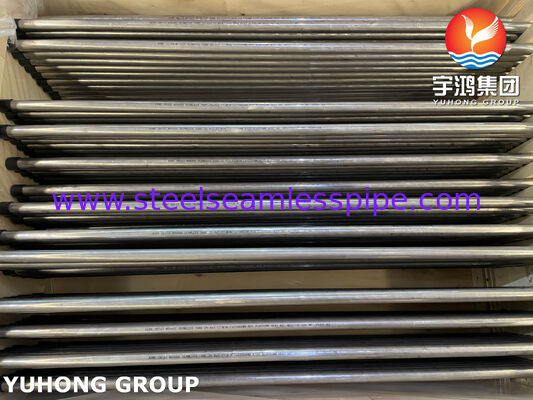

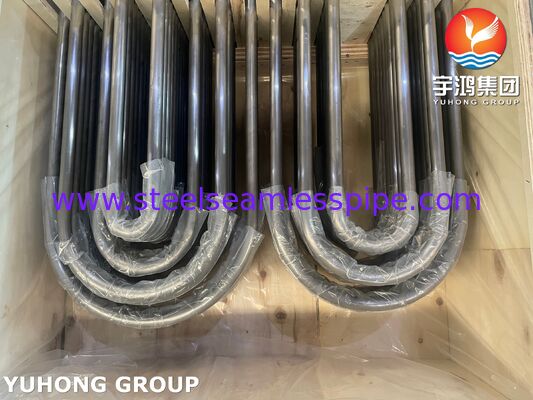

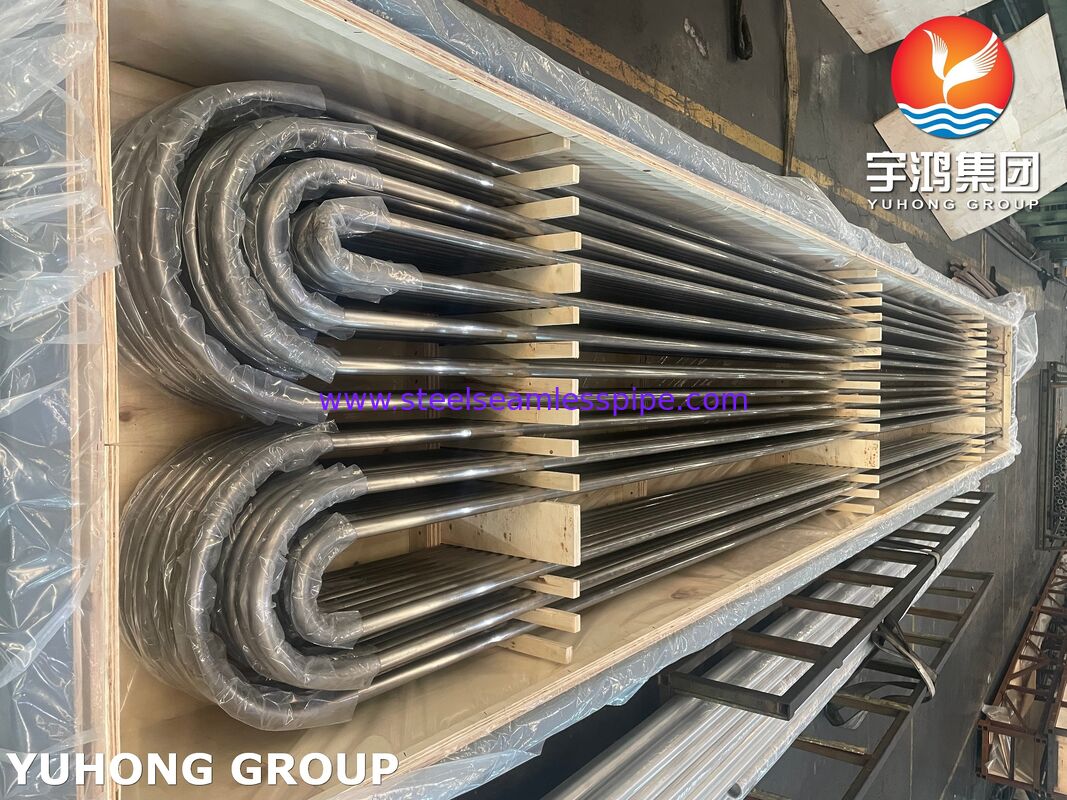

Этот продукт представляет собой бесшовную U-образную трубу из никель-медно-сплава UNS N04400, предназначенную для использования в конденсаторах и теплообменниках. Стандарт ASME SB-163 охватывает наружный диаметр до 3 дюймов (76,2 мм), минимальную толщину стенки до 0,148 дюйма (3,76 мм) или среднюю толщину стенки до 0,165 дюйма (4,19 мм). Материал N04400 поставляется в отожженном или снятом напряжении состоянии, с концами, отожженными по спецификации. Трубы малого диаметра с тонкой стенкой для преобразователей охватываются Приложением X2 стандарта ASME SB-163 при указании.
Химический состав
ASME SB-163 Таблица 1
| Элемент |
N04400, % |
| Никель |
63,0 мин. |
| Медь |
28,0-34,0 |
| Железо |
2,5 макс. |
| Марганец |
2,0 макс. |
| Углерод |
0,3 макс. |
| Кремний |
0,5 макс. |
| Сера |
0,024 макс. |
Механические свойства и состояния
ASME SB-163 Таблица 3
| Состояние |
Предел прочности на растяжение, мин. |
Предел текучести при смещении 0,2%, мин. |
Относительное удлинение, мин. |
Твердость |
| Отожженное |
70 ksi (483 МПа) |
28 ksi (193 МПа) |
35% |
-- |
| Снятие напряжения |
85 ksi (586 МПа) |
55 ksi (379 МПа) |
15% |
B75 макс. для отожженных концов |
N04400 поставляется в отожженном или снятом напряжении состоянии. Если труба со снятым напряжением имеет отожженные концы, твердость после отжига не должна превышать значения, указанного в Таблице 3 стандарта ASME SB-163. Требования к размеру зерна по ASME SB-163 применяются к UNS N08120, UNS N08810 и UNS N08811, а не к N04400.

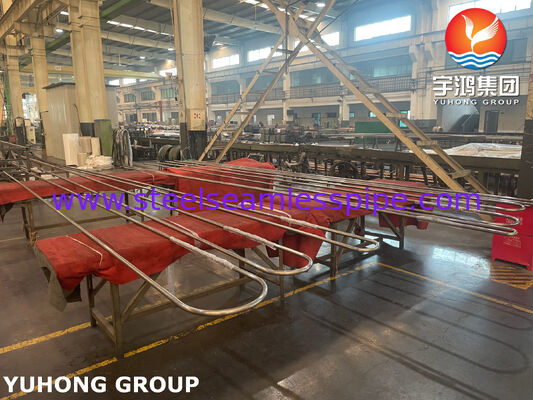

Производство, испытания и контроль U-образных изгибов
Бесшовная труба N04400 подвергается холодной обработке и термообработке. ASME SB-163 требует:
- Химический анализ
- Испытание на растяжение
- Испытание на твердость при указании отожженных концов
- Испытание на развальцовку
- Гидравлические или неразрушающие электрические испытания
Испытание на развальцовку проводится на одном конце 1% готовых труб в партии (минимум одна труба для партий менее 100 труб). Расширяющий инструмент с углом 60° увеличивает указанный наружный диаметр на 30%, и развальцованный образец не должен иметь трещин по всей толщине стенки.
Каждая труба подвергается либо гидравлическим, либо неразрушающим электрическим испытаниям. Для гидравлических испытаний трубы с наружным диаметром 1/2 дюйма (3,2 мм) и более и толщиной стенки 0,015 дюйма (0,38 мм) и более испытываются при давлении 1000 фунтов на квадратный дюйм (6,9 МПа), при условии, что расчетное напряжение на волокно не превышает допустимое S. Для N04400 S составляет 17 500 фунтов на квадратный дюйм (120,6 МПа) в отожженном состоянии и 21 200 фунтов на квадратный дюйм (146,2 МПа) в состоянии снятия напряжения.
Дополнительные требования к U-образным изгибам по ASME SB-163 S1
| Контроль |
Требование ASME SB-163 S1 |
| Наружный диаметр изгиба |
В пределах 10% от номинального значения в любом поперечном сечении внутри точек касания |
| Толщина стенки в вершине |
Не менее TF = T(2R)/(2R + D) |
| Расстояние между ножками |
Допуск по радиусу центральной линии R: до 18 дюймов, 1/16 дюйма; более 18-30 дюймов, 3/32 дюйма; более 30-36 дюймов, 1/8 дюйма |
| Разница в длине ножек |
Макс. 1/2 дюйма (3,2 мм) |
| Гидравлические испытания после изгиба |
Минимальное время выдержки 5 с; напряжение на волокно 26 600 фунтов на квадратный дюйм (183,3 МПа) для расчета давления |
Заказ, индивидуализация и применение
Информация для заказа по ASME SB-163 включает сплав, состояние, отделку, размеры, операции изготовления, требования к испытаниям, концы, дополнительные требования и спецификации инспекции.
Индивидуальные варианты U-образных изгибов включают:
- Радиус изгиба R
- Длина ножки
- Отожженные концы
- Гидравлические испытания после изгиба
- Неразрушающий контроль и присутствие представителя третьей стороны
Доступны соответствующие трубные решетки, перегородки, головки и оребренные трубы. Типичные области применения включают конденсаторы, теплообменники, воздушные охладители, трубные пучки, а также системы охлаждения в морской или химической промышленности, где требуется коррозионная стойкость никель-медных сплавов. Бесшовная конструкция исключает продольные сварные швы, а конструкция с U-образным изгибом уменьшает количество сварных швов на месте и компенсирует тепловое расширение.
Часто задаваемые вопросы
Средняя толщина стенки против минимальной толщины стенки? ASME SB-163 охватывает оба варианта. Для расчета толщины стенки в вершине U-образного изгиба T - это указанная минимальная толщина стенки или указанная средняя толщина стенки минус допустимый допуск на уменьшение толщины стенки.
Требуется ли размер зерна для N04400? Нет. Требование к размеру зерна по ASME SB-163 применяется к UNS N08120, UNS N08810 и UNS N08811.
Могут ли гидравлические испытания проводиться после изгиба? Да, при указании. Минимальное время выдержки составляет 5 с, а требуемое напряжение на волокно для расчета давления гидравлических испытаний составляет 26 600 фунтов на квадратный дюйм (183,3 МПа).
