Низкоребристые трубы для конденсаторов – Алюминиевая латунь ASME SB111 C68700

Обзор продукта

Низкоребристые трубы для конденсаторов, изготовленные из алюминиевой латуни ASME SB111 C68700 / UNS C68700, предназначены для увеличения внешней площади теплопередачи труб конденсаторов при сохранении компактной геометрии трубы.

C68700, обычно идентифицируемая как Алюминиевая латунь B / Мышьяковистая алюминиевая латунь, представляет собой медно-цинковый сплав, содержащий алюминий и контролируемое добавление мышьяка. ASME SB111 / ASTM B111 признает C68700 для бесшовных труб конденсаторов, испарителей и теплообменников.

Геометрия низкого ребра создает ряд интегрированных внешних ребер по поверхности трубы. По сравнению с гладкой трубой того же номинального диаметра, увеличенная площадь внешней поверхности может улучшить теплопередачу и обеспечить большую теплопередающую способность в пределах заданного корпуса теплообменника.

Эти трубы особенно подходят для поверхностных конденсаторов, теплообменников для морской и охлаждающей воды, судовых конденсаторов, оборудования для опреснения и промышленных систем охлаждения, где алюминиевая латунь выбирается за сочетание теплопроводности, механической прочности и стойкости к эрозионно-коррозионному износу в соответствующих условиях эксплуатации с водой.

Ключевые особенности

• Материал: ASME SB111 C68700 / UNS C68700
• Маркировка материала: Алюминиевая латунь B / Мышьяковистая алюминиевая латунь
• Тип трубы: Бесшовная низкоребристая труба
• Применение: Конденсаторы и теплообменники
• Интегрированные низкие ребра увеличивают внешнюю площадь теплопередачи
• Подходит для эксплуатации с охлаждающей водой и в конденсаторах
• Доступны по индивидуальному заказу высота ребра, шаг, толщина стенки и длина
• Изготовление по чертежам заказчика и требованиям к теплообменникам
• Доступны размерный и неразрушающий контроль
• Подходит для энергетики, судостроения, опреснения, нефтехимии и промышленных систем охлаждения

Типичные области применения

1. Поверхностные конденсаторы

Низкоребристые трубы C68700 могут использоваться в системах поверхностных конденсаторов, где пар конденсируется с одной стороны поверхности теплопередачи, а охлаждающая вода проходит через трубу.

ASTM B111 конкретно указывает C68700 среди медных сплавов, охватываемых для поверхностных конденсаторов, испарителей и теплообменников.

2. Конденсаторы электростанций

Трубы могут рассматриваться для конденсаторов и вспомогательного холодильного оборудования в:

• Тепловые электростанции
• Парогазовые установки
• Промышленные энергогенерирующие объекты
• Системы когенерации

3. Морское охлаждение и охлаждение морской водой

C68700 широко ассоциируется с эксплуатацией труб конденсаторов и теплообменников, связанных с охлаждающей водой. Состав алюминиевой латуни особенно актуален для морского оборудования и оборудования, связанного с морской водой, при условии надлежащего контроля химического состава воды и скорости потока.

Типичное оборудование включает:

• Судовые конденсаторы
• Центральные системы охлаждения
• Охладители двигателей
• Морское холодильное оборудование
• Судовые теплообменники

4. Опреснительное оборудование

Низкоребристые трубы C68700 могут поставляться для теплообменного оборудования, используемого в системах опреснения и очистки морской воды, в зависимости от конкретного химического состава воды и условий эксплуатации.

5. Промышленные теплообменники

Потенциальные области применения включают:

• Теплообменники охлаждающей воды
• Технологические конденсаторы
• Маслоохладители
• Водяные охладители
• Теплообменники химических процессов
• Промышленные системы циркуляции воды

Типичный диапазон размеров

Точные размеры должны выбираться в соответствии с конструкцией конденсатора, тепловым расчетом, конфигурацией трубной решетки и применимыми техническими условиями проекта.

Типичные диапазоны производства могут включать:

ASTM B111/B111M-24 охватывает бесшовные трубы конденсаторов диаметром до 3 1/8 дюйма (80 мм), хотя фактические размеры низкоребристых труб обычно определяются конструкцией теплообменника и спецификацией заказчика.

Важно: Приведенные выше размерные значения являются типичными диапазонами производства, а не универсальными требованиями к размерам ASME SB111. Окончательные размеры, допуски, геометрия ребер, состояние поставки и требования к контролю должны быть подтверждены в соответствии со спецификацией закупки и применимым изданием стандарта.

Химический состав C68700

Типичные требования к химическому составу для алюминиевой латуни UNS C68700 включают:

C68700 классифицируется базой данных UNS Ассоциации развития меди как Алюминиевая латунь, мышьяковистая, с содержанием меди примерно 76–79%, алюминия 1,8–2,5% и мышьяка 0,02–0,06%, а остальное – цинк.

Для контрактных поставок применимое издание ASME/ASTM и спецификация закупки имеют преимущественную силу над обобщенными таблицами состава.

Механические свойства

Механические свойства зависят от состояния поставки трубы и применимого диапазона размеров. ASME SB111/ASTM B111 устанавливает требования в соответствии с указанным состоянием поставки, а не рассматривает все трубы C68700 как имеющие одно универсальное значение механических свойств. ASTM B111 признает состояния, включая отожженное, светлотянутое, твердотянутое и твердотянутое/отожженное на концах.

Типичные свойства, оцениваемые для труб конденсаторов C68700, включают:

• Предел прочности на растяжение
• Предел текучести / условный предел текучести, где применимо
• Относительное удлинение
• Твердость
• Поведение при развальцовке
• Производительность при сплющивании

Для коммерческой страницы продукта предпочтительнее указывать гарантированные значения в соответствии с заказанным состоянием поставки и текущей спецификацией ASME SB111, а не представлять одну таблицу механических свойств, которая может ошибочно применяться ко всем состояниям поставки.

Производственный процесс

Наши низкоребристые трубы конденсаторов C68700 могут производиться путем контролируемой последовательности, такой как:

1. Подготовка заготовки/трубы из сплава C68700
2. Производство бесшовных труб
3. Холодная прокатка или калибровка
4. Термическая обработка в соответствии с требуемым состоянием поставки
5. Правка
6. Точный контроль размеров
7. Формирование интегрированного низкого ребра
8. Контроль геометрии ребер
9. Очистка поверхности трубы
10. Неразрушающий и размерный контроль
11. Окончательная маркировка и упаковка

ASTM B111 описывает производственные маршруты, включая литье, экструзию, прокатку, отжиг, правку, обрезку и другие процессы, способные производить бесшовные трубы в указанном состоянии.

Инспекция и испытания

Для обеспечения пригодности для эксплуатации в конденсаторах и теплообменниках инспекция может включать:

Химический анализ

Может быть выполнен положительный идентификационный контроль материала или лабораторный химический анализ для проверки химического состава сплава C68700.

Размерный контроль

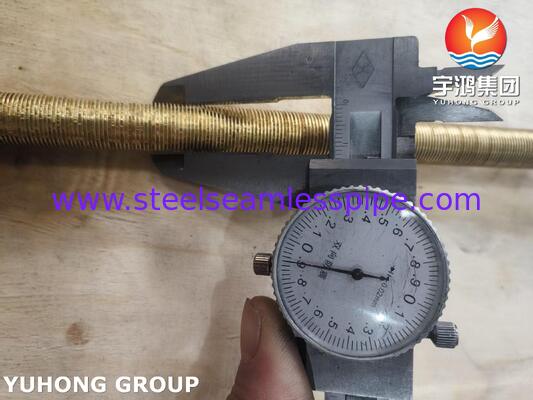

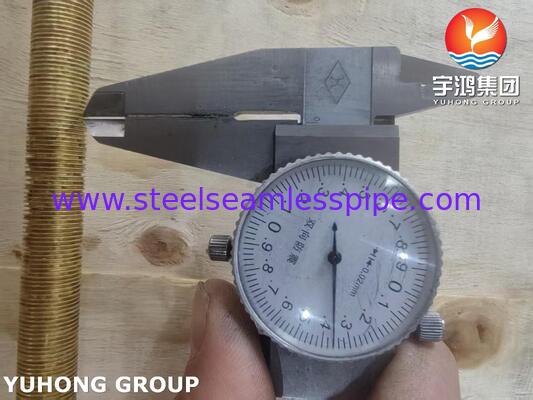

Типичные размерные проверки включают:

• Наружный диаметр
• Толщина стенки
• Длина трубы
• Высота ребра
• Шаг ребра
• Размеры основания ребра
• Прямолинейность
• Овальность
• Состояние концов

Испытание на растяжение

Испытание на растяжение проводится в соответствии с применимой спецификацией материала и заказанным состоянием поставки для проверки механических характеристик.

Испытание на развальцовку

Испытание на развальцовку оценивает способность трубы выдерживать контролируемое увеличение без недопустимых трещин или разрушения.

Испытание на сплющивание

Испытание на сплющивание оценивает пластичность трубы и целостность материала.

Вихретоковый контроль

Вихретоковая дефектоскопия может использоваться как неразрушающий метод для обнаружения соответствующих дефектов в стенке трубы.

Гидравлические испытания

Гидравлические испытания могут проводиться по требованию заказа на поставку или применимого стандарта.

Пневматические испытания / испытания под водой с воздухом

Пневматические испытания на герметичность также могут быть предоставлены по требованию спецификации проекта.

ASTM B111/B111M определяет испытания на развальцовку, сплющивание и остаточные напряжения, а также предусматривает вихретоковые, гидравлические и пневматические испытания среди своих требований/опций по тестированию.

Визуальный осмотр и осмотр поверхности

Поверхность трубы осматривается на наличие:

• Трещин
• Расслоений
• Швов
• Чрезмерных царапин
• Поверхностных дефектов
• Повреждений ребер
• Деформаций
• Коррозии или загрязнения

Преимущества конструкции с низким ребром

Основная цель конфигурации с низким ребром – увеличить внешнюю площадь теплопередачи без необходимости пропорционально большего диаметра базовой трубы.

По сравнению с гладкими трубами конденсаторов, низкоребристые трубы могут предлагать:

• Увеличенная внешняя площадь теплопередачи
• Большая теплопередающая способность в компактном теплообменнике
• Потенциальное уменьшение требуемой площади поверхности теплообменника
• Эффективное использование существующих компоновок трубных решеток
• Практическое решение, когда коэффициент теплопередачи со стороны кожуха ниже коэффициента со стороны трубы

Фактическое тепловое преимущество зависит от геометрии ребер, свойств жидкости, скорости, образования отложений, разницы температур, перепада давления и полной конструкции теплообменника.

Почему стоит выбрать алюминиевую латунь C68700?

C68700 сочетает в себе матрицу, богатую медью, с алюминием и контролируемым добавлением мышьяка. Ее устоявшееся применение в трубах конденсаторов и теплообменников делает ее актуальным материалом для эксплуатации с охлаждающей водой.

Ее основные преимущества для применения в конденсаторах включают:

• Хорошая теплопередающая способность
• Подходящая механическая прочность для труб
• Устоявшееся покрытие спецификациями для труб конденсаторов
• Хорошая стойкость к эрозионно-коррозионному износу в соответствующих условиях эксплуатации с водой
• Пригодность для морского и промышленного оборудования для охлаждения воды
• Доступность в различных состояниях поставки труб

ASTM B111 конкретно указывает C68700 как Алюминиевая латунь B для бесшовных труб конденсаторов, а текущая область применения B111/B111M включает поверхностные конденсаторы, испарители и теплообменники.

Обеспечение качества

Каждая производственная партия может поставляться с соответствующей документацией по качеству, такой как:

• Сертификат испытаний материала (MTC)
• Отчет о химическом составе
• Результаты механических испытаний
• Отчет о размерном контроле
• Отчет о вихретоковом контроле
• Отчет о гидравлических испытаниях, при наличии
• Прослеживаемость партии/плавки
• Сертификат соответствия
• Документация по инспекции третьей стороной, при необходимости

Упаковка

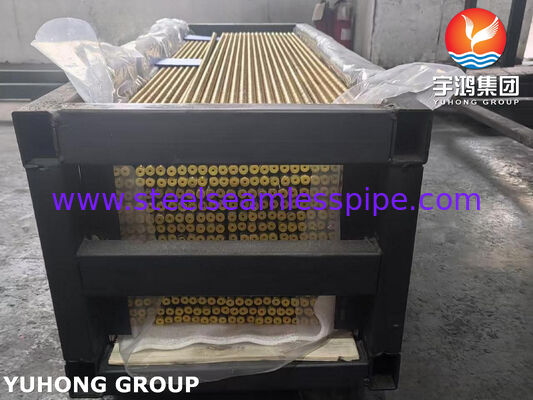

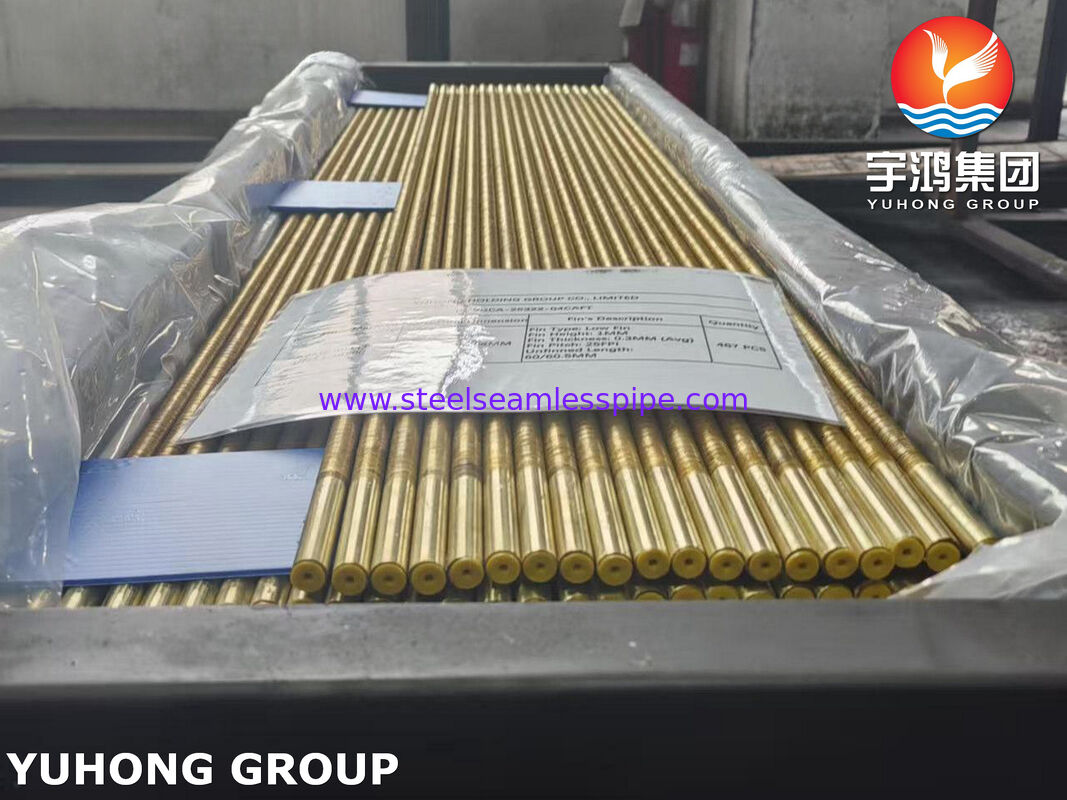

Низкоребристые трубы C68700 могут поставляться в соответствующей экспортной упаковке в зависимости от длины трубы и требований заказчика.

Типичная защита может включать:

• Пластиковые торцевые заглушки
• Защитная обертка
• Влагостойкая упаковка
• Связка с идентификационными бирками
• Деревянные ящики или экспортная упаковка, где требуется

Каждая связка может быть маркирована маркой материала, размером, длиной, номером плавки/партии, количеством и применимой спецификацией для прослеживаемости.

Рекомендуемое позиционирование продукта

Низкоребристые трубы ASME SB111 C68700 для конденсаторов и теплообменников

Этот продукт особенно подходит для клиентов, ищущих низкоребристые трубы из алюминиевой латуни для:

Поверхностные конденсаторы | Конденсаторы электростанций | Морские теплообменники | Охлаждение морской водой | Опреснительное оборудование | Промышленные системы охлаждения
