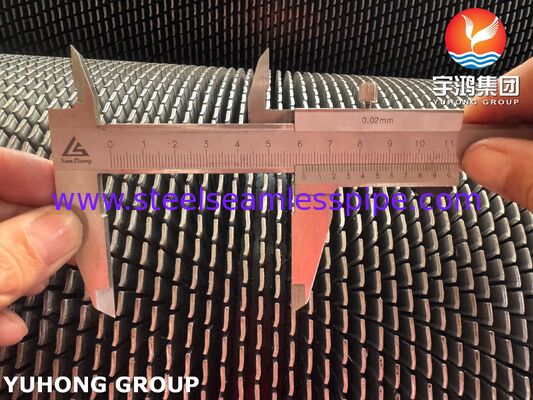

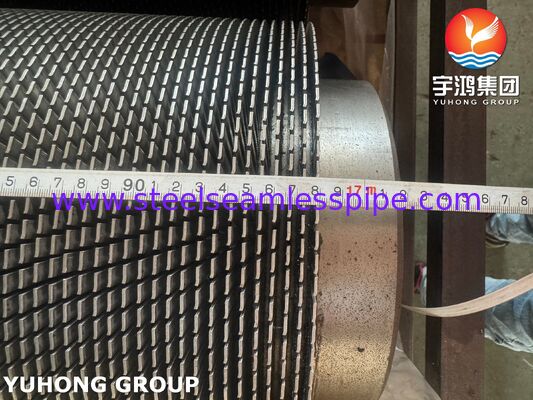

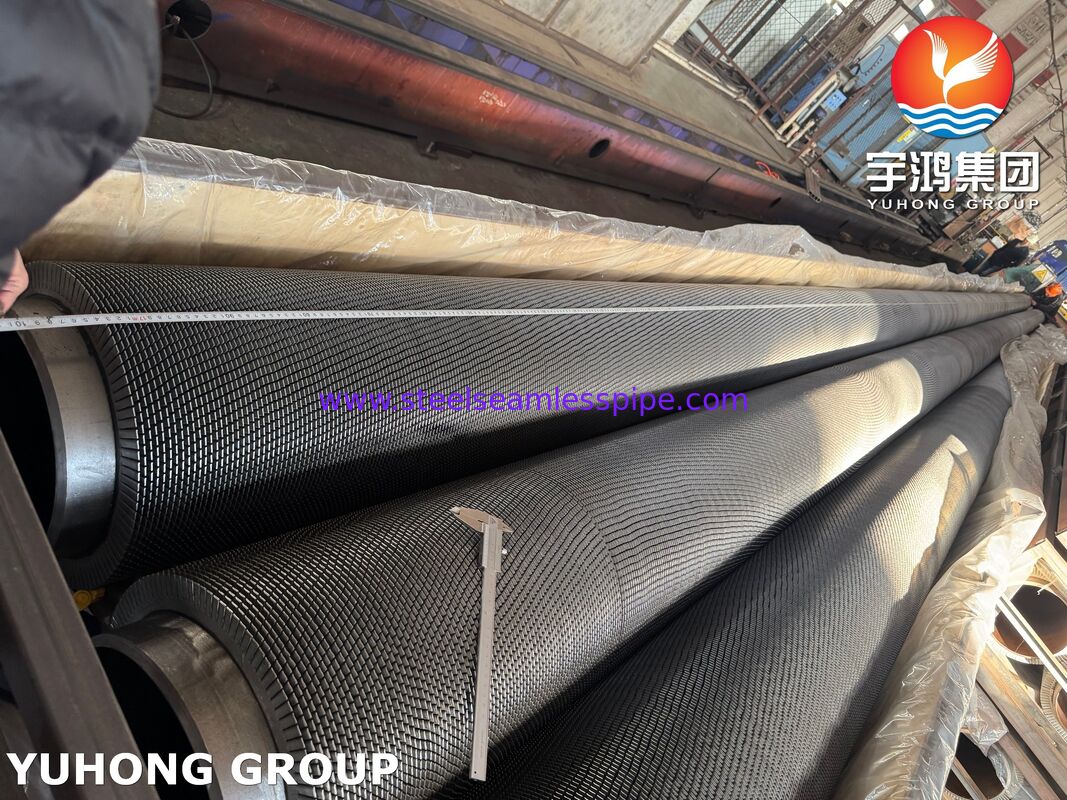

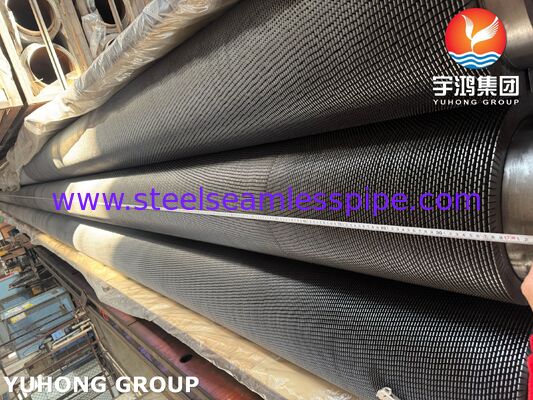

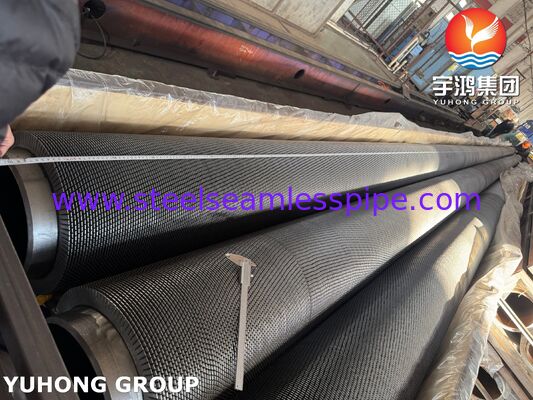

ASTM A335 P22 Зубчатые ребристые трубы для экономайзеров-утилизаторов-утилизаторов

ASTM A335 P22 Зубчатые ребристые трубы для экономайзеров-утилизаторов-утилизаторов

  • ASTM A335 P22 Зубчатые ребристые трубы для экономайзеров-утилизаторов-утилизаторов
  • ASTM A335 P22 Зубчатые ребристые трубы для экономайзеров-утилизаторов-утилизаторов
  • ASTM A335 P22 Зубчатые ребристые трубы для экономайзеров-утилизаторов-утилизаторов
  • ASTM A335 P22 Зубчатые ребристые трубы для экономайзеров-утилизаторов-утилизаторов
ASTM A335 P22 Зубчатые ребристые трубы для экономайзеров-утилизаторов-утилизаторов
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: YUHONG
Сертификация: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Номер модели: Н/Д
Оплата и доставка Условия:
Количество мин заказа: 500 кг
Цена: To be discussed
Упаковывая детали: Фанерный ящик или деревянный ящик с железной рамой
Время доставки: 50-120 дней
Условия оплаты: Л/К, Т/Т
Поставка способности: 5000 метров/день
контакт
Подробное описание продукта
Продукт: Serrated трубка ребра Материал: АСТМ А335 Р22
Приложение: Экономайзер-утилизатор-утилизатор Упаковка: Фанерный ящик или деревянный ящик с железной рамой
Выделить:

АСТМ A335 P22 трубки с плавниками

,

зубчатые оребренные трубы экономайзеров котлов-утилизаторов

,

труба с оребрением из сплава P22

Зубчатые ребристые трубы для экономайзеров-утилизаторов – ASTM A335 P22

НашЗубчатые ребристые трубы для экономайзеров-утилизаторов-утилизаторовпредназначены для высокоэффективной утилизации тепла на парогазовых электростанциях, котлах-утилизаторах и других высокотемпературных котельных системах. Основная труба изготовлена ​​изАСТМ А335 Р22, хромомолибденовая легированная сталь, разработанная для работы при высоких температурах.

ASTM A335 P22 содержит примерно1,90–2,60 % хрома и 0,87–1,13 % молибдена., обеспечивая полезную комбинацию высокотемпературной прочности, стойкости к окислению и устойчивости к деградации в сложных условиях эксплуатации котлов. ASTM определяет A335 как бесшовную трубу из ферритной легированной стали для эксплуатации при высоких температурах.

Конструкция с зубчатыми ребрами существенно увеличивает внешнюю поверхность теплопередачи по сравнению с голой трубкой. Сегментированный профиль ребер также способствует турбулентности газа, помогая улучшить теплообмен, сохраняя при этом практический баланс между тепловыми характеристиками, устойчивостью к загрязнению, весом и стоимостью производства.

Эти трубки особенно подходят дляЭкономайзеры-утилизаторы-утилизаторы, где горячие выхлопные газы передают остаточную тепловую энергию питательной воде котла до того, как вода попадет в высокотемпературные секции парогенерирующей системы.

Ключевые особенности

  • Материал базовой трубки:АСТМ А335 П22/АСМЕ СА335 П22
  • Тип материала:Сталь из хромомолибденового сплава
  • Тип плавника:Зубчатый/сегментированный плавник
  • Основное применение:Экономайзеры-утилизаторы-утилизаторы
  • Другие приложения:Котлы-утилизаторы, коммунальные котлы, промышленные котлы и системы рекуперации тепла нефтеперерабатывающих заводов.
  • Производство:Оребрение с помощью контролируемой сварки или другого согласованного производственного процесса
  • Возможность работы при высоких температурах
  • Превосходное улучшение теплопередачи со стороны газа
  • Хорошая механическая прочность при повышенных температурах.
  • Подходит для требовательных условий производства электроэнергии
  • Возможен заказ диаметра трубы, толщины стенки, высоты ребра, шага и длины.

Типичный диапазон размеров

Фактические размеры следует выбирать в соответствии с тепловым расчетом котла-утилизатора, скоростью газа, перепадом давления, давлением на трубной стороне и требованиями к установке.

Элемент Типичный диапазон
Базовая трубка, наружный диаметр 25,4–63,5 мм
Толщина стенки базовой трубы 2,5–8,0 мм
Общая высота плавника 10–25 мм
Толщина ребра 0,8–2,0 мм
Плавник 2,5–8,0 мм
Длина трубки 3000–18 000 мм
Плотность плавников Примерно 125–400 плавников/м.
Материал трубки АСТМ А335 Р22
Материал ребра Углеродистая сталь/низколегированная сталь или материал, указанный в проекте

Примечание:Это репрезентативные производственные диапазоны, а не фиксированные требования ASTM к размерам. Окончательные размеры должны быть указаны в соответствии с тепловой и механической конструкцией покупателя.

ASTM A335 P22 Химический состав

Следующий состав основан на требованиях ASTM A335 P22:

Элемент Требование ASTM A335 P22, мас.%
Углерод (С) 0,05–0,15
Марганец (Mn) 0,30–0,60
Фосфор (Р) ≤ 0,025
Сера (S) ≤ 0,025
Кремний (Si) ≤ 0,50
Хром (Cr) 1,90–2,60
Молибден (Мо) 0,87–1,13

Система хромомолибденового сплава является основной причиной широкого использования P22 в высокотемпературных котлах и оборудовании для рекуперации тепла.

Механические свойства

Типичные минимальные механические требования для ASTM A335 P22 включают:

Свойство Требование
Предел прочности ≥ 415 МПа
Предел текучести ≥ 205 МПа
Удлинение В соответствии с применимыми требованиями к образцам и толщине ASTM A335.
Твердость В соответствии с применимыми требованиями ASTM A335.

Для стандартной трубы P22 обычно упоминаемая минимальная прочность на разрыв составляет415 МПа (60 фунтов на квадратный дюйм)и минимальный предел текучести составляет205 МПа (30 фунтов на квадратный дюйм). ASTM A335 также устанавливает требования, касающиеся испытаний на растяжение, твердость и других механических испытаний.

Зубчатый плавник

Зубчатый плавник состоит из непрерывной полосы плавника, образованной равномерно расположенными надрезами или прорезями. По сравнению с простым непрерывным ребром, эта сегментированная конфигурация может нарушить пограничный слой и увеличить турбулентность на стороне газа.

Для экономайзеров-утилизаторов такая конструкция обеспечивает ряд преимуществ:

  • Увеличенная внешняя площадь теплопередачи
  • Лучшее перемешивание газовых потоков вокруг поверхности ребер.
  • Сниженное термическое сопротивление непрерывного ребра.
  • Хорошая пригодность для компактного оборудования рекуперации тепла.
  • Практическая устойчивость к тепловому расширению и эксплуатационным нагрузкам.
  • Гибкая оптимизация высоты и шага ребер в соответствии с требованиями к перепаду давления на стороне газа.

Геометрию ребер можно настроить в соответствии с различными температурами выхлопных газов котла-утилизатора, составом газа, скоростями и допустимыми перепадами давления.

Производственный процесс

Наши трубы с зубчатыми оребрениями могут быть изготовлены с помощью контролируемого процесса формирования и крепления ребер, предназначенного для поддержания постоянной геометрии ребер и надежного контакта между трубками и ребрами.

Особое внимание уделяется качеству крепления ребер, поскольку надежный тепловой контакт между ребром и трубкой необходим для поддержания эффективности теплопередачи в течение длительного срока эксплуатации котла-утилизатора.

Контроль качества может включать следующие проверки и испытания в соответствии с применимыми спецификациями ASTM/ASME, заказом на поставку и требованиями проекта:

Для проверки соответствия указанному химическому составу P22 проводится термический и/или химический анализ продукта.

Испытания на растяжение подтверждают требуемую прочность на разрыв, предел текучести и удлинение базовой трубки P22.

Испытание на твердость проводится в соответствии с действующими требованиями ASTM A335.

ASTM A335 требует, чтобы каждая длина трубы подвергалась гидростатическим испытаниям в соответствии с положениями спецификации.

В зависимости от спецификации заказа неразрушающий контроль может включать в себя:

ASTM A335 требует проверки применимым методом неразрушающего контроля, при этом ограничения метода и размера регулируются соответствующими требованиями.

Поверхности трубок и ребер проверяются на наличие трещин, чрезмерного окисления, механических повреждений, неполного крепления ребер и других производственных дефектов.

Приложения

из этих зубчатых оребренных трубок P22 находится секция экономайзера.

На электростанции с комбинированным циклом экономайзер рекуперирует энергию горячего газа, выходящего из тракта выхлопа/рекуперации тепла газовой турбины, и использует ее для предварительного нагрева питательной воды котла. Это снижает потребность в энергии на последующих этапах выработки пара и способствует повышению общей эффективности установки.

Они также подходят для промышленных систем рекуперации тепла, в которых высокотемпературные выхлопные газы поступают из:

Зубчатые оребренные трубы P22 также могут использоваться для отдельных секций экономайзера и рекуперации тепла обычных котлов, где температура, давление и расчетные условия являются подходящими.

P22 является практичным выбором для требовательных условий эксплуатации при высоких температурах, поскольку его состав из хромомолибденового сплава обеспечивает лучшие характеристики при повышенных температурах, чем обычные материалы труб из углеродистой стали.

  • Совместимость с котлами и системами рекуперации тепла.

делает его хорошо подходящим для инженерных конструкций экономайзеров-утилизаторов-утилизаторов.

Применимые стандарты

В зависимости от спецификации проекта наши зубчатые ребристые трубы могут поставляться в следующих вариантах:

  • ASME SA335 – P22
  • Применимые требования норм ASME по котлам и сосудам под давлением

ASTM A335 специально охватывает бесшовные трубы из ферритной легированной стали, предназначенные для эксплуатации при высоких температурах, и включает требования, касающиеся химического состава, свойств на растяжение, твердости, гидростатических испытаний и неразрушающего контроля.

Изготовление на заказ

Мы можем изготовить зубчатые ребристые трубы P22 по чертежам заказчика или требованиям теплового расчета, в том числе по индивидуальному заказу:

  • Длина трубки
  • Высота плавника
  • шаг плавника
  • Толщина ребра
  • Плотность плавников
  • Материал ребра
  • Метод крепления плавника
  • Голые концы
  • Упаковка и маркировка

размеры трубки и геометрия ребер вместе с требуемой температурой газа, давлением на трубке, скоростью газа и допустимым перепадом давления.позволяет оптимизировать конструкцию оребренной трубы для предполагаемой работы экономайзера.

Краткое описание продукта

ASTM A335 P22 Зубчатые ребристые трубы для экономайзеров-утилизаторов-утилизаторовобъединить трубку из жаропрочной хромомолибденовой стали с увеличенной зубчатой ​​поверхностью теплопередачи. Они созданы в первую очередь дляЭкономайзеры-утилизаторы и промышленные системы рекуперации отходящего тепла, где важны эффективная рекуперация тепла, механическая надежность и долгосрочная работа при высоких температурах.
