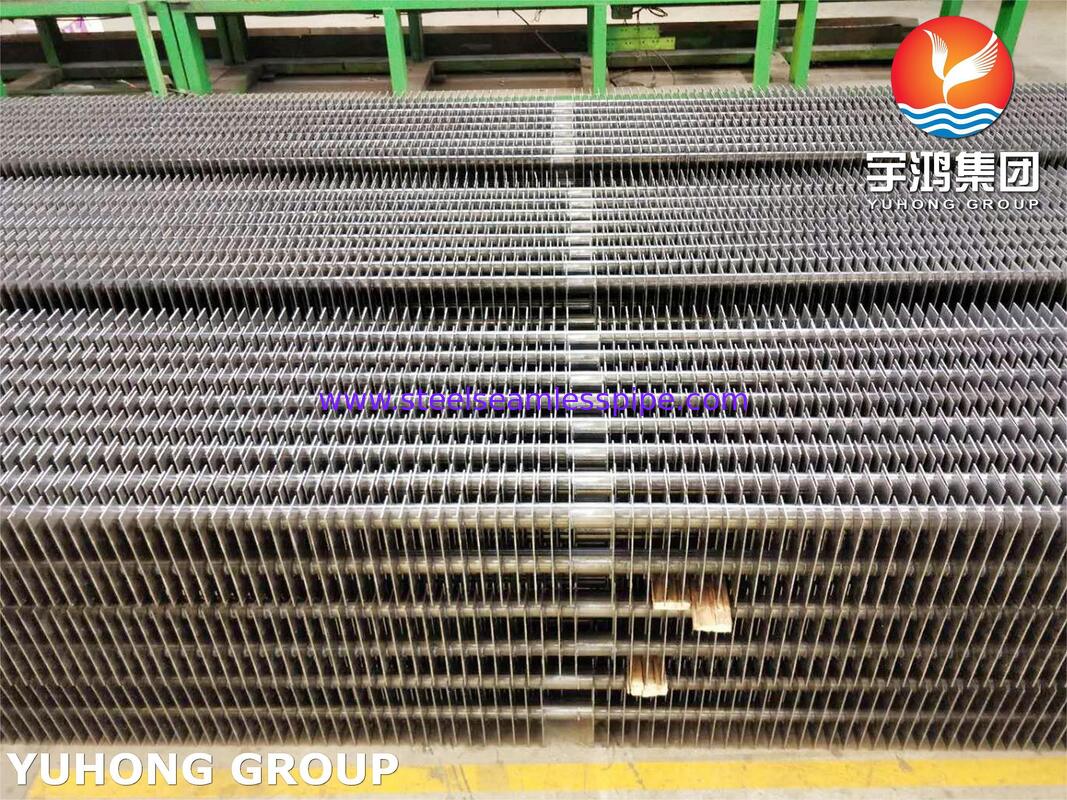

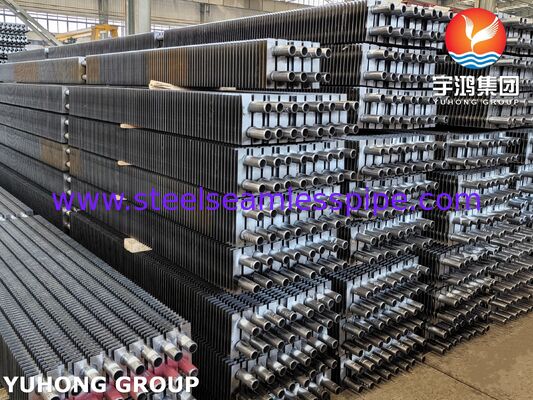

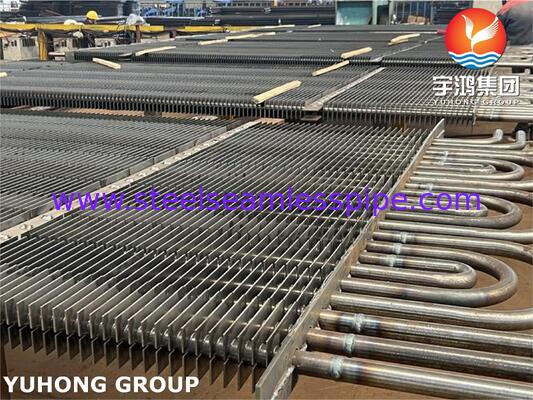

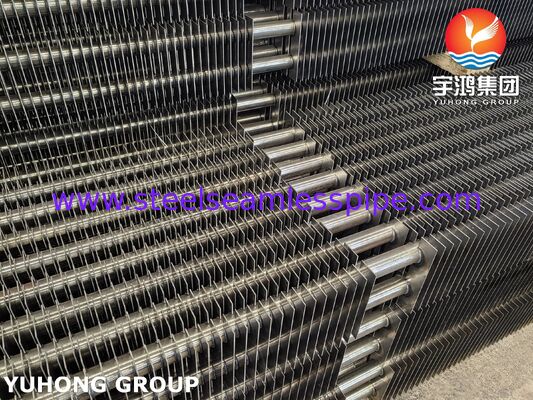

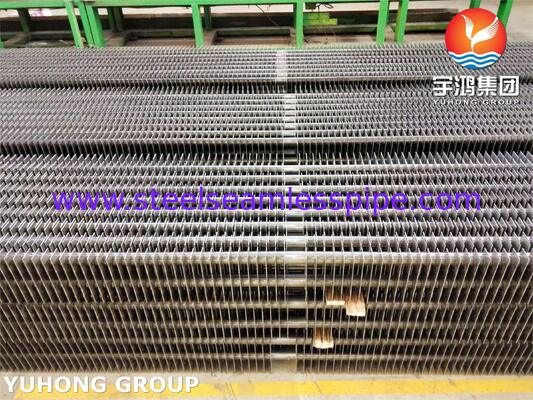

Трубы с высокочастотной сваркой и оребрением для пароперегревателей – ASTM A192
Обзор продукта
Трубы с высокочастотной сваркой и оребрением для пароперегревателей представляют собой теплообменные компоненты, разработанные для повышения тепловой эффективности в промышленных котлах, электростанциях, установках рекуперации отходящего тепла и системах парогенерации. Изготовленные из базовой трубы из углеродистой стали ASTM A192 и оребренные с помощью высокочастотной сварки, эти изделия увеличивают эффективную площадь теплопередачи, помогая оборудованию извлекать больше тепла из горячих дымовых газов и передавать его котельной воде или пару.
Наши трубы с высокочастотной сваркой и оребрением сочетают в себе несущую давление трубу из углеродистой стали с прочно прикрепленными ребрами для обеспечения эффективного теплообмена, надежной конструкции и гибких вариантов конфигурации для требовательных тепловых применений. Размеры труб, геометрия ребер и спецификации материалов могут быть настроены в соответствии с требованиями проекта и условиями проектирования оборудования.
Важное примечание по материалу: ASTM A192/A192M охватывает бесшовные трубы из углеродистой стали для котлов и пароперегревателей для работы под высоким давлением. Стандарт сам по себе не определяет полный процесс высокочастотной сварки ребер, поэтому для готовой оребренной трубы должны быть указаны отдельные требования к материалу ребер, целостности сварки, допускам на размеры и инспекции.
Основные характеристики продукта
Улучшенная теплопередача: Ребра увеличивают внешнюю площадь теплопередачи, обеспечивая более эффективную рекуперацию тепла из дымовых газов.
Присоединение ребер методом высокочастотной сварки: Процесс сварки создает непрерывное, надежное соединение между полосой ребра и базовой трубой при изготовлении по квалифицированным процедурам.
Труба из углеродистой стали под давлением: Материал ASTM A192 подходит для указанных условий эксплуатации котлов и пароперегревателей при соблюдении проектных ограничений.
Настраиваемая геометрия ребер: Высота, толщина, шаг и конфигурация ребер могут быть выбраны для балансировки теплопередачи, перепада давления по газовой стороне и устойчивости к обрастанию.
Гибкие варианты производства: Длина трубы, покрытие ребрами, подготовка концов и участки без ребер могут быть адаптированы к компоновке котла.
Производство с акцентом на качество: Прослеживаемость материалов, контроль размеров и соответствующее тестирование целостности сварки помогают обеспечить стабильное качество производства.
Типичные области применения
Пароперегреватели промышленных котлов
Используются в соответствующих конфигурациях котлов для улучшения теплопередачи по газовой стороне и контроля температуры пара.
Производство электроэнергии
Применяются в секциях рекуперации тепла котлов, где рабочая температура, давление и коррозионная среда совместимы с выбранной углеродистой сталью.
Системы рекуперации отходящего тепла
Помогают извлекать полезную тепловую энергию из промышленных выхлопных газов в соответствующим образом спроектированном оборудовании для рекуперации тепла.
Стандартные диапазоны размеров
Ниже приведены типичные коммерческие диапазоны производства труб с высокочастотной сваркой и оребрением. Они являются ориентировочными, а не обязательными требованиями к размерам, установленными ASTM A192. Окончательные размеры должны быть согласованы в соответствии с конструкцией котла, расчетами теплопередачи и спецификациями проекта.
Параметр |
Типичный диапазон |
Наружный диаметр базовой трубы |
19,05–76,2 мм |
Толщина стенки базовой трубы |
2,0–8,0 мм |
Длина трубы |
3000–18000 мм |
Высота ребра |
10–25 мм |
Толщина ребра |
0,8–1,5 мм |
Шаг ребра |
2,5–8,0 мм |
Материал ребра |
Углеродистая сталь или другой указанный совместимый материал |
Конфигурация ребра |
Сплошное, зубчатое или профиль, специфичный для проекта |
Крепление ребра |
Высокочастотная контактная сварка |
Настройка: Другие размеры могут быть доступны в зависимости от производственных возможностей. Пожалуйста, уточните диаметр базовой трубы, толщину стенки, материал ребра, шаг ребра, высоту ребра, длину трубы и применимый стандарт перед заказом.
Химический состав по ASTM A192
ASTM A192/A192M-24 устанавливает следующие пределы химического состава для трубы из углеродистой стали.
Элемент |
Состав, вес.% |
Углерод (C) |
0,06–0,18 |
Марганец (Mn) |
0,27–0,63 |
Фосфор (P) |
≤ 0,035 |
Сера (S) |
≤ 0,035 |
Кремний (Si) |
≤ 0,25 |
Эти пределы относятся к материалу базовой трубы ASTM A192, а не автоматически к полосе ребра. Материал ребра должен соответствовать собственным требованиям к марке и химическому составу.
Механические свойства
Типичные требуемые механические свойства для труб из углеродистой стали ASTM A192 для котлов включают следующее:
Свойство |
Требование ASTM A192 |
Предел прочности на растяжение, минимум |
325 МПа (47 кси) |
Предел текучести, минимум |
180 МПа (26 кси) |
Относительное удлинение на 50,8 мм (2 дюйма), минимум |
35% |
Твердость по Бринеллю, максимум, при толщине стенки ≥ 5,1 мм |
137 HBW |
Твердость по Роквеллу, максимум, при толщине стенки < 5,1 мм77 HRBW |
Стандарт бесшовных труб из углеродистой стали для котлов |
+1
Механические свойства определяются для базовой трубы в соответствии с применимой спецификацией и условиями испытаний. Они не должны рассматриваться как гарантированные свойства всей сварной оребренной сборки. Сварной шов ребра и зона термического влияния требуют соответствующих производственных и инспекционных мер контроля.
Производственный процесс
Подготовка базовой трубы: Закупка и проверка бесшовных труб из углеродистой стали ASTM A192, включая идентификацию материала, размеры и прослеживаемость.
Подготовка поверхности: Очистка трубы и контактных поверхностей ребер для обеспечения стабильной сварки.
Формирование ребра: Подготовка указанной полосы ребра и контроль ее толщины, высоты, шага и профиля.
Высокочастотная сварка: Непрерывная сварка ребра вдоль трубы с использованием квалифицированной процедуры с контролируемыми параметрами сварки.
Коррекция размеров: Проверка выравнивания ребер, равномерности шага, прямолинейности трубы и размеров концов.
Отделка: Удаление недопустимых выступов сварки или поверхностных дефектов с использованием утвержденных методов, без ущерба для сварного шва или стенки трубы.
Окончательная инспекция: Проверка готового изделия на соответствие спецификации закупки и применимому плану инспекции.
Методы инспекции и испытаний
План обеспечения качества для труб с высокочастотной сваркой и оребрением для пароперегревателей может включать:
Инспекция или испытание
Назначение |
Проверка сертификата материала |
Подтверждает марку базовой трубы, номер плавки и химический состав |
Химический анализ |
Проверяет соответствие ASTM A192 при необходимости |
Испытание на растяжение |
Проверяет предел прочности на растяжение, предел текучести и относительное удлинение базовой трубы |
Испытание на твердость |
Проверяет соответствие применимым пределам твердости базовой трубы |
Контроль размеров |
Измеряет диаметр трубы, толщину стенки, высоту ребра, шаг, толщину и длину |
Визуальный осмотр |
Выявляет поверхностные дефекты, неровные ребра и видимые нарушения сварного шва |
Испытание на целостность сварки |
Оценивает целостность соединения ребра с трубой с использованием квалифицированного метода и согласованных критериев приемки |
Гидравлические испытания |
Испытывает границу давления, где это требуется применимой спецификацией трубы или проектом |
Неразрушающий контроль |
Дополнительные методы могут быть указаны в зависимости от конструкции сварного шва, условий эксплуатации и кода проекта |
Окончательная документация |
Регистрирует результаты инспекции, прослеживаемость материалов и применимые сертификаты испытаний |
Примечание по качеству: ASTM A192 включает требования к указанным испытаниям труб, включая испытания на сплющивание, развальцовку, твердость и гидравлические испытания, в зависимости от применимого издания и требований к заказу. Точные критерии инспекции и приемки для сварного шва ребра, выполненного методом высокочастотной сварки, должны быть определены отдельно. |
Преимущества продукта
Увеличенная эффективная площадь теплопередачи по сравнению с голой трубой того же номинального диаметра.
Возможность уменьшения размера теплообменника или улучшения рекуперации тепла при условии расчетов теплопередачи и перепада давления.
Механически прикрепленные ребра, разработанные для надежной теплопередачи при надлежащем контроле качества сварки.
Гибкая конфигурация для новых котельных установок и сменных теплообменных пучков.
Прослеживаемость материалов и документация по инспекции доступны в соответствии с согласованными требованиями к закупке.
Совместимость с выбранными применениями котлов и пароперегревателей при условии, что рабочая температура, давление, окисление и коррозионные условия подходят для углеродистой стали.
Информация для заказа
Для получения коммерческого предложения на трубы с высокочастотной сваркой и оребрением для пароперегревателей, пожалуйста, укажите:
Стандарт базовой трубы: ASTM A192/A192M
Наружный диаметр и толщина стенки базовой трубы
Материал ребра и профиль ребра
Высота, толщина и шаг ребра
Длина трубы и количество
Рабочая температура и давление
Применимый код ASME или другой код проекта
Требуемая инспекция, испытания и документация
Требования к доставке и упаковке
