Никелевая сплав бесшовная трубка ASTM B 163 ASM B 423 Incoloy 825 N08825,2.4858 Применение теплообменника
ЮХОНГ ГРУПзанимаются бесшовными трубами из нержавеющей стали уже более 32 лет, каждый год продают более 80000 тонн бесшовных труб из нержавеющей стали.Наши клиенты уже охватывают более 65 стран.Наши бесшовные трубы и трубы из нержавеющей стали широко применялись в горнодобывающей, энергетической, нефтехимической, химической промышленности, пищевой промышленности, бумажной промышленности, газовой и жидкостной промышленности и т.д.ANSI B16.10: B16.19 SCH 5S, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 60, SCH 80S, XS, SCH 100, SCH 120, SCH 160, XXS
Никелевая сплавная трубка Incoloy 825
Никель-железо-хром сплав с добавлением молибдена, меди и титана.
Никель в сочетании с молибденом и
медь, также дает выдающуюся устойчивость к редуктивным средам, таким как содержащие серный и
Молибден также помогает устойчивости к коррозии ям и трещин.
Содержание хрома дает устойчивость к различным окислительным веществам, таким как азотная кислота, нитраты и
Титановый добавка служит, при соответствующей тепловой обработке, для стабилизации сплава против
чувствительность к межзернистой коррозии.
Сплав INCOLOY 825 обозначается как UNS N08825 и Werkstoff Number 2.4858. Входит в NACE
MR0175 для нефтегазового обслуживания.
Стержень, прут, проволока и ковальный материал: BS 3076NA16, ASTM B 425, ASTM B 564, ASME SB 425, ASME
SB 564, ASME Code Case N-572, DIN 17752, DIN 17753, DIN 17754, VdTÜV 432, ISO 9723, ISO 9724,
ISO 9725.
Плитка, лист и полоса: BS 3072NA16, BS 3073NA16, ASTM B 424, ASTM B 906, ASME SB 424, ASME
SB 906, DIN 17750, VdTÜV 432, ISO 6208.
Трубы и трубы: BS 3074NA16, ASTM B 163, ASTM B 423, ASTM B 704, ASTM B 705, ASTM B 751,
ASTM B 775, ASTM B 829, ASME SB 163, ASME SB 423, ASME SB 704, ASME SB 705, ASME SB 751,
ASME SB 775, ASME SB 829, ASME Код Случай 1936, DIN 17751, VdTÜV 432, ISO 6207.
Другие: ASTM B 366, ASME SB 366, DIN 17744

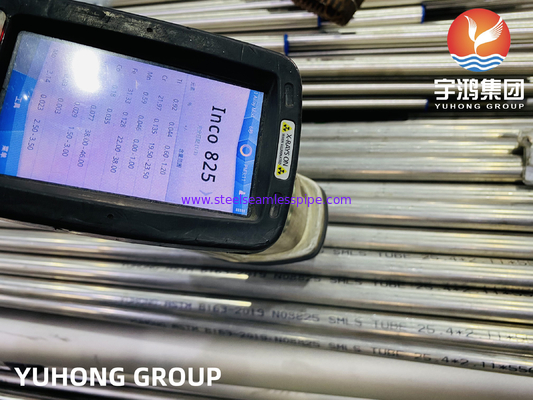

Химический состав
Никель38.0-46.0
Железо22.0 мин.
Хром19.5-23.5
Молибден2.5-3.5
Медь1.5-3.0
Титан0.6-1.2
Углерод0.05 максимум.
Манганец1.0 максимум.
Сера0.03 максимум.
Кремний0.5 максимум.
Алюминий0.2 максимум.

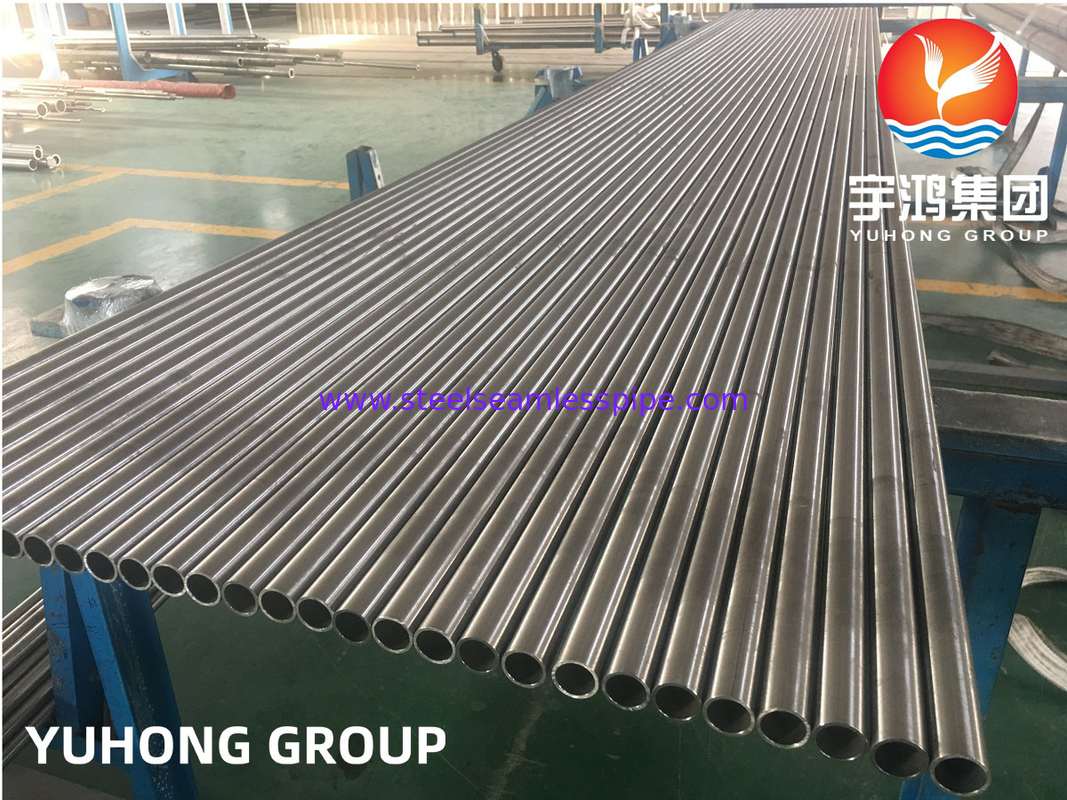

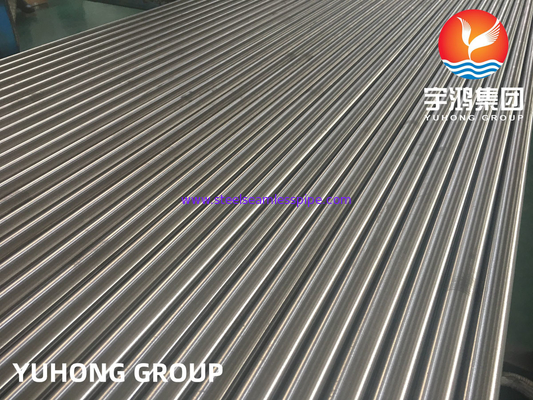

ИНКОЛОЙ 825 Бесшовные трубки
Номер UNS: UNS N08825
Вещество No 2.4858
Вышеперечисленные названия являются торговыми названиями и/или торговыми марками конкретных производителей, включая Special Metal Corporation.Заказы будут заполнены в соответствии со спецификациями из любого доступного источника.Наименования перечислены исключительно для справки, чтобы помочь определить продукты, соответствующие перечисленным спецификациям.

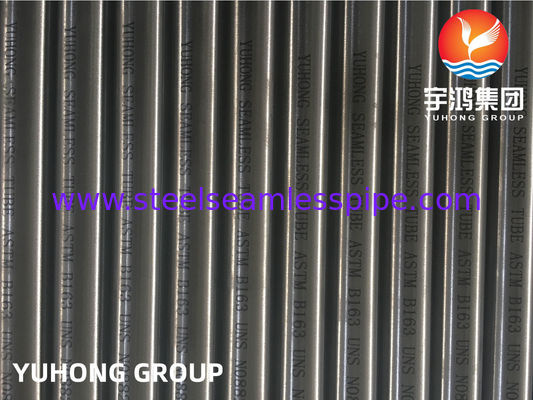

СпецификацииИнколой 825 трубы- UNS N08825
Ассортимент продукции- Бесшовные трубки толщиной от 6 мм ОД до 0,7 мм до 50,8 мм ОД до 3 мм.
Спецификации- Б 163/Б 423. Условия финиша...Холодный раствор, прожектованный и маринованный / Холодный светлый раствор, прожектованный / NACE MRO 175 |  |
Элемент | % | Элемент | % |
| Никель | 38.0-46.0 | Углерод | 0.05 максимум |
| Хром | 19.5--23.5 | Магний | 1.0 максимум |
| Молибден | 2.5-3.5 | Сера | 0.03 максимум |
| Медь | 1.5 - 3.0 | Кремний | 0.5 максимум |
| Титан | 0.6-1.2 | Алюминий | 0.2 максимум |
| Железо | 220,0 мин (~33%) | | |
Противотягательные свойства сплава 825
Таблица 2.Типичные свойства тяги при комнатной температуре (не предназначены для проектирования. Для получения проектных значений см. соответствующую спецификацию материала или продукта)
Форма | | Состояние | 00,2% - стресс
MPa | | Прочность на растяжение
MPa | | Элонг
% |
| Трубка | | Прожаренные | 440 | | 770 | | 35 |
| Трубка | | Холодно затянутые | 880 | | 1000 | | 15 |
Устойчивость к коррозии
Выдающимся свойством инколоя 825 является его коррозионная стойкость.межзернистая коррозия и коррозионный крекинг под давлениемОн особенно полезен в серной и фосфорной кислотах, содержащих серу дымовых газах, кислом газе и нефтяных скважинах и морской воде.
Инколой 825 может быть легко обработан горячим или холодным способом.Для обеспечения максимальной коррозионной стойкости горячеобработанные детали должны быть стабилизированы до использования.Сплав легче сформировать в холоде, чем нержавеющая сталь.
Тепловая обработка
Инколой 825 стабилизируется нагревом при температуре 940 °C. Наиболее мягкая структура получается при температуре 980 °C. Для предотвращения сенсибилизации следует тушить секции, тяжелее листа, ленты и провода.
Применение
Инколой 825 является материалом выбора для широкого спектра применений до температуры примерно 550 °C (1020 °F),
- Химическая обработка
- Переработка ядерного топлива
- Производство кислоты
- Оборудование для маринования
