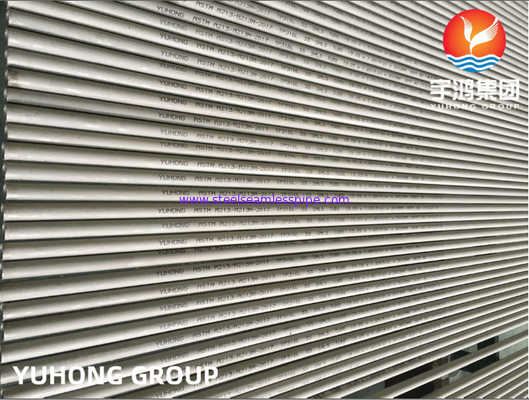

ТРУБКА ТЕПЛООБМЕННИКА ASTM A213 TP316L ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ БЕСШОВНАЯ ТРУБКА
Обзор
Трубы из нержавеющей стали марки 316 или трубы UNS S31600 являются одним из наиболее распространенных сортов нержавеющей стали, обладающим хорошей прочностью, термостойкостью и стойкостью к окислению при постоянной температуре.Ключевыми свойствами этого материала являются высокое содержание хрома и среднее содержание никеля, что делает его устойчивость к окислению, сульфидированию и другим формам горячей коррозии его основными характеристиками.
Марка 316 является стандартной маркой с содержанием молибдена, второй по важности после 304 среди аустенитных нержавеющих сталей.Молибден придает 316 лучшие общие коррозионно-стойкие свойства, чем марка 304, особенно более высокую стойкость к точечной и щелевой коррозии в хлоридных средах.Обладает отличными формовочными и сварочными характеристиками.Он легко раскатывается или формуется в различные детали для применения в промышленности, архитектуре и транспорте.
Марка 316L, низкоуглеродистая версия марки 316, невосприимчива к сенсибилизации (осаждению карбида по границам зерен).Таким образом, он широко используется в сварных компонентах большой толщины (более 6 мм).
Спецификация
Стандартные технические условия ASTM A213/A213M-21a для бесшовных труб из ферритной и аустенитной легированной стали для котлов, пароперегревателей и теплообменников.
ASTM A249 / A249M: Стандартные технические условия для сварного котла из аустенитной стали, теплообменника пароперегревателя и труб конденсатора.
Другой стандарт: DIN 17456, DIN 17458, EN10216-5, ГОСТ 9940-81, ГОСТ 9941-81, JIS-G3463...
| Технические характеристики |
АСТМ А213 / АСМЭ СА213 |
| Размеры |
ASTM, ASME и API |
| Диапазон |
Наружный диаметр 1/2 дюйма - внешний диаметр 12 дюймов. |
| Наружный диаметр |
3,00 мм - 219,10 мм, внешний диаметр от 6,35 мм до 114,3 мм |
| Длина |
Одиночный случайный, двойной случайный и требуемая длина |
| Толщина |
0,40–12,70 мм, 0,8–12,7 мм |
| Расписание |
Щ20, Щ30, Щ40, СТД, Щ80, СС, Щ60, Щ120, Щ140, Щ160, ХХС |
| Тип |
Бесшовные |
| Форма |
Круглая трубка, квадратная трубка, прямоугольная трубка |
| Конец |
Обычный конец, скошенный конец, с протектором |
Трубы и трубки из нержавеющей стали 316L эквивалентные марки:
| СТАНДАРТ |
ВЕРКСТОФ НР. |
УНС |
JIS |
БС |
ГОСТ |
АФНОР |
RU |
| СС 316Л |
1,4404/1,4435 |
S31603 |
СУС 316L |
316С11 / 316С13 |
03Ч17Н14М3 / 03Ч17Н14М2 |
Z3CND17-11-02 / Z3CND18-14-03 |
X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
Химический состав:
| Оценка |
С |
Мн |
Си |
п |
С |
Кр |
Мо |
ни |
Fe |
| СС 316Л |
0,035 макс. |
2,0 макс. |
1,0 макс. |
0,045 макс. |
0,030 макс. |
16.00 - 18.00 |
2.00 - 3.00 |
10.00 - 14.00 |
68,89 мин |
Механические свойства
| Плотность |
Температура плавления |
Предел прочности |
Предел текучести (0,2% смещения) |
Удлинение |
| 8,0 г/см3 |
1399 ° С (2550 ° F) |
Psi – 75000, МПа – 515 |
Psi – 30000, МПа – 205 |
35 % |
Приложения
- 1. Оборудование для приготовления пищи, особенно в хлоридной среде.
- 2. Лабораторные столы и оборудование.
- 3. Прибрежные архитектурные панели, перила и отделка.
- 4. Лодочное оборудование.
- 5. Химическая тара, в том числе транспортная.
- 6. Теплообменники.
- 7. Тканые или сварные экраны для добычи полезных ископаемых, разработки карьеров и фильтрации воды.
- 8. Резьбовые крепления.
- 9. Пружины.
Материал класса
| Американский стандарт |
Аустенитная сталь:
TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L…
Дуплексная сталь:
С32101, С32205, С31803, С32304, С32750, С32760
Другие:TP405,TP409, TP410, TP430, TP439,... |
| Европейский стандарт |
1,4301,1,4307,1,4948,1,4541,1,4878,1,4550,1,4401,1,4404,1,4571,1,4438, 1,4841,1,4845,1,4539,1,4162, 1,4462, 1,4362, 1,441 0, 1,4501 |
| ГОСТ Стандарт |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т,08Х17Н1 5М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Некоторые из тестов качества, проведенных нами, включают
| Испытание на коррозию |
Проводится только по специальному запросу клиента |
| Химический анализ |
Испытание проведено в соответствии с требуемыми стандартами качества |
| Разрушающие/механические испытания |
растяжение |Твердость |Уплощение |Вспышка |Фланец |
| Обратный изгиб и Re.плоские тесты |
Выполняется в полном соответствии с соответствующими стандартами и нормами ASTM A-450 и A-530, что обеспечивает беспроблемное расширение, сварку и использование на стороне заказчика. |
| Вихретоковый контроль |
Сделано для обнаружения однородности в недрах с помощью цифровой системы тестирования дефектов. |
| Гидростатические испытания |
100% гидростатические испытания, проведенные в соответствии с нормами ASTM-A 450 для проверки утечек в трубах, и максимальное давление, которое мы можем выдержать 20 МПа / 7 с. |
| Испытание воздухом под давлением |
Для проверки любых признаков утечки воздуха |
| Визуальный осмотр |
После пассивации каждый отрезок труб подвергается тщательному визуальному осмотру обученным персоналом для выявления дефектов поверхности и других дефектов. |
Дополнительное тестирование
Помимо вышеперечисленных испытаний, мы также проводим дополнительные испытания выпускаемой продукции.Тесты, проводимые в рамках этого, включают:
- - Вихретоковый контроль
- - ОП-тестирование
- - Радиографическое тестирование
|
- - Коррозионные испытания
- - Микротестирование
- - Тестирование макросов
|
- - Тестирование МКГ
- - Ультразвуковой контроль
- - Испытание на проникновение жидкости
|
