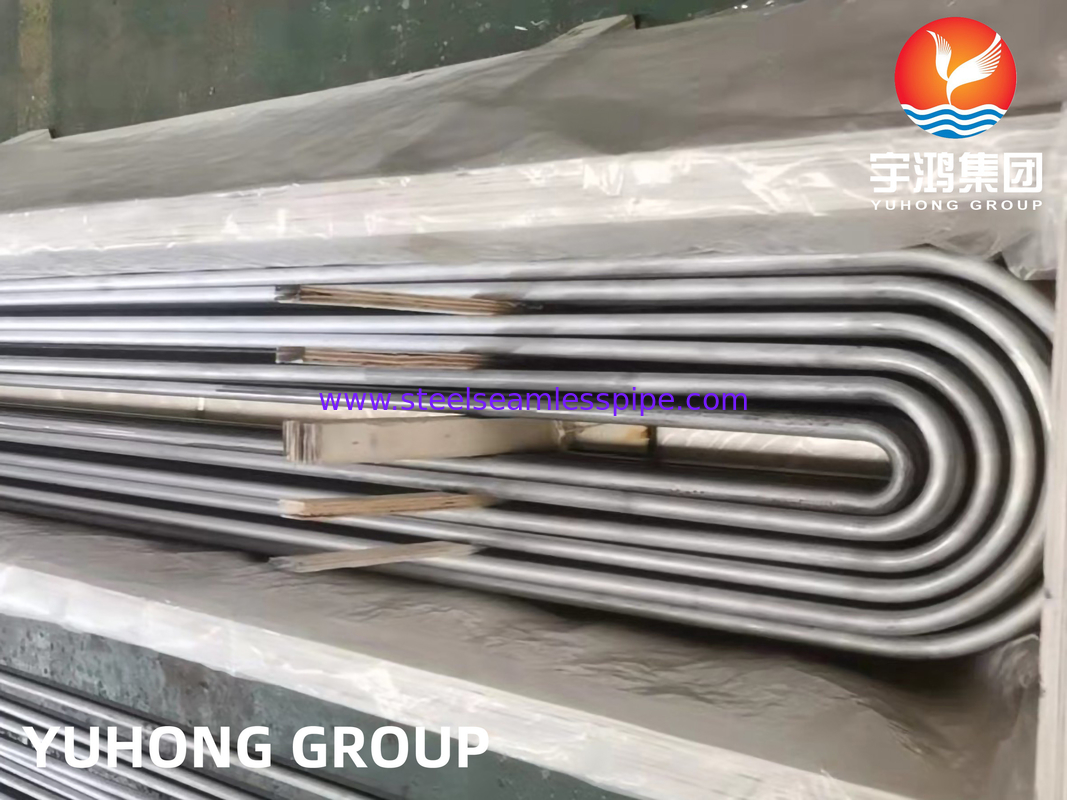

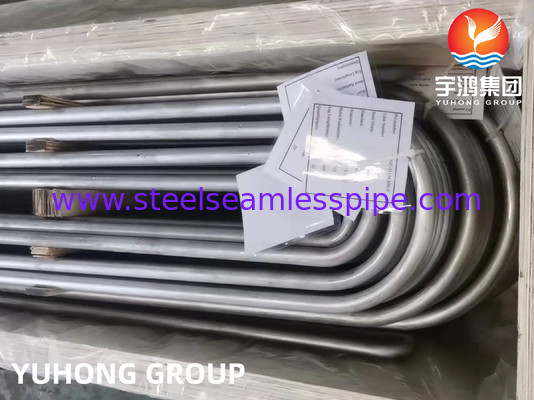

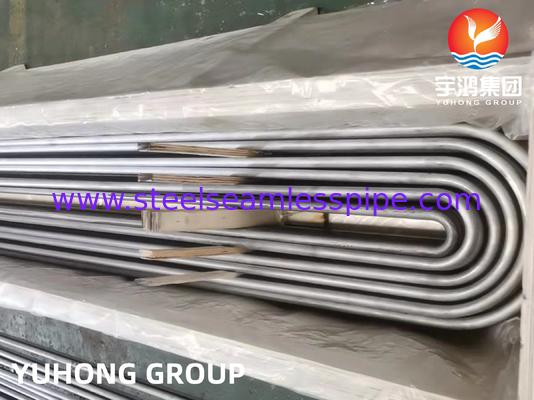

ASME SA213 TP444 Нержавеющая сталь U Bend Heat Exchanger Tube
Введение
ASME SA213 TP444 представляет собой ферритическую трубу из нержавеющей стали, предназначенную для высокотемпературной и коррозионной среды, обычно используемую в теплообменниках, котлах и супернагревателях.Дизайн U-обгорания позволяет тепловое расширение и эффективную передачу тепла в оболочке и трубке теплообменников.
Спецификации материала
Стандарт: ASME SA213 (бесшовный ферритический и аустенитный котел из сплава стали, сверхнагреватель и трубы для теплообменника)
Степень: TP444 (феритная нержавеющая сталь с повышенной коррозионной стойкостью)
Обозначение UNS: S44400
Химический состав
|
Элемент
|
Состав (%)
|
|
Хром (Cr)
|
17.5 - 19.5
|
|
Молибден (Mo)
|
1.75 - 2.50
|
|
Никель (Ni)
|
≤ 1.00
|
|
Манган (Mn)
|
≤ 1.00
|
|
Кремний (Si)
|
≤ 1.00
|
|
Углерод (С)
|
≤ 0.025
|
|
Азот (N)
|
≤ 0.035
|
|
Титан (Ti) / Ниобий (Nb)
|
Стабилизирован (для повышения коррозионной стойкости)
|
Механические свойства
|
Недвижимость
|
Стоимость
|
|
Прочность на растяжение
|
≥ 415 MPa (60 ksi)
|
|
Сила урожая
|
≥ 275 МПа (40 кси)
|
|
Удлинение
|
≥ 20%
|
|
Твердость (Rockwell B)
|
≤ 90 HRB
|
Ключевые особенности и преимущества
Отличная коррозионная устойчивость Противоположность отверстиям, коррозии трещин и коррозионному трещину под давлением (SCC) в хлоридной среде.
Высокотемпературная производительность: Подходит для теплообменников, работающих при высоких температурах.
Ферритное строение Магнитное, с хорошей устойчивостью к окислению и масштабированию.
Стабилизировано Ти/Нб ∙ Предотвращает сенсибилизацию и межзернистую коррозию.
U-Bend дизайн позволяет тепловое расширение, уменьшает напряжение и улучшает эффективность теплопередачи.
Заявления
Теплообменники из оболочек и труб
Конденсаторы и испарители
Котлы и супернагреватели электростанций
Оборудование для химической обработки
Нефтяные и газовые нефтеперерабатывающие предприятия
Производство и испытания
Конструкция без швов (холодный или горячий)
Формирование с помощью U-угиба (холодное изгибание с точным радиусом)

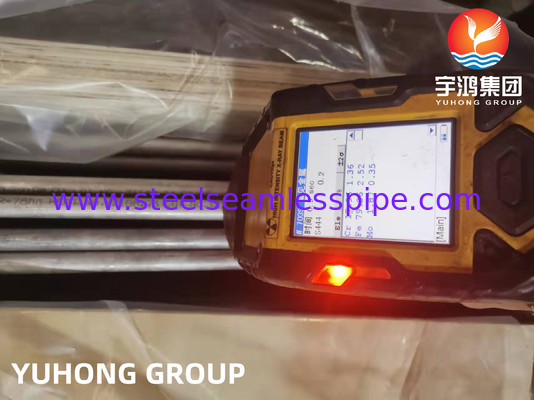

Неразрушающее испытание (NDT) (водоворотный ток, гидростатический, ультразвуковой)
Тепловая обработка (Аннулированная для оптимальной коррозионной стойкости)
Сравнение с другими категориями
|
Уровень
|
Тип
|
Основное различие
|
|
TP304/TP316
|
Аустенитные
|
Более высокое содержание Ни, лучшая прочность
|
|
TP430
|
Ферритное
|
Более низкий Mo, меньшая коррозионная устойчивость
|
|
TP444
|
Ферритное
|
Более высокая Мо и стабилизация, лучшая устойчивость к хлоридам
|
Заключение
ASME SA213 TP444 U-угибающая трубка идеально подходит для коррозионных и высокотемпературных теплообменников, предлагая превосходную устойчивость к хлоридам по сравнению со стандартными ферритовыми сортами.Конструкция с углублением в У повышает тепловую производительность при одновременном снижении механического напряжения.
