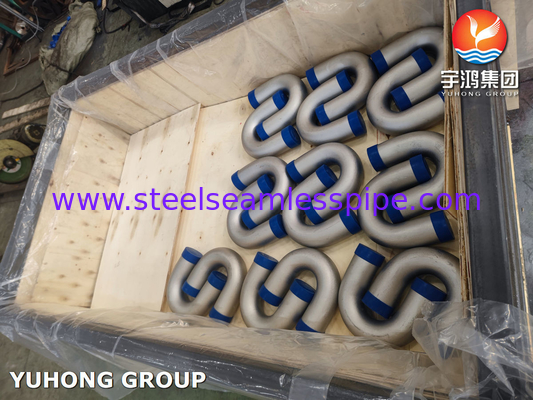

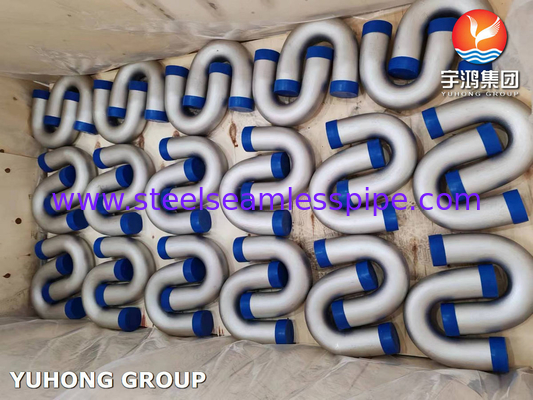

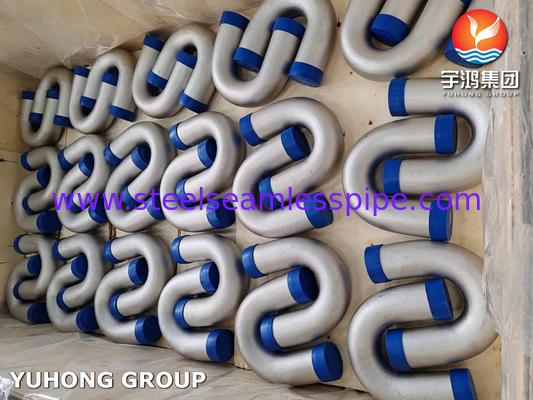

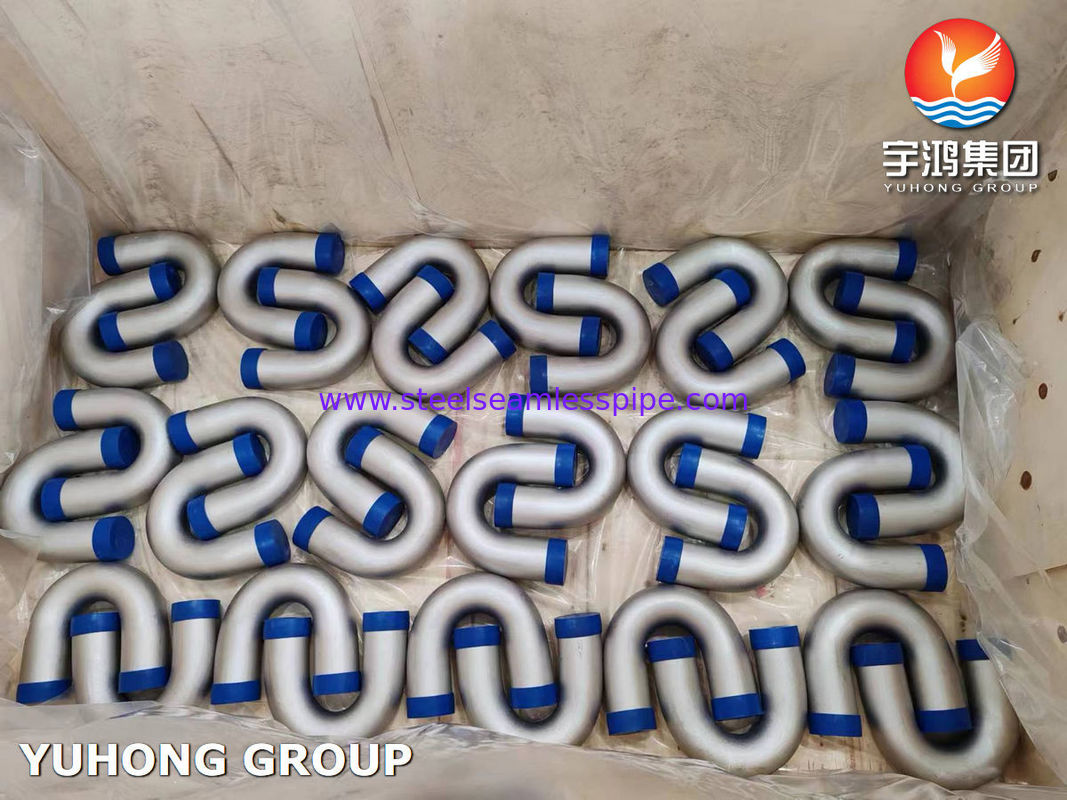

ASME SA213 TP316L, 1.4404 Нержавеющая сталь U Bend Heat Exchanger Tubes для нагревателей на огне
ASMEОни разрабатывают стандарты и кодексы для широкого спектра инженерных практик, включая Кодекс ASME о котлах и сосудах под давлением (BPVC),который содержит спецификации материалов, изготовление и осмотр котлов и сосудов под давлением.
SA213: Это специальный раздел Кодекса ASME о котлах и сосудах под давлением, который рассматривает бесшовные ферритовые и аустенитовые стальные котлы, сверхнагреватели и трубы для теплообменников.SA213 определяет требования к этим трубам с точки зрения состава материала., размеры, механические свойства и методы испытаний.
TP316L: Это обозначение материала для стали, используемой в трубах. "TP" означает "Tube, Pressure", что указывает на то, что материал предназначен для использования в приложениях для pressure vessels."316L" - это класс нержавеющей сталиВ данном случае она указывает, что сталь содержит приблизительно 16-18% хрома, 10-14% никеля, 2-3% молибдена и максимум 0,03% углерода,с "L", указывающей, что это низкоуглеродный вариант.
Характеристики:
1. Сопротивляемость коррозии: Нержавеющая сталь TP316L обладает превосходной коррозионной стойкостью, особенно в кислой и коррозионной среде.такие как химическая обработка и морская среда.
2Высокотемпературная устойчивость: TP316L демонстрирует хорошую прочность при повышенных температурах, что делает его подходящим для применения при высоких температурах, таких как котлы, сверхнагреватели и теплообменники.
3Низкое содержание углерода: "L" в TP316L означает низкоуглеродный, который обеспечивает повышенную устойчивость к сенсибилизации и межгранулярной коррозии.Это делает TP316L более свариваемым и менее восприимчивым к осадкам карбида в зонах, подверженных воздействию тепла во время сварки.
4Отличная свариваемость: Низкое содержание углерода TP316L повышает его свариваемость, позволяя сваривать без последующей отжигания во многих случаях.
5Устойчивость к появлению и разрыву под давлением.: TP316L обладает хорошей стойкостью к прополкам и разрыву напряжения при высоких температурах, обеспечивая долгосрочную производительность в условиях теплового напряжения.
6. Хорошая формальность и изготовляемость: Нержавеющая сталь TP316L легко формируется и изготавливается в различные формы, что делает ее универсальной для различных производственных процессов и приложений.
7Гигиенические свойства: TP316L обычно используется в таких отраслях промышленности, как пищевая промышленность, фармацевтика и санитарные приложения из-за его гигиенических свойств и устойчивости к коррозии в процессах стерилизации.
8Применения высокой чистоты: TP316L часто предпочтительнее для применений, требующих высоких уровней чистоты, таких как в полупроводниковой промышленности, из-за его минимального риска загрязнения.
Эквивалентные классы:
| Уровень |
СНО |
AFNOR |
У.Н. |
JIS |
ГОСТ |
EN |
UNI |
АИСИ |
| SS316L |
S31603 |
2 CND 17-12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
Химический состав:
| Уровень |
TP316 |
TP 316L |
| СНО |
S31600 |
S31603 |
| Углерод (С) Макс. |
0.08 |
0.035 |
| Манган (Mn) Макс. |
2.00 |
2.00 |
| Фосфор (P) Макс. |
0.045 |
0.045 |
| Сера (S) Макс. |
0.030 |
0.030 |
| Кремний (Si) Макс. |
1.00 |
1.00 |
| Хром (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| Никель (Ni) |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| Молибден (Mo) |
2.0 ¢ 3.0 |
2.0 ¢ 3.0 |
| Железо (Fe) |
Оставшиеся |
Оставшиеся |
Механические свойства:
| Оценки |
СНО |
Прочность на растяжение |
Сила урожая |
Удлинение в 2 дюйма (мин.) |
Макс, твердость Роквелл. |
| Кси |
MPa |
Кси |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Применение:
Теплообменники: ASME SA213 TP316L U-гибкие трубы широко используются в системах теплообменников, где они облегчают передачу тепла между жидкостями при сохранении высокого уровня коррозионной устойчивости.Они пользуются популярностью за свою долговечность и способность выдерживать суровые условия эксплуатации.
Котлы: В применении котлов, TP316L U изгибные трубы играют жизненно важную роль в поддержании эффективной передачи тепла, обеспечивая оптимальную производительность системы котла.Противокоррозионные свойства нержавеющей стали TP316L делают ее идеальным выбором для таких критических приложений.
Производство энергии: У-гибкие трубы из нержавеющей стали TP316L являются важнейшими компонентами электростанций.Они используются в различных теплообменниках и системах производства пара, где присутствуют высокотемпературные и коррозионные среды..
Химическая и нефтехимическая промышленность: TP316L U-гибкие трубы имеют применение в химических заводах и нефтеперерабатывающих заводах, где необходима устойчивость к коррозии от агрессивных химических веществ.и другое технологическое оборудование.
Нефтяная и газовая промышленность: В нефтегазовом секторе ТП316L U изгибные трубы используются в теплообменниках и трубопроводах, где они вступают в контакт с коррозионными жидкостями и высокими температурами.Их надежность и коррозионная устойчивость делают их подходящими для таких требовательных условий.
Пищевая и фармацевтическая промышленность: ТП316L нержавеющая сталь У-гигиенические трубы также используются в отраслях промышленности, где гигиена и коррозионная стойкость являются критическими, такими как пищевая промышленность и фармацевтическая промышленность.Их предпочитают за их очищаемость и устойчивость к загрязнению.
