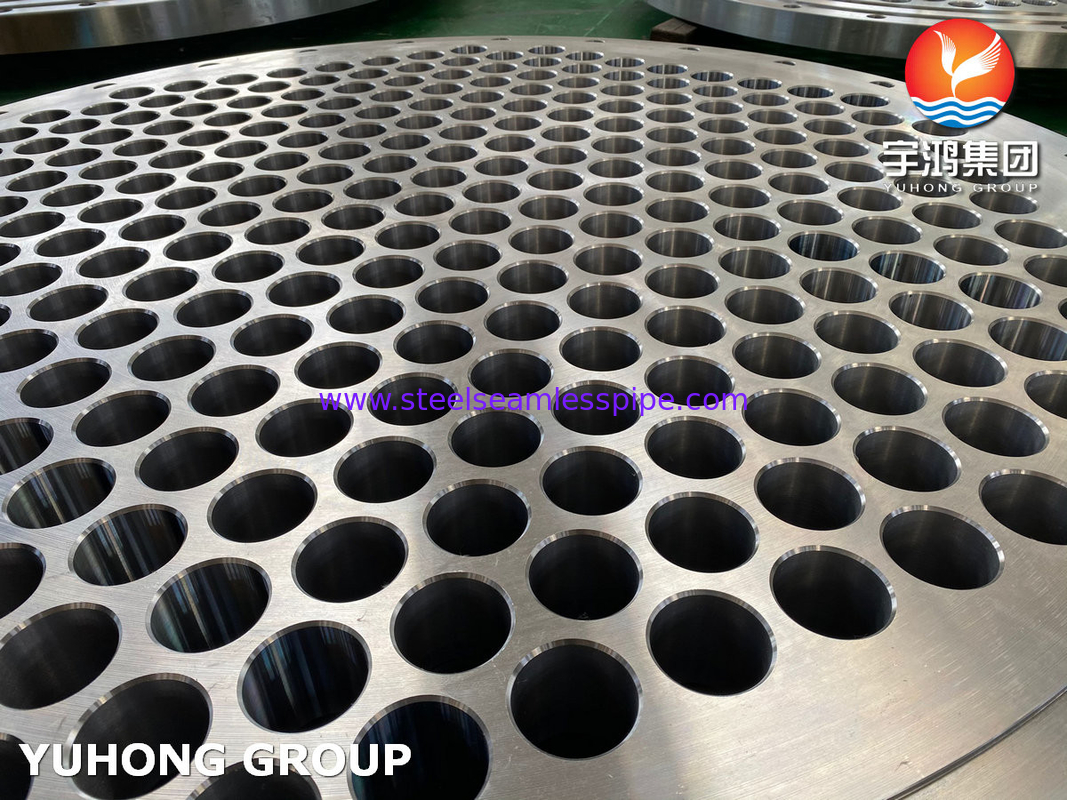

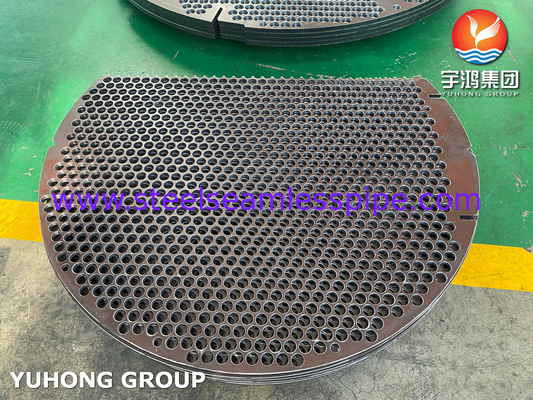

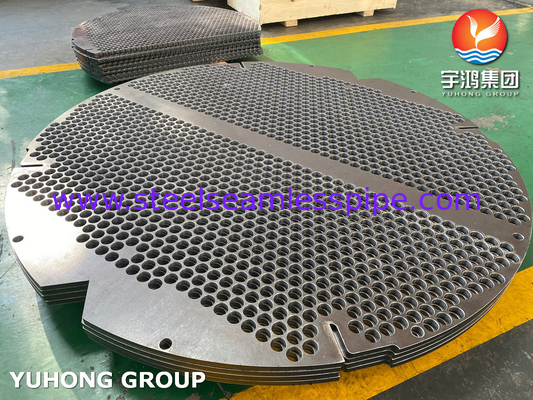

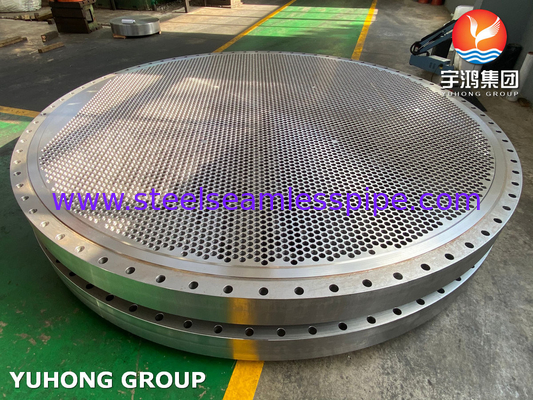

Нержавеющая сталь ASTM A182 F304L/F316L Трубные листы и баффли для теплообменника
Что такое трубчатые листы и баффлы?
Лист труб: Тюбельный лист - это пластина или трубка, которая используется в качестве опоры для труб в теплообменнике.из нержавеющей стали, или латунь.
Переключатели: Баффлеры - это пластины или устройства, которые помещаются в теплообменник для направления потока жидкостей и повышения эффективности теплопередачи.что создает турбулентность и усиливает теплопередачу между жидкостью и трубкамиБаффлы могут быть изготовлены из различных материалов, включая металлы, синтетические материалы и керамику.
Каковы основные свойства и преимущества трубчатых листов и баффлов?
1.Лист труб:
(1)Основные свойства:
- Высокая прочность и стабильность для поддержания веса и давления труб
- Хорошие свойства теплопередачи для обеспечения эффективного теплообмена между жидкостью и трубами
- Совместимость материала с трубами и теплообменником для предотвращения коррозии и эрозии
(2)Преимущества:
- обеспечивает надежное механическое закрепление труб
- позволяет легко снимать и заменять отдельные трубы для обслуживания и очистки
- могут быть спроектированы для размеров труб и конфигураций для оптимизации теплопередачи
2.Сдвиги:
(1)Основные свойства:
- Способность стимулировать турбулентность в жидкости, что повышает эффективность теплопередачи
- Устойчивость к деформации или повреждению из-за высокой скорости и давления жидкости в теплообменнике
- Совместимость материала с средой жидкости и теплообменника для предотвращения коррозии и эрозии
(2)Преимущества:
- Улучшает теплопередачу, увеличивая площадь поверхности труб, подверженных воздействию жидкости
- уменьшает вероятность наличия мертвых зон или зон низкого потока в теплообменнике, что может привести к снижению производительности
- могут быть спроектированы в различных формах и конфигурациях для оптимизации потока жидкости и эффективности теплопередачи
Метод анализа трубных листов
Показывает стандарт, используемый для анализа:
- TEMA - Ассоциация производителей трубчатых обменников
- ASME - ASME Раздел VIII, Раздел 1, Раздел UHX или ASME Раздел VIII, Раздел 2, Часть 4
-Выбранный вариант в коде дизайна определяет, использует ли программное обеспечение раздел 1 или раздел 2.
-PD 5500 (британский код) - британский кодекс судов под давлением, раздел 3.9, плоские трубки теплообменника
- EN-13445
F316L Химический состав
| Символ класса |
Номер UNS |
Сплав |
Элементы |
Состав в % |
| F316L |
S31603 |
18 хрома, 8 никеля, модифицированного молибденом,
низкоуглеродный 316LG |
Углерод |
0.030 максимум |
| Магний |
2.00 максимум |
| Фосфор |
0.045 максимум |
| Сера |
0.030 максимум |
| Кремний |
1.00 максимум |
| Никель |
10.0-15.0 |
| Хром |
16.0-18.0 |
| Молибден |
2.00-3.00 |
| Азот |
0.10 |
F304LХимический состав:
| В |
Мн |
П |
S |
Да, да. |
Ни. |
КР |
| 0.03 |
2 |
0.045 |
0.03 |
1 |
8-13 |
18-20 лет |
Какие применения имеют трубчатые листы и баффлы?
Трубчатые листы и бафлеты обычно используются в теплообменниках в различных отраслях промышленности, в том числе:
1Нефть и газ: теплообменники используются для передачи тепла между горячими и холодными жидкостями на нефтеперерабатывающих заводах, газоперерабатывающих заводах и нефтехимических предприятиях.
2Производство электроэнергии: теплообменники используются в электростанциях для передачи тепла из пара или газа в воду, которая затем используется для производства электроэнергии.
3Химическая обработка: теплообменники используются в химических перерабатывающих установках для передачи тепла между жидкостями при производстве различных химических веществ.
4Продукты питания и напитки: теплообменники используются в производстве продуктов питания и напитков для охлаждения или нагрева ингредиентов во время обработки.
5. HVAC: теплообменники используются в системах отопления, вентиляции и кондиционирования воздуха для передачи тепла между воздухом и жидкостями, что помогает регулировать температуру и влажность в помещении.
Во всех этих отраслях трубные листы и баффлы играют важную роль в обеспечении эффективной теплопередачи и сохранении структурной целостности теплообменника.
