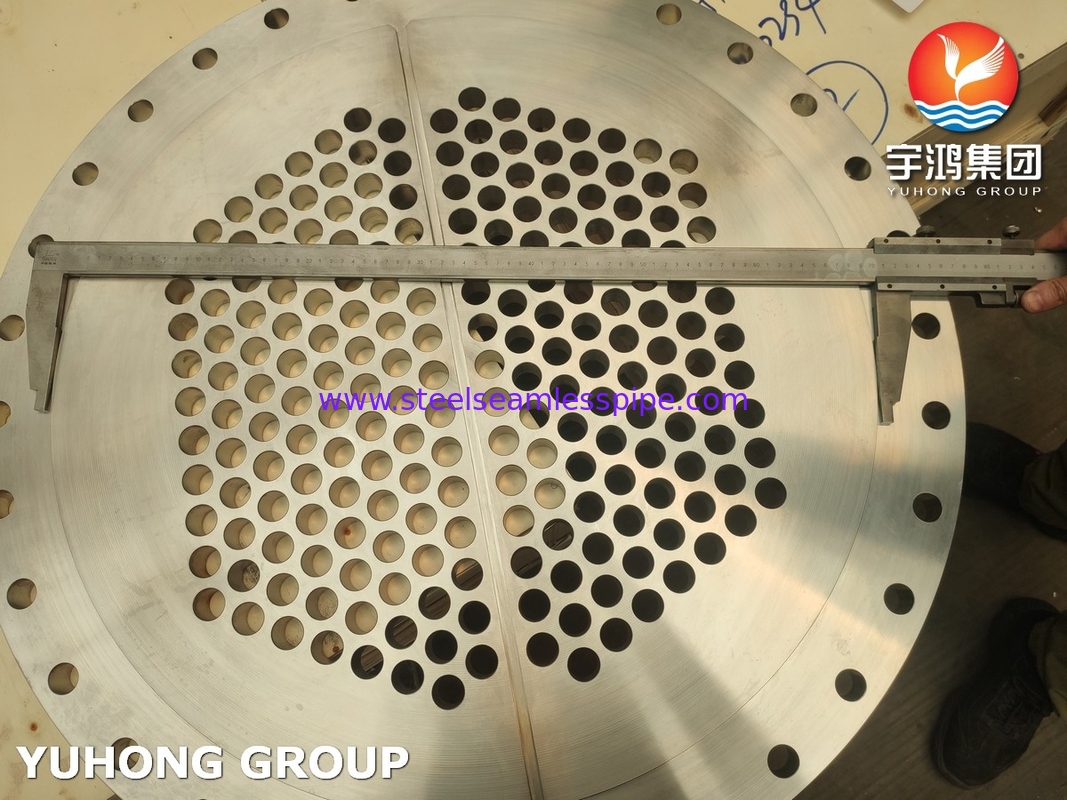

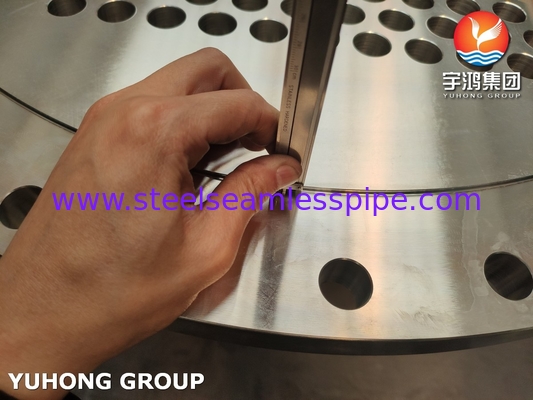

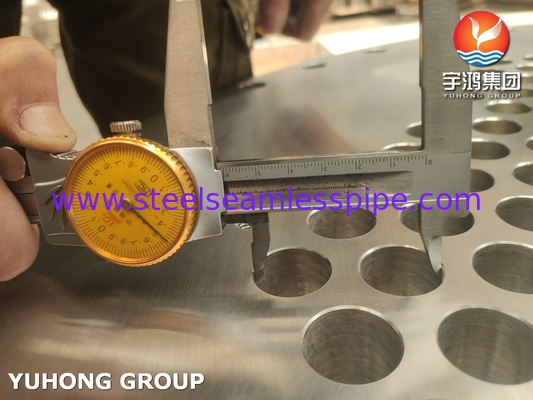

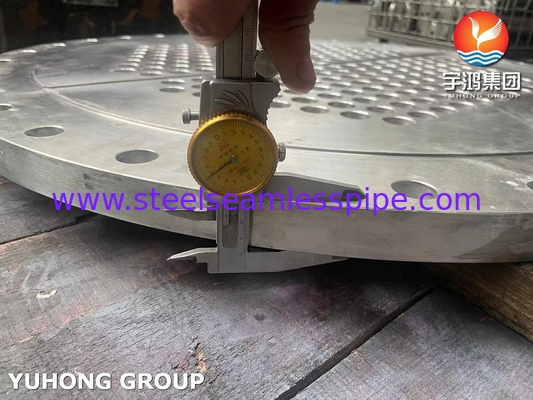

АСТМ A182 F304 Трубные листы из нержавеющей стали для теплообменника

ASTM A182 F304 / UNS S30400 Трубные пластины из нержавеющей стали

Трубчатый лист (или трубчатая пластина) является важным компонентом в теплообменниках и других подобных системах.) и специальные требования к давлению, температуры и типа жидкости. Трубчатая оболочка обеспечивает структурную поддержку труб, предотвращая их движение и обеспечивая плотное уплотнение. Она отделяет два потока жидкости,позволяет передачу тепла при предотвращении смешиванияДоступные материалы включают: нержавеющую сталь, углеродистую сталь, титан, сплавную сталь и облицовочную сталь в зависимости от среды использования и применения.

Спецификация

Виды труб:

• Плоские трубчатые листы: обычно используются в теплообменниках с оболочкой и трубкой.

• Сверленные трубчатые листы: имеют отверстия, в которые вводятся трубы.

• Перегородки труб: используются в приложениях, где требуются отдельные потоки жидкости, часто создавая разные секции в теплообменнике.

Конструкционные соображения:

• Толщина: трубчатые листы предназначены для того, чтобы выдерживать колебания давления и температуры, поэтому толщина может варьироваться в зависимости от этих факторов.

• Размер и расстояние между отверстиями: инженеры должны учитывать диаметр и расположение, чтобы оптимизировать поток жидкости и теплопередачу.

• Тепловое расширение: из-за изменений температуры трубки должны удовлетворять тепловому расширению, чтобы предотвратить стресс или повреждение.

Сварка и соединение:

• Сварка трубных листов: трубы часто сварятся на трубные листы для предотвращения утечки, обеспечивая прочное соединение, которое может выдерживать колебания давления.

• Сварки с уплотнением: их можно добавлять для улучшения уплотнения между трубой и листом трубы.

• Методы изготовления: в процессе изготовления важна точность, чтобы избежать любых сбоев при вставке труб.

Устойчивость к коррозии:

• Учитывая суровые условия (химические вещества, тепло), для предотвращения коррозии необходим выбор подходящего материала.

• Защитные покрытия: иногда покрытия применяются для повышения коррозионной стойкости, особенно в агрессивной среде.

Услуги по обслуживанию:

• Регулярные проверки могут помочь выявить проблемы на ранней стадии, продлив срок службы теплообменника.

• Для удаления отложений, которые со временем могут накапливаться на листе, могут потребоваться процедуры очистки.

Применение

• Химические заводы: используются для охлаждения, нагрева или конденсации жидкостей.

• Производство электроэнергии: критически важно в системах производства пара и охлаждения.

• Нефтяная и газовая промышленность: участвует в таких процессах, как восстановление тепла и охлаждение.
