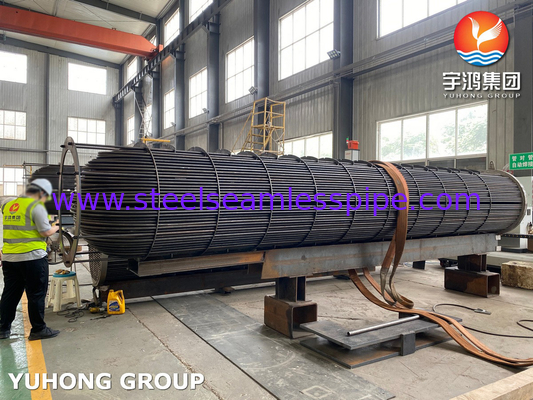

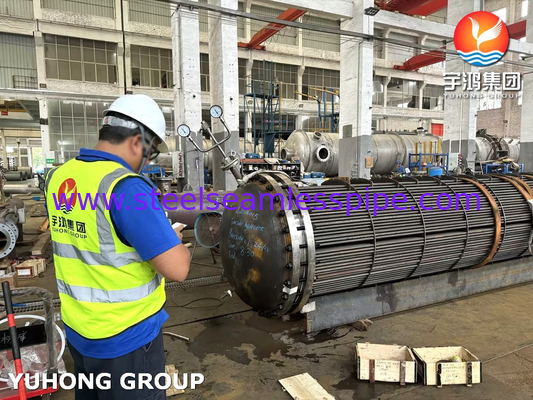

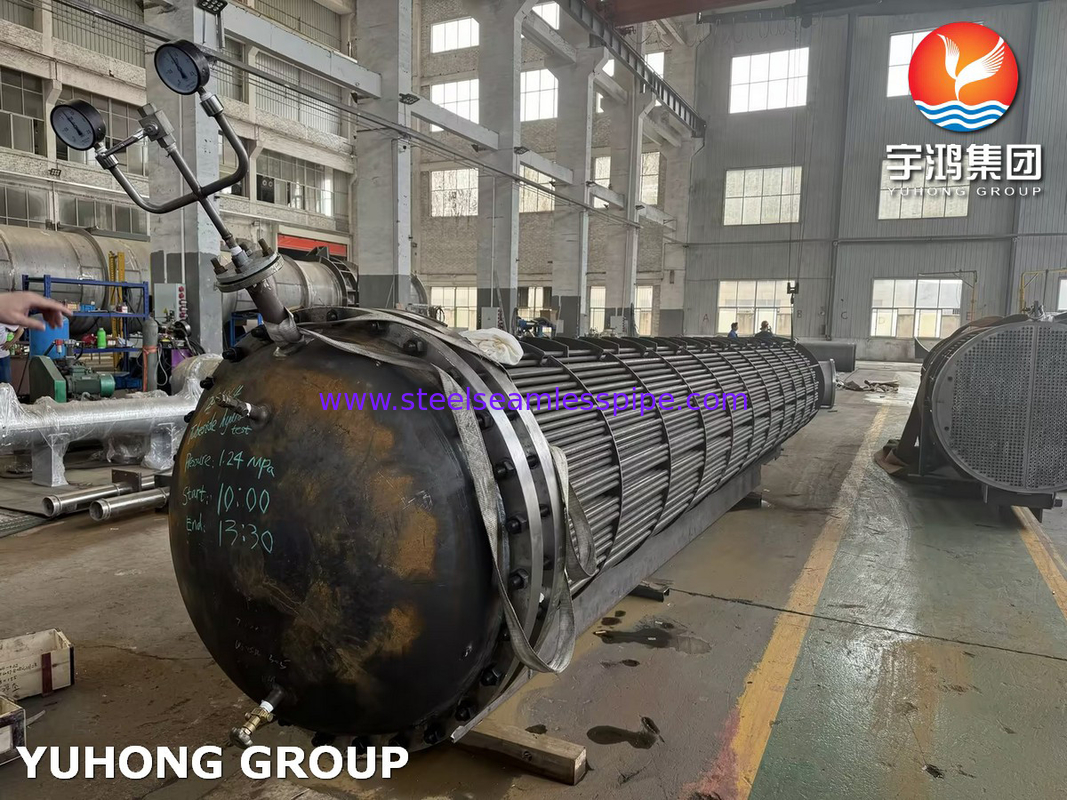

Трубчатый теплообменник U-трубный пучок, предназначенный для нефтепереработки

Обзор

Трубчатый теплообменник - это тип теплообменника, широко используемый в различных отраслях промышленности для эффективной передачи тепла между двумя жидкостями.одна жидкость течет внутри труб, в то время как другая жидкость течет вокруг наружной части труб.Эта конструкция позволяет иметь большую площадь поверхности для передачи тепла, что делает ее эффективным способом обмена теплом между двумя жидкостями.

Трубчатые теплообменники бывают в различных конфигурациях, таких как оболочные и трубчатые теплообменники, двойные трубчатые теплообменники и многотрубные теплообменники.Они используются для применения при высоких температурах и давлениях., например, в химической обработке, выработке электроэнергии и системах HVAC.

Типы трубчатых теплообменников:

• Фиксированный теплообменник из труб

Этот тип теплообменника имеет интегрированную трубку и оболочку.Компенсационное кольцо (или расширение соединения) может быть добавлено в соответствующем положении на оболочке для компенсации проблем, вызванных тепловым расширениемЭтот тип теплообменника имеет простую структуру и относительно низкую цену, но очистка и обслуживание относительно сложны, что делает его подходящим для жидкостей, которые не склонны к масштабированию.

• У-образный теплообменник труб

Каждая трубка имеет форму U, и вход и выход жидкости расположены с обеих сторон.позволяя каждой трубе свободно расширяться и сжиматься, чтобы решить проблему теплового расширенияЭтот тип теплообменника имеет простую структуру, легкий вес и подходит для высоких температур и высокого давления.очистка стороны трубки относительно сложна и требует использования жидкостей, которые не могут быть легко измельчены.

• Плавучий теплообменник

Этот тип трубчатого теплообменника имеет трубные пластины на обоих концах, и один конец не соединен с оболочкой, которая называется плавучей головой.пучок и плавучая голова могут свободно расширяться и сжиматься вдоль осевого направления, чтобы противодействовать напряжению, вызванному температурной разницейЭтот тип теплообменника имеет сложную структуру, но относительно прост в очистке и обслуживании, и может использоваться в широком спектре областей применения.небольшие плавучие головки могут иметь внутреннюю утечку, что приводит к более высоким ценам.

Преимущества трубчатых теплообменников:

• Низкие затраты на обслуживание
• Высокое рабочее давление
• Высокая рабочая температура
• Переработка продуктов из твердых частиц или волокон
• Простой осмотр и демонтаж
• Высокая безопасность в асептических процессах
• Легко увеличивается

Трубчатый теплообменник (фиксированный теплообменник из трубной пластины) Внутренний состав

Как следует из названия, трубчатые пластины и оболочки на обоих концах теплообменника с фиксированной трубчатой пластиной соединяются и фиксируются путем сварки.Из-за крепления трубки на обоих концах, сторону оболочки нельзя очищать механически и использовать в ситуациях с большими температурными различиями, чтобы избежать повреждения от напряжения.Он все еще не может предотвратить широкое применение этого типа теплообменника., в конечном счете из-за его простого производства, хорошей экономичности и отличных первоначальных характеристик.

Применение:

• Системы HVAC: теплообменники являются неотъемлемыми компонентами систем отопления, вентиляции и кондиционирования воздуха.Они переносят тепло между воздухом и жидкостью (например, водой или хладагентом) на отопление или охлаждение помещений.
• Промышленные процессы: многие промышленные процессы требуют точного контроля температуры.переработка пищевых продуктов, и фармацевтического производства.
• Охлаждение и охлаждение: теплообменники играют решающую роль в циклах охлаждения, когда они переносят тепло из хладагента во внешнюю среду, тем самым охлаждая внутреннее пространство.
• Возобновляемая энергия:Теплообменники используются в системах возобновляемой энергии, таких как солнечные тепловые коллекторы и геотермальные электростанции, для передачи тепла из возобновляемых источников в полезные среды, такие как вода или воздух..
• Автомобиль: В транспортных средствах теплообменники используются в системах охлаждения для регулирования температуры двигателя путем передачи тепла из охлаждающей жидкости в воздух через радиаторы.
• Восстановление отработанного тепла: теплообменники могут улавливать и повторно использовать отработанное тепло от промышленных процессов или выхлопных газов, повышая энергоэффективность и снижая эксплуатационные затраты.
• Домашние приборы: они присутствуют в бытовых приборах, таких как холодильники, кондиционеры и водонагреватели, где они облегчают передачу тепла для поддержания желаемой температуры.
• Тепловые насосы: Эти устройства используют теплообменники для передачи тепла между внутренней и наружной средой для отопления или охлаждения в жилых и коммерческих зданиях.
