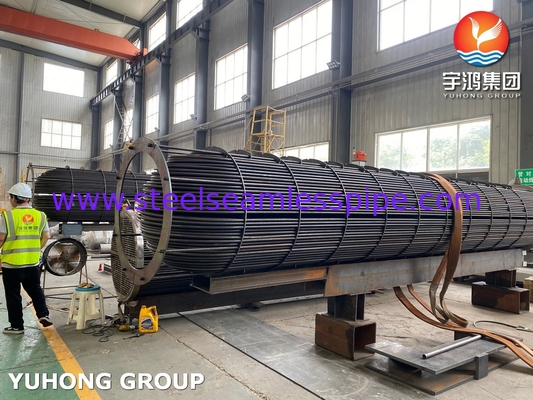

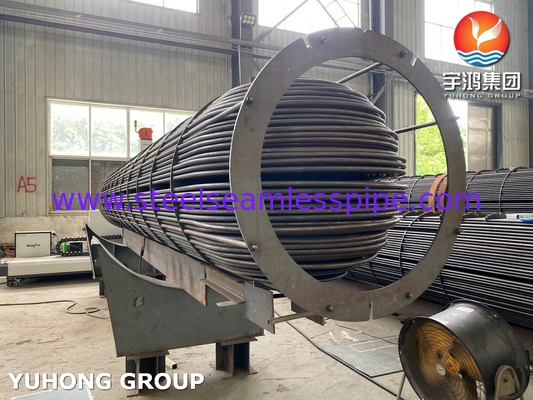

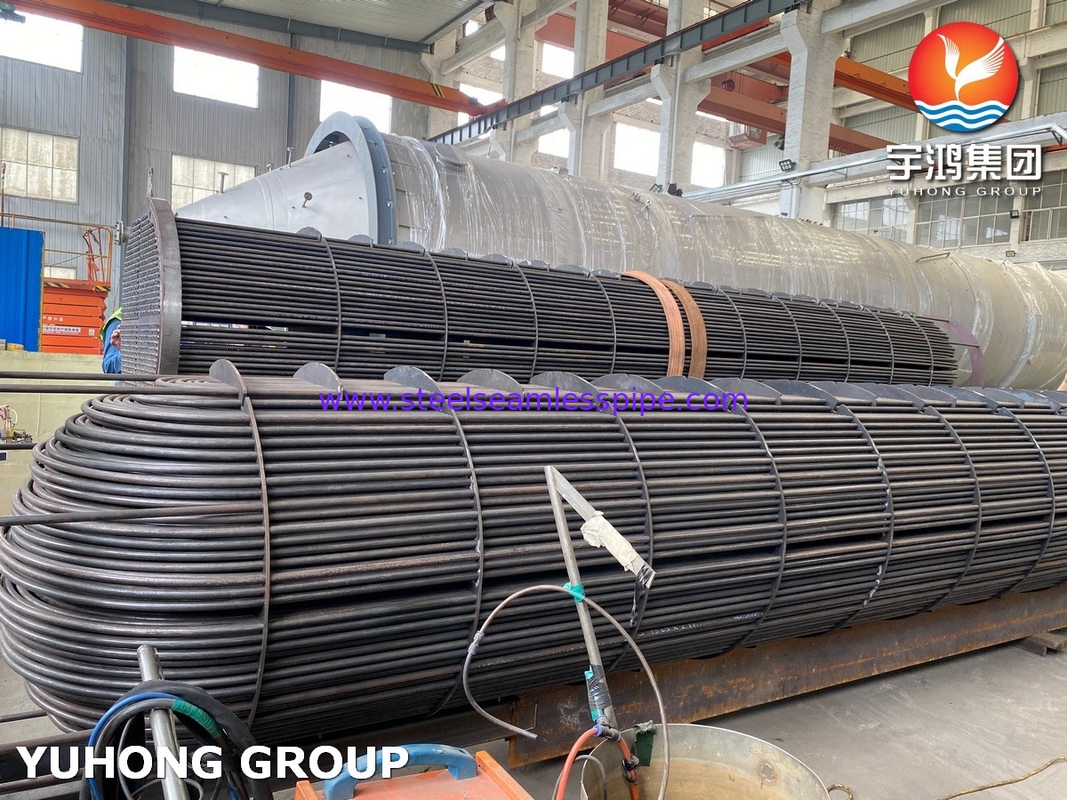

ASME U Stamped Tube Bundle Assembly с бесшовным теплообменником U Bend Tube

Сборка трубных узлов с бесшовными трубками для теплообменника U-Bend

Конструкция U-образной трубки позволяет эффективно переносить тепло, одновременно обеспечивая тепловое расширение, что делает их выгодным выбором во многих сценариях.Конфигурация U-трубки имеет прямые секции труб, которые сгибаются в U-формы, что позволяет двум потокам жидкости обмениваться теплом, поскольку они протекают в противоположных направлениях.как две жидкости течет в противоположных направленияхКонцы труб обычно соединены с заголовком, который позволяет жидкостям входить и выходить из теплообменника.

Материал общего использования для теплообменника с трубкой

Существуют два различных вида пучков труб: прямые трубы и U-трубы.

Трубы из углеродистой стали:ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Трубы из сплавной стали:ASTM A213 T5, T9, T11, T22, T91

Трубы из нержавеющей стали:ASTM A213 TP304, TP304L, TP316L, TP321, и т.д.

Никелевые трубки:ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, и т.д.
Медные трубы:ASTM B111 C70600, C68700, C71500, C44300 и т.д.

Теплообменники - это устройства, используемые для передачи тепла из одного источника в другой.Одна из жидкостей протекает через пучок трубки, в то время как другой протекает через оболочкуЗатем тепло передается из одной жидкости в другую через трубку или оболочку обменника.Теплообменники и трубные пучки можно изготовить из самых разных материаловCommercial Coils предлагает как прямые, так и U-трубные пучки.

Простая трубка в сочетании с U-трубкой

Оба типа пучков труб имеют свои преимущества и применения в зависимости от таких факторов, как требования к обслуживанию, расходы и условия эксплуатации.Выбор между прямыми трубками и U-трубками часто зависит от конкретных потребностей и приоритетов системы теплообменника.

Сборник прямой трубы:

1Эффективная конструкция, с горячей жидкостью, протекающей прямо через трубы.

2Для очистки или обслуживания требуется больше усилий, чтобы открыть оболочку бака.

3Более низкая стоимость установки по сравнению с U-трубкой.

У-тубовый пакет:

1Входные и выходные точки на одной стороне, что облегчает техническое обслуживание.

2Трубки в форме U позволяют тепловое расширение без напряжения пучка.

3Модульная конструкция устройства позволяет легко демонтировать его для обслуживания.

4Хорошо подходит для высокотемпературных дифференциалов.

Заявления

Трубные пучки используются в широком спектре приложений, где требуется теплопередача.

• Системы HVAC
• Химическая обработка
• Рафинирование нефти и газа
• Производство энергии
• Переработка продуктов питания и напитков
• Фармацевтическая промышленность

В каждом из этих приложений трубные пучки используются для передачи тепла из одной жидкости в другую.на химическом заводеСпецифическая конструкция трубной группы будет зависеть от требований применения.
