НОРМАЛИЗОВАННАЯ ТУБОЛЬНАЯ ПЛАТКА СТЕЛОВОГО КАРБОНА SA516 GR.70N

Обзор

SA516 Тюбная плитка класса 70обычно используется при строительстве теплообменников, сосудов под давлением и котлов, где его функция заключается в поддержании труб, обеспечении надлежащей герметичности,и управлять условиями высокого давления и высокой температурыТаблетки являются важнейшим компонентом теплообменников, поскольку они служат интерфейсом между трубами и оболочкой, облегчая передачу тепла при сохранении структурной целостности.

SA516 Таблицы класса 70 являются важнейшим компонентом в конструкции сосудов под давлением и теплообменников.и устойчивость к умеренным температурам и давлениям делают их идеальными для различных промышленных примененийОднако для более коррозионной средыдля обеспечения долгосрочной производительности и надежности могут потребоваться дополнительные поверхностные обработки или сплавы.

Основные характеристики SA516 класса 70:

1Свойства материала:

• Базовый материал: SA516 70 - углеродистая сталь с относительно низким содержанием углерода и хорошей прочностью на растяжение.и его включение в трубный лист гарантирует, что конструкция может выдерживать высокое давление и колебания температуры.
• Прочность на растяжение: 70-90 кси (485-620 МПа), что обеспечивает достаточную прочность для обработки механических нагрузок в системах высокого давления.
• Прочность на выносливость: ≥ 38 кси (260 МПа), что гарантирует, что листовая трубка может выдерживать значительные нагрузки без постоянной деформации.
• Удлинение: не менее 20% в 8 дюймов (200 мм), обеспечивая некоторую гибкость и прочность во время работы.
• Твердость: обычно в диапазоне 138 ‰ 179 HB (Brinell), обеспечивая достаточную твердость для устойчивости к износу и ударам.

2Изготовление и обработка:

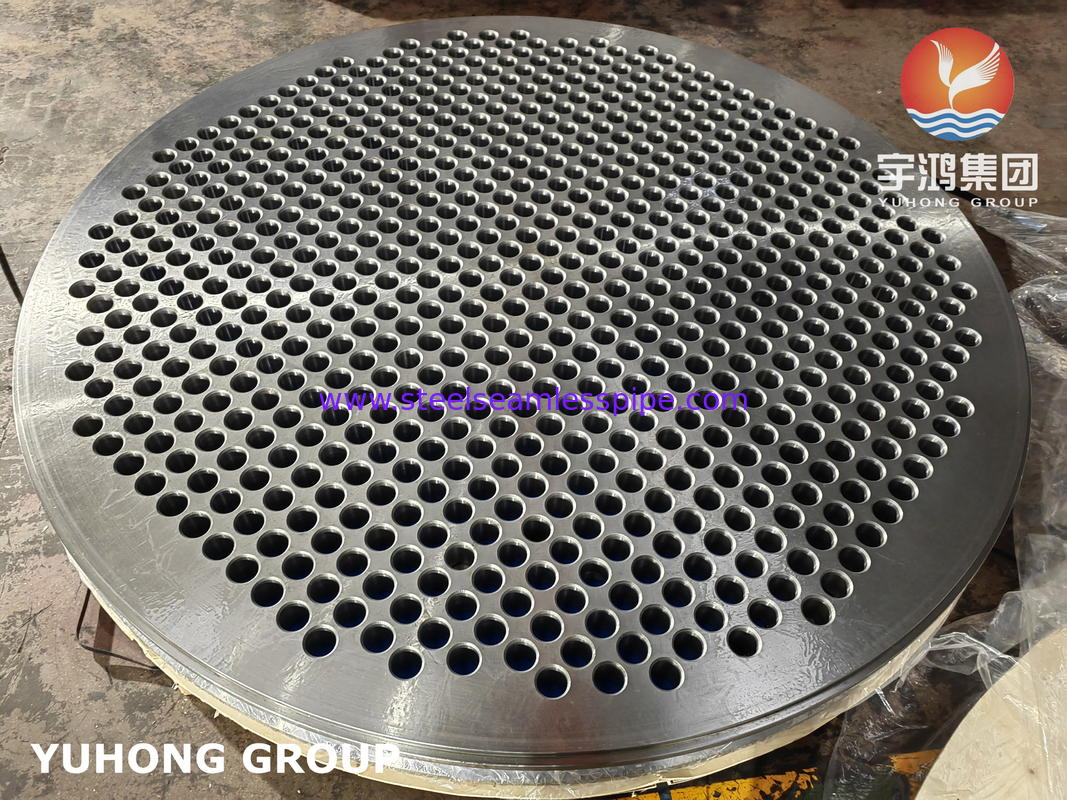

• Строительство трубной плиты: трубная плитка обычно представляет собой толстую, твердую стальную пластину или кованую часть, которая просверлена или обработана для размещения труб.Дырки тщательно просверлены с точностью, чтобы обеспечить правильное выравнивание и избежать утечки на интерфейсе трубы-бутылки.
• Сварная способность: SA516 класс 70 известен своей хорошей сварной способностью, которая имеет решающее значение для изготовления трубных листов.Материал может быть сварен с использованием обычных методов, таких как SMAW (защищенная металлическая дуговая сварка), SAW (погруженная дуговая сварка) и GTAW (газовая вольфрамовая дуговая сварка).
• Тепловая обработка: после изготовления трубчатые листы часто термообрабатываются (например, нормализуются или снимаются напряжения), чтобы уменьшить внутренние напряжения и улучшить прочность.Это особенно важно в приложениях высокого давления, где трещины или дефекты могут привести к отказу.

3Противоположность коррозии:

• В то время как SA516 класс 70 обладает некоторой врожденной стойкостью к общей коррозии, трубные листы, подверженные воздействию суровых химических веществ или коррозионной среды, могут потребовать дополнительных покрытий, облицовок,или коррозионностойкие сплавы для длительного использования.
• Для применения в средах, где коррозия является проблемой, могут потребоваться дополнительные поверхностные обработки или использование таких сплавов, как Inconel или Hastelloy для труб.

4Механические характеристики под давлением:

• Противодействие высокому давлению: трубная плитка должна выдерживать внутреннее давление циркулирующей через трубы жидкости.гарантирует, что трубчатый лист может выдерживать значительное внутреннее давление без сбоев.
• Устойчивость к температуре: подходит для применения при умеренных и высоких температурах, как правило, в диапазоне от 400°F до 850°F (200°C до 450°C), что распространено в теплообменниках и котлах.

5Конструкционные соображения:

• Толщина: трубные листы из SA516 класса 70 доступны в различных толщинах в зависимости от требований к давлению и размера теплообменника или сосуда под давлением.Толщина может варьироваться от нескольких сантиметров до более чем метра.

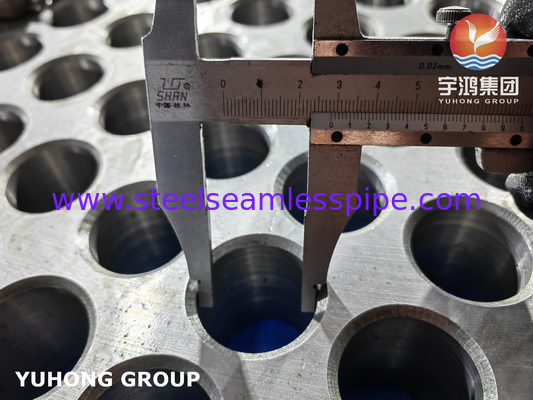

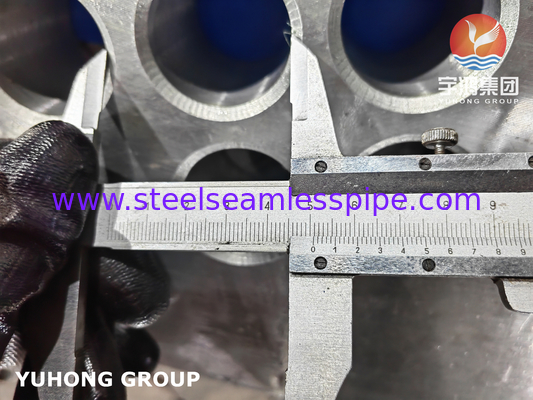

• Дизайн формы отверстия (расстановка труб) и размер отверстия имеют решающее значение для производительности трубного листа.с точными диаметрами отверстий, чтобы обеспечить правильное соответствие.
• Поверхность уплотнения: уплотнительная поверхность трубки обычно обрабатывается до гладкой отделки, чтобы предотвратить утечки и обеспечить правильное уплотнение труб.Он также может потребовать прокладки или уплотнительного элемента, чтобы предотвратить утечку между трубами и трубной пластины.

Механические свойства

Химический состав

Применение:

• Теплообменники:Используется как в оболочках и трубках, так и в воздушно-охлаждаемых теплообменниках, где листовая трубка является критической частью, удерживающей трубы на месте.
• Нагнетательные сосуды:В сосудах под давлением трубчатая плитка действует как перегородка, отделяющая различные камеры, часто используемая в паровых котлах, реакторах и теплообменниках в нефтехимической промышленности, производстве электроэнергиии химической промышленности.
• Котлы:Трубчатые листы жизненно важны в паровых котлах, где они удерживают пучок труб на месте, выдерживая тепловое расширение и давление от генерации пара.
