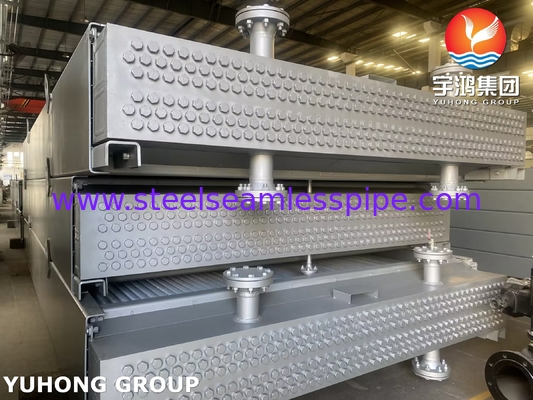

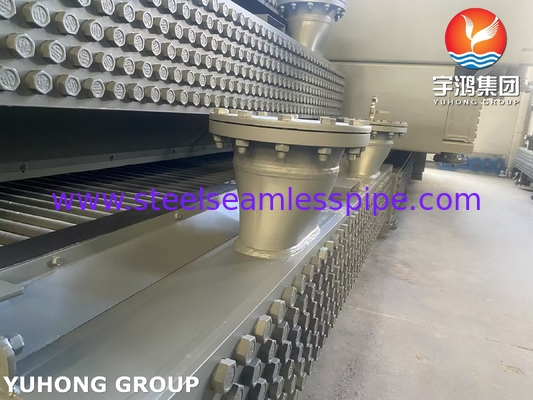

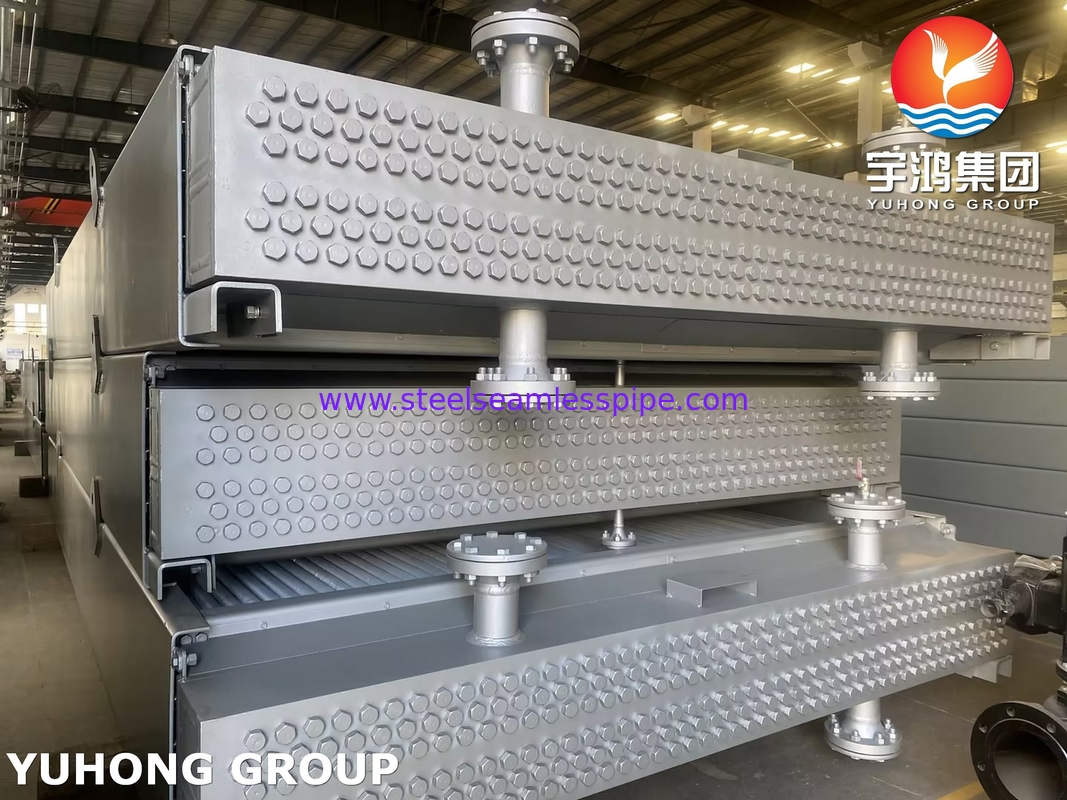

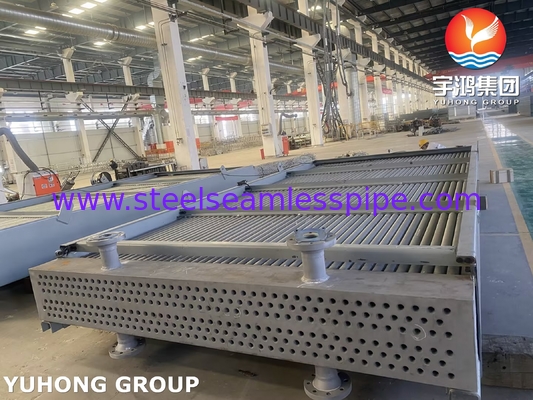

API 661 Теплообменник с воздушным охладителем для нефтеперерабатывающих предприятий

API 661 Теплообменник с воздушным охладителем для нефтеперерабатывающих предприятий


Сфера применения API 661

• Применяется длятеплообменники с принудительным или индуцированным притяжением, охлажденные воздухом.

• Покрытиямеханическая конструкция,тепловая производительность, иэксплуатационные требования.

• Да.Нет, нет.применяется к:

  • Системы кондиционирования воздуха.

  • Охладители.

  • Радиаторы для двигателей внутреннего сгорания.


  • Сборники труб:

    • Трубки, обычноиз углеродистой стали, нержавеющей стали или сплавов(например, Cu/Ni, Титан).

    • Размещенные вгоризонтальный, A-кадр или V-кадрконфигурации.

  • Поклонники и водители:

    • Электромоторы, паровые турбины или гидравлические приводы.

    • Диаметр вентилятора ≤6.7 м (22 фута)(большие размеры требуют особого внимания).

  • Заголовки и сосуды:

    • Проектировано поРаздел VIII ASME BPVC.

    • На нозджах должны бытьтепловое расширение.

      Материалы и защита от коррозии

    • Трубки с крыльями:

      • Алюминиевые плавники (наиболее распространены) или нержавеющая сталь для коррозионной среды.

    • Структурная поддержка:

      • Углеродистая стальзащитные покрытия(гальванизация, эпоксидная краска).

    • Допуск к коррозии:

      • Минимальная1.5 мм (1/16 дюйма)если не указано иное.


        Требования к производительности и испытаниям

        А. Тепловая производительность

      • Конструкционная температура окружающей среды: Обычно38°C (100°F)если не указано.

      • Проверка тепловой нагрузки: Продавец должен гарантировать производительность.

      • B. Механические испытания

      • Гидростатическое испытание:

        • 1.5 × проектное давлениедля труб и голов.

      • C. Инспекция и контроль качества

      • Проверка размеров(расстановка труб, расстояние между плавниками).

      • Неразрушительные испытания (NDT):

      • Рентгенография (RT)для критических свар.

      • Проникающее вещество красителя (PT) или магнитная частица (MT)для дефектов поверхности.

      • • API 661 против других стандартов

          Особенность	API 661	ISO 13706	ASME BPVC
          Сфера применения	АЧЭ нефтеперерабатывающих предприятий	Общие АХЭ	Только части под давлением
          Правила проектирования	Подробная механическая и тепловая	Аналогично API 661	Только сдерживание давления
          Испытания	Гидротехника, вибрация, НДТ	Похожие	Гидротехника и НДТ
          Материалы	Коррозионностойкие сплавы	Похожие	Любой одобренный ASME















          Рентгенография (RT)для критических свар.

        • Проникающее вещество красителя (PT) или магнитная частица (MT)для дефектов поверхности.

      •

      • Испытание утечки воздуха:Устойчивость.
