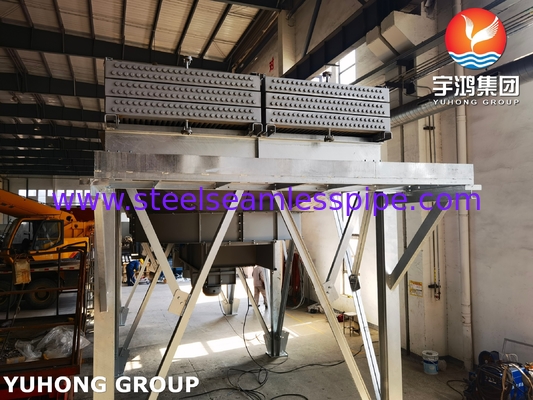

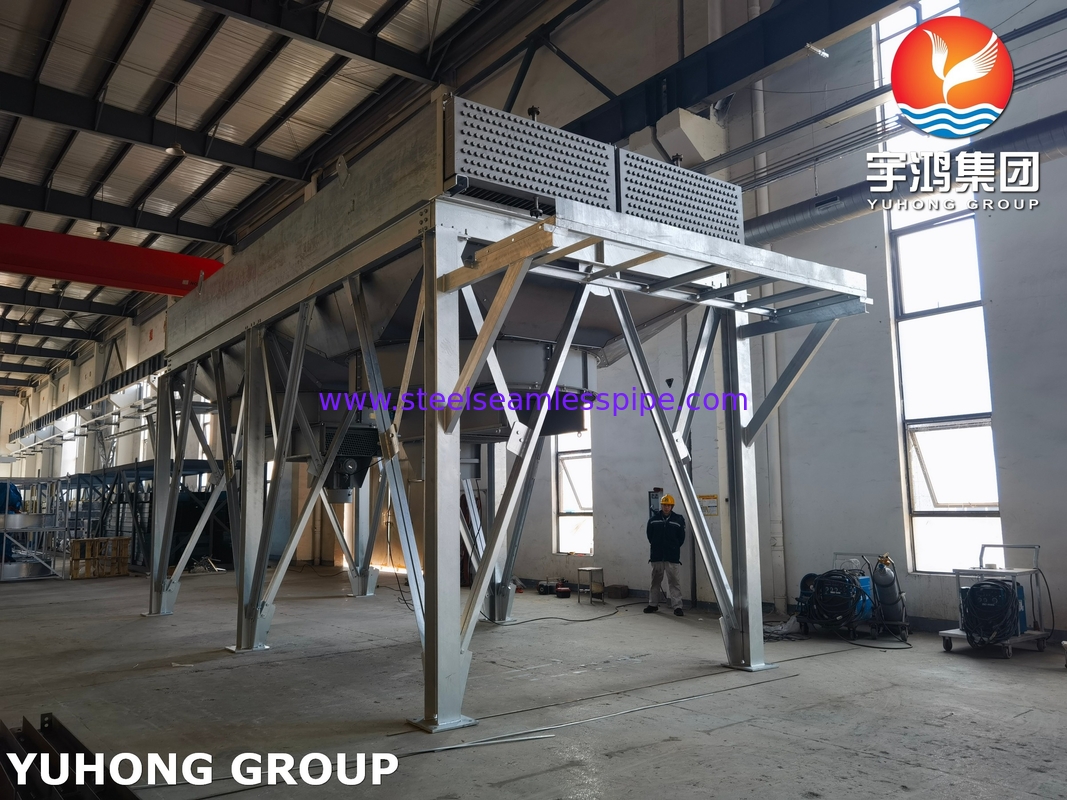

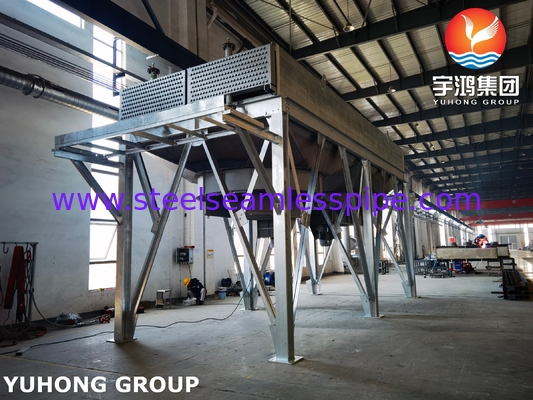

Тип воздушного взрыва Горизонтальный воздушно-охлаждаемый теплообменник Встроенная трубка G Fin API 661 ASME VIII Div.1, ISO 13706

Горизонтальный воздушно-охлаждаемый теплообменник типа воздушного взрыва, встроенная трубка G Fin, API 661, ASME VIII Div.1, ISO 13706


Hгоризонтальный воздушно-охлаждаемый теплообменник (ACHE)является типом теплообменника, гдегорячая процессуальная жидкость течет через горизонтальные трубки, в то время как окружающий воздух вынужден или индуцирован через нихДля охлаждения.нефтеперерабатывающие заводы, нефтехимические заводы, электростанции и газоперерабатывающие установкииз-за их эффективности и экономии пространства.



1Основные особенности горизонтальных АХЭ

A. Конструкция и компоненты

1. Сборник труб

   • Горизонтальные трубки(обычно с оперением для лучшей теплопередачи).

   • Материалы:Углеродистая сталь, нержавеющая сталь, медь-никель, титан.

   • Плитки:Алюминий (наиболее распространенный), нержавеющая сталь или оцинкованная сталь.

2. Поклонники и водители

   • Принудительный привод (вентиляторы ниже пучка)илиИндуцированный поток (вентиляторы выше пучка).

   • Типы вентиляторов:Осистые или центрифугированные.

   • Водители:Электромоторы, паровые турбины или гидравлические системы.

3. Заголовки и сосуды

   • Пробки, пластинки покрытия или головоломки для мультипликаторов.

   • Насосы, предназначенные длятепловое расширение.

4. Структура поддержки

   • Каркас из углеродистой сталис коррозионностойким покрытием.

   • Разработан для:ветровые и сейсмические нагрузки(по API 661).

B. Конфигурация потока

• Поток технологической жидкости: Внутренние трубки (однопроходные или многопроходные).

• Поток воздуха: переходный поток через плавнистые трубки.

2Преимущества горизонтальных АХЭ

✔Эффективность использования пространства- компактный отпечаток по сравнению с вертикальными конструкциями.
✔Лучшее распределение воздухаОднородное охлаждение из-за горизонтального воздушного потока.
✔Легкость обслуживания
✔Гибкий дизайнМожет быть установлен на трубопроводах или на уровне земли.
✔ЭнергоэффективностьВентиляторы с переменной скоростью оптимизируют потребление энергии.

3Общие применения

• Рафинерии: охлаждение потоков углеводородов (например, воздушных конденсаторов).

• Электростанции: вспомогательное охлаждение для смазочного масла, трансформаторного масла.

• Переработка газа: Конденсаторы для жидкостей природного газа (LNG).

• Химические заводы: охлаждающие реакторы, дистилляционные колонны.

4. Конструкционные соображения (соответствие API 661)

А. Тепловая производительность

• Конструкционная температура окружающей среды: Обычно38°C (100°F).

• Температура подхода: Разница между температурой процесса выхода и воздухом окружающей среды (обычно10°20°C)).

B. Механическая конструкция

• Нагрузка на ветерДолжен выдержать:160 км/ч (100 миль/ч)Порывы.

• Сейсмическая конструкция: по местным кодам (например, ASCE 7).

• Разрешение на коррозию: Минимальный1.5 мм (1/16 дюйма).

С. Контроль вибрации и шума

• Анализ естественной частотычтобы избежать резонанса.

• Акустические корпусаесли шум превышает85 дБ ((А).

5. Сохранение и устранение неполадок

6. Сравнение: горизонтальное и вертикальное ACHE

Заключение

Горизонтальные воздушно-охлаждаемые теплообменники универсальны, эффективны и просты в обслуживании, что делает их идеальными для нефтеперерабатывающих заводов, электростанций и газопереработки.ISO 13706, и ASME BPVC.
