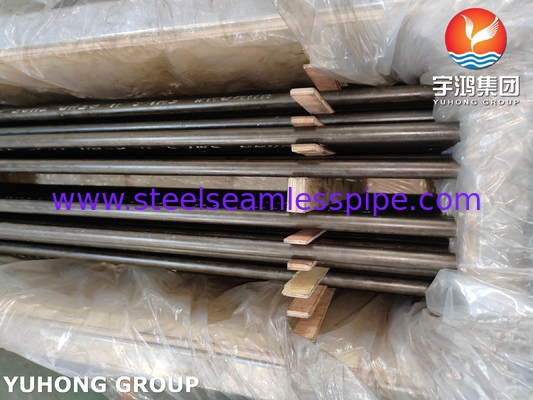

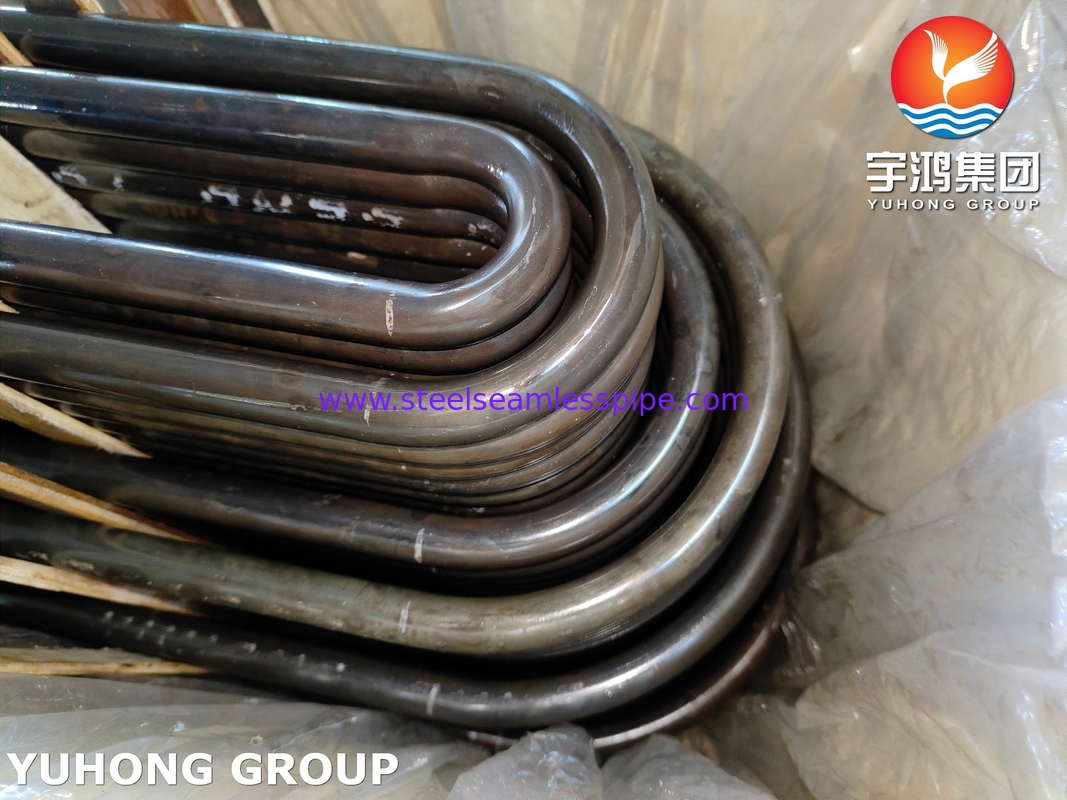

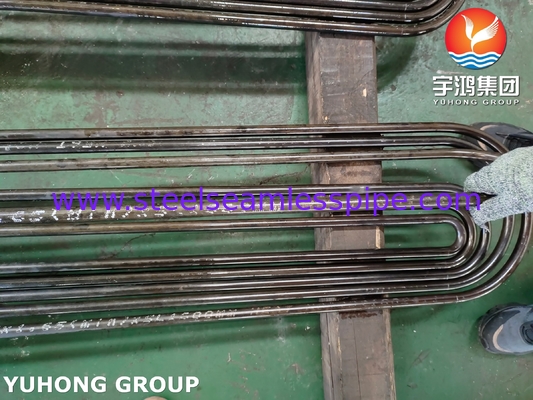

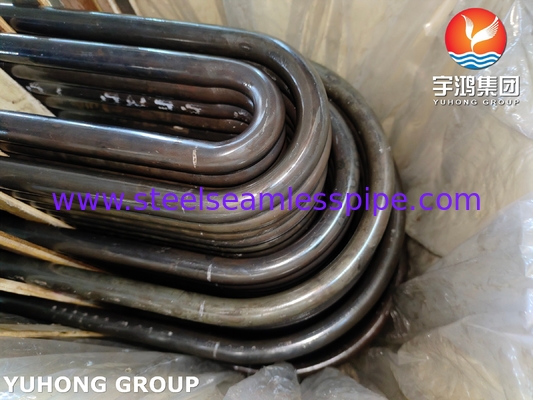

ASTM A213 / ASME SA213 T9 U Bend Tube Alloy Steel Seamless Heat Exchanger Tube (У сгибающейся трубкой из сплава стали без швов)

ASTM A213 / ASME SA213 T9 Сплавная сталь Бесшовная U Bend Tube Теплообменник

ASTM A213/ASME SA213описывает строгие требования к цепным ферритическим и аустенитическим стальным трубам, предназначенным для эксплуатации в условиях повышенной температуры, обеспечивающих целостность материала, механические характеристики,и последовательность измерений.

СогласноASTM A213 T9материал подвергается нормализации (нагревается до 925°C) и затем закаливанию (675°C) для уточнения его микроструктуры, сбалансируя прочность на растяжение (≥415 МПа) и пластичность (удлинение ≥30%).После изгиба, У-гибкие трубы часто требуют тепловой обработки для снятия напряжения (650-700 °C) для смягчения остаточных напряжений, вызванных при формировании, обеспечивая соответствие требованиям стандарта к механическим свойствам.ASME SA213 T9 У-гибкая трубкапредставляет собой слияние передовой металлургии, высокоточного производства и строгого обеспечения качества, что делает его незаменимым для отраслей промышленности, требующих надежных характеристик при высоких температурах,среды высокого давления.

Эквивалентный материал для АСТМ A213 T9 Сплавная сталь бесшовный U Bend Tube

Механические свойства безшивовых труб из сплавной стали

Химический состав АСТМ A213 T9 Сплавная сталь бесшовный U Bend Tube

Процесс изгиба и геометрия

• Радиус изгиба:

  • Следуй за мной.ASME B16.9илиСтандарты TEMAдля минимального радиуса изгиба (обычно диаметром трубы 1,5×3 ×).

  • Меньшие радиусы увеличивают истончение на наружном изгибе и утолщение на внутреннем изгибе, рискуя механическими сбоями.

• Опухоль стен:

  • Ограничьте разрежение стен до≤ 17% от номинальной толщины(по стандартам ASME).

  • Для минимизации деформации используйте изгиб мандрола или горячее индукционное изгибление.

• Овальность: контрольная овальность (отклонение от круглого сечения) до≤ 8%чтобы избежать нарушения потока или концентрации напряжения.

Операционные соображения безшивовой U-гибкой трубы из сплавной стали

• Тепловой цикл: учитывать частые циклы нагрева/охлаждения для предотвращения термической усталости.

• Окрашивание: Проектирование для легкой очистки (например, химическое промывание, механическая чистка) для поддержания эффективности теплопередачи.

• Падение давленияОптимизировать геометрию изгиба для минимизации турбулентности и потери давления.

Заявления

• Нефтехимическая промышленность
• Теплообменник
• Котловая трубка
• Общая техника
• Химическая промышленность
• Промышленность атомных электростанций
• Нефтяная и газовая промышленность
• Исследования и разработки

• Посуда под давлением
