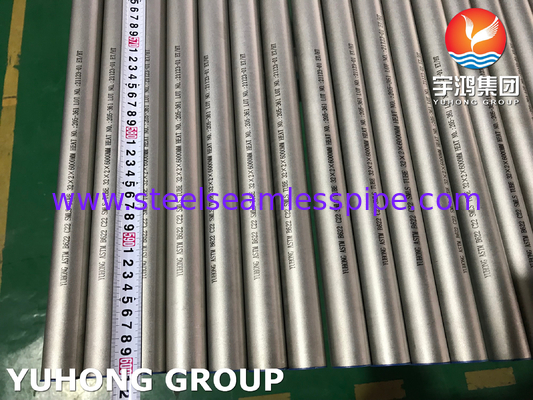

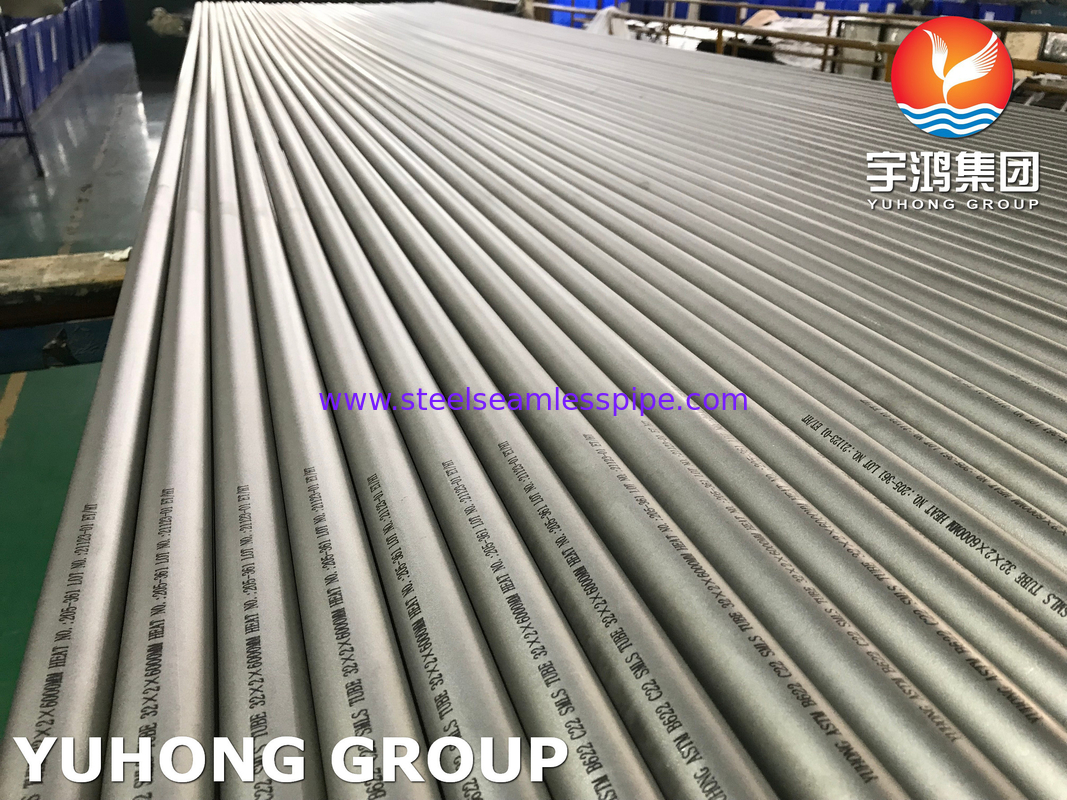

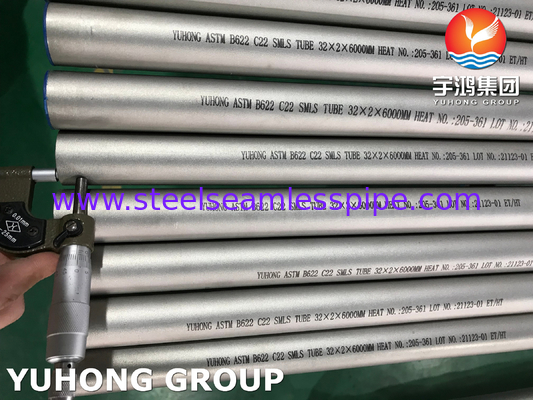

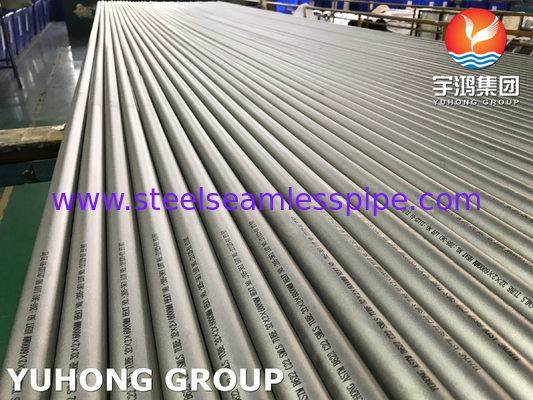

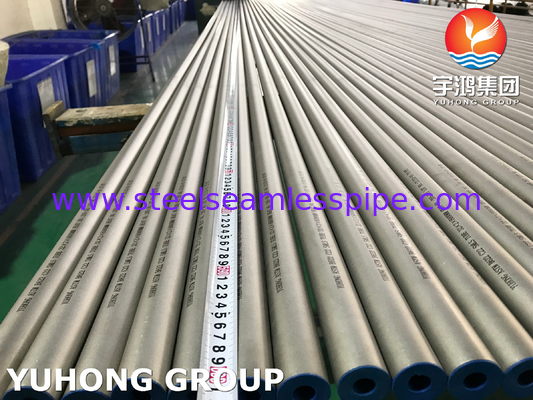

Бесшовная трубка из никелевого сплава ASTM B622 Hastelloy C22 UNS N06022 Для реакторных сосудов

1. Приложения

Бесшовные трубы ASTM B622 C22 (Hastelloy C-22) используются в экстремальных условиях, требующих коррозионной стойкости, стабильности при высоких температурах и механической надежности:

• Химическая обработка:

Реакторы, дистилляционные колонны и трубопроводы для обработки серной, соляной и азотной кислот.

Теплообменники в системах охлаждения с высоким содержанием хлорида (например, морская вода или рассоленный соль).

• Нефть и газ:

Трубки с подводными отверстиями, подводные пуповины и клапаны в среде кислого газа (H2S).

Флаерные накопители и конденсаторы в нефтеперерабатывающих заводах.

• Фармацевтические средства:

Стерильные биореакторы и системы CIP/SIP (clean-in-place/steam-in-place).

• Ядерные:

Оборудование для переработки топлива, подвергающегося воздействию азотной кислоты и хранения радиоактивных отходов.

• Производство энергии:

Газовые турбины с горением, геотермальные трубы и котлы.

• Уникальные случаи использования:

Морские винтовые валы, воздушные гидравлические линии и инструменты для изготовления полупроводников.

2Сила.

• Механические свойства (по ASTM B622):

Прочность на растяжение: ≥ 690 MPa (100 ksi)

Устойчивость к мощности: ≥ 310 MPa (45 ksi)

Удлинение: ≥ 45% (обеспечивает пластичность при формировании/сварке).

Твердость: ≤ 100 HRB (Шкала Роквелла B).

• Сильные стороны:

(1) Сопротивляемость коррозии:

Противоположность скважинам, коррозии трещин и коррозионному крекингу под давлением (SCC) в хлоридах, сульфидах и смешанных кислотах (например, HCl + FeCl3).

Используется как в окислительной (например, HNO3) и уменьшающей (например, H2SO4) среде.

(2) Температурные характеристики:

Сохраняет прочность от криогенного (-196°C) до 600°C (1112°F).

Устойчив к окислению и карбуризации при высокой температуре.

(3) Целостность давления:

Бесшовная конструкция позволяет использовать в системах высокого давления (например, гидравлические линии, нефтяные скважины HPHT).

3. Процесс создания

• Выбор материала:

Необработанный сплав UNS N06022 (Ni-Cr-Mo-W) расплавляется под вакуумом для обеспечения чистоты и однородности.

• Горячее формирование:

Экструзия: нагретые билеты проталкивают через штамп, образуя полые трубы.

Ротационный пирсинг: твердые билеты пробиваются мандролью, чтобы создать бесшовные трубы.

• Холодная обработка:

Холодное рисование или прокат улучшают точность измерений и отделку поверхности.

• Тепловая обработка:

Отжигание раствором при температуре 1120-1175 °C (2050-2150 °F), за которым следует быстрое охлаждение для растворения вторичных фаз и восстановления коррозионной стойкости.

• Окончание:

Очищение в азотной/фториновой кислоте для удаления слоев оксидов.

Полировка (необязательно) для гигиенических или высокочистых применений.

4Контроль качества:

Неразрушительные испытания (NDT): Эдди-токи, ультразвуковые или гидростатические испытания для обнаружения дефектов.

Сертификация: отчеты о испытаниях на мельнице (MTR) проверяют соответствие ASTM B622 по химическим, механическим свойствам и габаритам.

Ключевые преимущества бесшовного строительства:

Отсутствие сварки = отсутствие слабых точек, идеально подходит для применения при высоком давлении/температуре.

Однородная структура зерна повышает коррозионную стойкость и долговечность.
