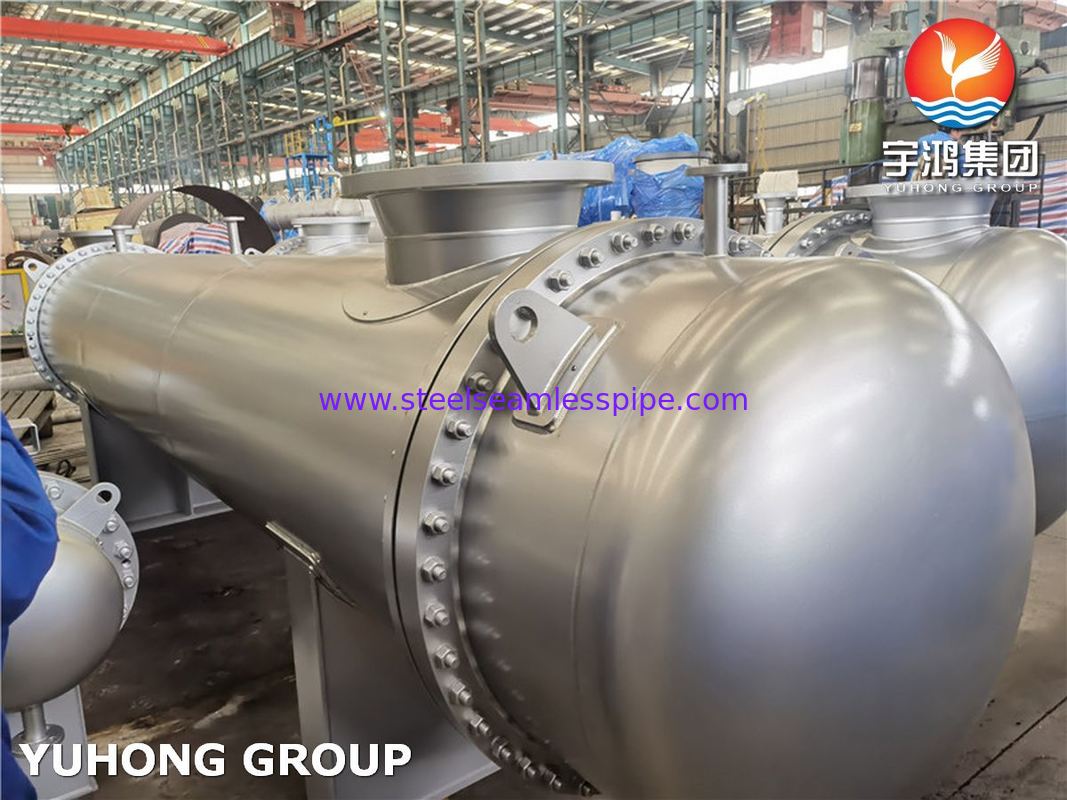

API 660 Шкаль и трубный теплообменник TEMA Стандарт ASME U Stamp ASME VIII

API 660 Шкаль и трубный теплообменник TEMA Стандарт ASME U Stamp ASME VIII

  • API 660 Шкаль и трубный теплообменник TEMA Стандарт ASME U Stamp ASME VIII
  • API 660 Шкаль и трубный теплообменник TEMA Стандарт ASME U Stamp ASME VIII
  • API 660 Шкаль и трубный теплообменник TEMA Стандарт ASME U Stamp ASME VIII
API 660 Шкаль и трубный теплообменник TEMA Стандарт ASME U Stamp ASME VIII
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: YUHONG
Сертификация: API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Номер модели: теплообменный аппарат раковины и трубки
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: 1--1000000 USD
Упаковывая детали: Палитра
Время доставки: 45- 150 дней
Условия оплаты: L/C, T/T
Поставка способности: 50Sets/Months
контакт
Все продукты
Бесшовная труба из нержавеющей стали (286)
Трубка нержавеющей стали безшовная (275)
Двухшпиндельная труба нержавеющей стали (127)
Двухшпиндельная трубка нержавеющей стали (28)
Игловая трубка (102)
Пинная трубка (619)
теплообменник (16)
трубка теплообменного аппарата (425)
Сборник труб для теплообменника (37)
Трубная решетка теплообменника (116)
дефлектор теплообменного аппарата (36)
Прохладитель воздуха (8)
Посуда под давлением (4)
труба сваренная нержавеющей сталью (57)
Трубка сваренная нержавеющей сталью (112)
Труба сплава никеля (259)
Трубка сплава никеля (78)
Трубка медного сплава (222)
Трубка легированной стали (182)
Трубка титана (10)
яркая обожженная трубка (153)
Котельная труба (141)
стальной штуцер (797)
Стальной фланец (583)
Прочие (388)
Детали облицовки (7)
Подробное описание продукта
Стандарт теплообменника для оболочек и труб: API 660 - теплообменник для оболочек и труб дизайн теплообменного аппарата раковины и трубки: TEMA, ASME VIII
Материал оболочки и трубки теплообменника: Нержавеющая сталь, дуплексная сталь, никелевая сплав, медная сплав, сплавная сталь, титан, облицовка Стандарт труб для теплообменников для оболочек и труб: ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111, ASME
Шкаль и трубка теплообменника: Плавучая трубка, стационарная трубка Shell and Tube Heat Exchanger Stationary Baffle: Longitudinal Baffle, Impingement Baffle, Transverse Baffle , Cross Baffle
Неразрушающий контроль (НК) кожухотрубчатого теплообменника: Радиографический контроль (РТ), капиллярный контроль (ПТ), магнитопорошковый контроль (МТ), ультразв
Выделить:

Теплообменник ASME Shell Tube

,

Теплообменник трубной оболочки TEMA

API 660 Кожухотрубчатый теплообменник, стандарт TEMA, штамп ASME U, ASME VIII

Yuhong Group имеет более чем 35-летний опыт работы с проектными пакетами, на данный момент завершено более 2000 проектов и экспортировано в более чем 85 стран, бренд Yuhong уже завоевал хорошую репутацию в мире, 85% заказов от клиентов - повторные заказы. Преимущества продукции Yuhong Group - Кожухотрубчатый теплообменник , материал покрытия: нержавеющая сталь, дуплексная сталь, супердуплексная сталь, никелевый сплав, легированная сталь, медь и медный сплав, титан, углеродистая сталь, накладное покрытие и взрывное покрытие. Мы можем поддержать проектирование: тепловой расчет (HTRI), механический расчет (PV Elite), чертежи GA и детальные чертежи, все документы контроля процедур (JIC, PQR, WPS, WPQ, NDT, ......), Все наши теплообменники соответствуют стандарту TEMA и могут применять штамп ASME U, мы также можем изготавливать теплообменники в соответствии с дизайном клиента.



Особенности кожухотрубчатых теплообменников.
Кожухотрубчатый теплообменник Типично в коде TEMA Преимущества Ограничения
Теплообменник с фиксированными трубами BEM, AEM, NEN 1. Обеспечивает максимальную площадь теплообмена для заданного диаметра кожуха и труб. 1. Сторона кожуха или внешняя сторона труб
недоступны для механической очистки.
2. Обеспечивает одиночные и множественные трубные проходы для обеспечения надлежащей скорости. 2. Не предусмотрено для учета дифференциального теплового расширения, возникающего между трубой и стороной кожуха. Это можно решить, предусмотрев компенсационный шов на стороне кожуха.
3. Менее затратный, чем конструкции со съемным пучком.
Теплообменник с плавающей головкой AEW, BEW, BEP, AEP, AES, BES 1. Плавающая трубная решетка обеспечивает дифференциальное тепловое расширение между кожухом и трубным пучком. 1. Чтобы обеспечить плавающую головку, необходимо прикрепить ее болтами к трубной решетке. Болтовое кольцо требует использования пространства, где можно было бы разместить большое количество труб.
2. И трубный пучок, и сторона кожуха могут быть осмотрены и очищены механически. 2. Трубы не могут расширяться независимо, поэтому следует избегать приложений с огромным тепловым ударом.
3. Упаковочные материалы накладывают ограничения на расчетное давление и температуру.
Теплообменник со съемными U-образными трубами BEU, AEU 1. U-образная конструкция обеспечивает дифференциальное тепловое расширение между кожухом и трубным пучком, а также для отдельных труб. 1. Из-за U-образного изгиба некоторые трубы опускаются в центре трубного пучка.
2. И трубный пучок, и сторона кожуха могут быть осмотрены и очищены механически. 2. Из-за U-образного изгиба трубы можно очищать только химическими методами.
3. Менее затратный, чем конструкции с плавающей головкой или упакованной плавающей головкой. 3. Из-за гнездования U-образных труб замена отдельной трубы затруднена.
4. Невозможен ни один трубный проход или истинное противоточное течение.
5. Толщина стенки трубы в U-образном изгибе тоньше, чем на прямой части труб.
6. Слив контура трубы затруднен при расположении в вертикальном положении головкой вверх.



Теплообменник с фиксированными трубами:

API 660 Шкаль и трубный теплообменник TEMA Стандарт ASME U Stamp ASME VIII 0



Теплообменник с плавающей головкой:

API 660 Шкаль и трубный теплообменник TEMA Стандарт ASME U Stamp ASME VIII 1



Теплообменник со съемными U-образными трубами:

API 660 Шкаль и трубный теплообменник TEMA Стандарт ASME U Stamp ASME VIII 2



1. Кожух
2. Крышка кожуха
3. Фланец кожуха (конец канала)
4. Фланец кожуха (конец крышки)
5. Патрубок или отвод кожуха
6. Плавающая трубная решетка
7. Крышка плавающей головки
8. Фланец плавающей головки
9. Сальник плавающей головки
10. Опорное кольцо плавающей головки
11. Стационарная трубная решетка
12. Канал или стационарная головка
13. Крышка канала
14. Патрубок или отвод канала
15. Труба (прямая)
16. Трубы (U-образные)
17. Стяжки и прокладки
18. Поперечные (или поперечные) перегородки или опорные пластины
19. Продольные перегородки
20. Ударные перегородки
21. Опора плавающей головки
22. Разделитель прохода
23. Соединение для вентиляции
24. Соединение для слива
25. Соединение для приборов
26. Компенсационный сильфон
27. Опорные седла
28. Подъемные проушины
29. Водослив
30. Соединение для уровня жидкости
