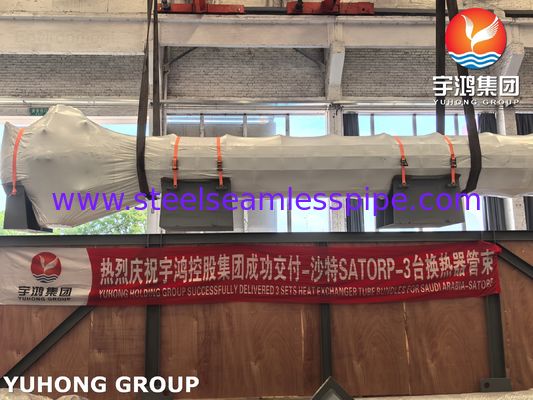

ТУБОВЫЙ ПОДВОД РЕФИНЕРИИ С ТУБОВОЙ ПОДВОДОЙ

1Трубы: это основная поверхность теплопередачи.

Прямые или U-образные (U-трубы): прямые трубы фиксируются на обоих концах, в то время как U-трубы позволяют тепловое расширение.

Изготавливается из различных материалов: медь, латунь, нержавеющая сталь, титан или углеродистая сталь, выбранные в зависимости от коррозионности жидкости, давления и температуры.

Различные размеры и толщины: определяются требуемой площадью теплопередачи и помещением давления.

Плитки: иногда у них есть внешние плавники, чтобы увеличить площадь поверхности для лучшей теплопередачи.

2. Трубные листы: это толстые круглые металлические пластины с точно пробуренными отверстиями. Трубы вставляются и закрепляются в эти отверстия.действует как предел давления, отделяя жидкость со стороны оболочки от жидкости со стороны трубки.

3. Баффлы: это пластины, расположенные внутри оболочки, вдоль длины пучка труб. Их основные функции:

Поддерживайте трубы: не позволяйте трубам ослабевать и вибрировать чрезмерно, что может привести к отказу.

Прямой поток со стороны оболочки: они заставляют жидкость со стороны оболочки течь через пучок трубки в циг-заге, вместо того, чтобы идти прямым, коротким путем.Этот перекрестный поток значительно повышает эффективность теплопередачи, создавая больше турбулентности.

4. Стержни и распределители: используются для удержания бафлеров в правильном положении вдоль длины пучка.

5Каналы/конечные крышки: они прикреплены к листам труб и направляют жидкость со стороны труб в трубы и из них.
