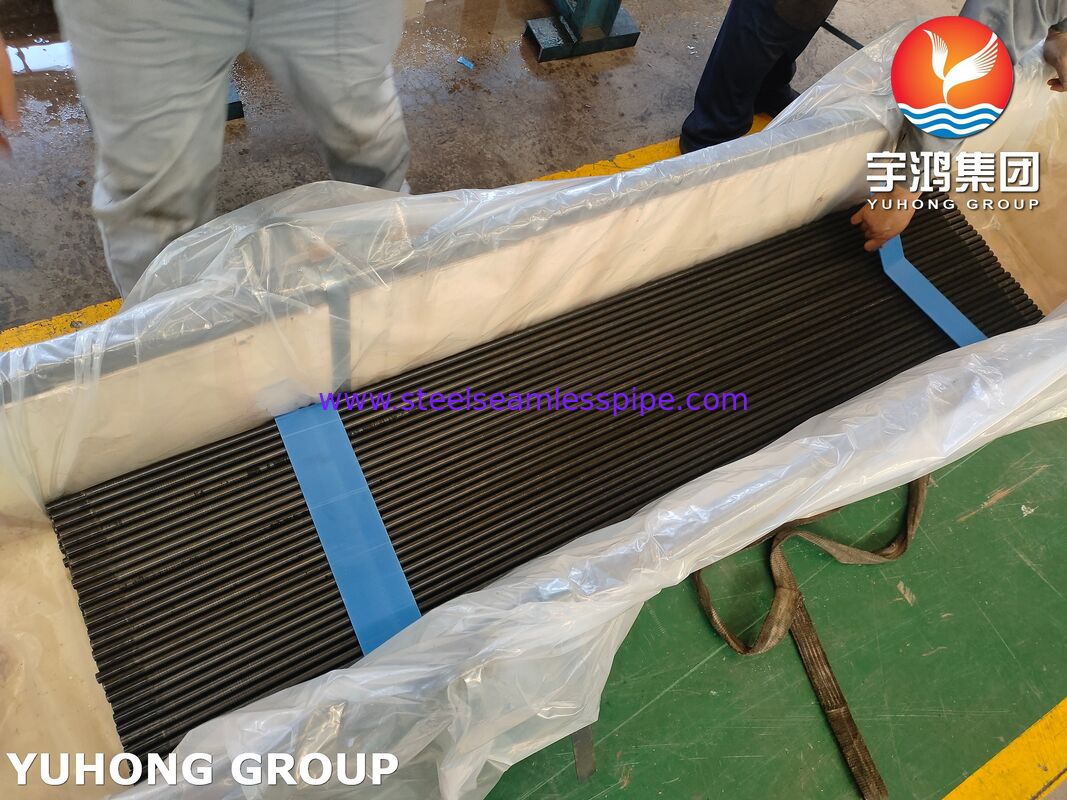

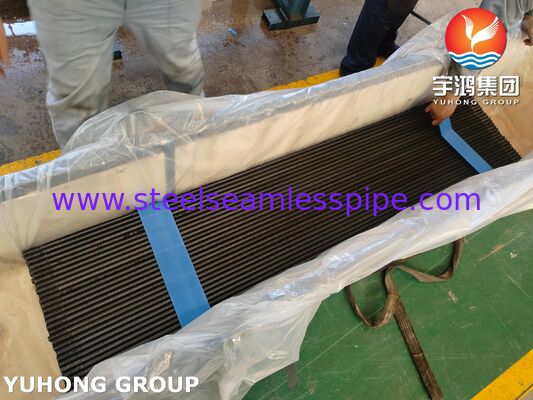

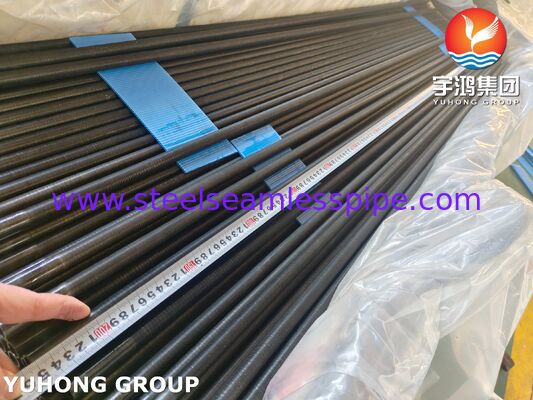

Труба с низким оребрением из углеродистой стали ASTM A179/ASME SA179

Low Fin Tube — это высокоэффективная теплообменная трубка, площадь внешней поверхности которой значительно увеличена за счет формирования спирального рисунка из низких цельных ребер. Обозначение «A179» относится к спецификации основного материала (ASTM A179 для бесшовных холоднотянутых труб из углеродистой стали), а «Low Fin» описывает геометрию ребра.

1. Ключевые особенности производства и конструкции

·Основной материал: Сердечник трубы изготовлен из ASTM A179/ASME SA179, стандартной спецификации для бесшовных холоднотянутых труб из низкоуглеродистой стали, известных хорошей теплопроводностью и свариваемостью.

·Формирование ребер: ребра не прикреплены, а формируются как единое целое из самой стенки трубы посредством прецизионного процесса холодной прокатки или прокатки с канавками. В результате получается бесшовное металлургически скрепленное ребро с превосходной долговечностью.

·Геометрия «низкого плавника»:

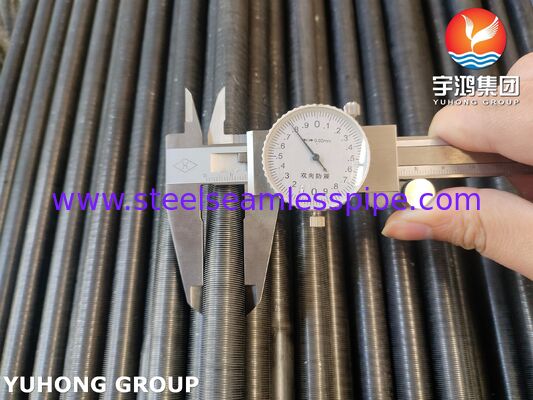

  ·Высота плавника: обычно небольшая, от 0,8 до 1,5 мм (от 0,03 до 0,06 дюйма).

  ·Плотность плавников: высокая, обычно от 19 до 40 ребер на дюйм (fpi).

  ·Результат: данная конструкция увеличивает площадь внешней поверхности в 2,5–4 раза по сравнению с простой трубкой того же диаметра, сохраняя при этом общую компактность.

2. Основные преимущества

·Улучшенная теплопередача: Значительно улучшает коэффициент теплопередачи со стороны кожуха в кожухотрубном теплообменнике. Это наиболее эффективно, когда термическое сопротивление находится снаружи трубки.

·Компактность и экономия места: Обеспечивает гораздо более высокую тепловую нагрузку при том же диаметре корпуса по сравнению с простыми трубками или позволяет использовать более экономичный теплообменник меньшего размера для той же нагрузки.

·Устойчивость к загрязнению: профиль со сплошными ребрами менее подвержен определенным типам загрязнения, чем простые трубы, и его легче чистить, чем трубы с высоким ребром.

·Эффективность материала: Обеспечивает большую поверхность теплопередачи на килограмм материала, чем обычная трубка.

·Прямая замена: диаметр корня (диаметр у основания ребер) обычно рассчитан так, чтобы соответствовать внешнему диаметру стандартной простой трубы, что позволяет использовать те же трубные решетки, перегородки и кожухи.

3. Типичные применения

Трубки с низкими ребрами A179/SA179 идеальны там, где жидкость наСторона оболочки имеет значительно меньший коэффициент теплопередачи, чем жидкость внутри трубки.

·Кожухотрубные теплообменники:

  ·Жидкостное охлаждение/испарение: углеводороды, растворители или жидкости высокой вязкости на стороне корпуса охлаждаются или конденсируются водой/паром внутри труб.

  ·Интеркулеры и доохладители: Охлаждение сжатым воздухом или газом.

·Чиллеры и холодильные испарители: где хладагент испаряется со стороны ребристого корпуса.

·Системы рекуперации тепла.
