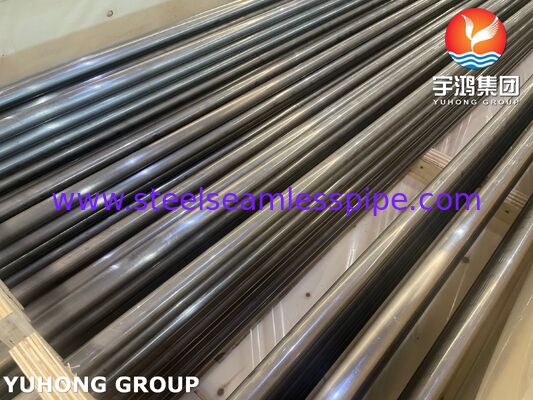

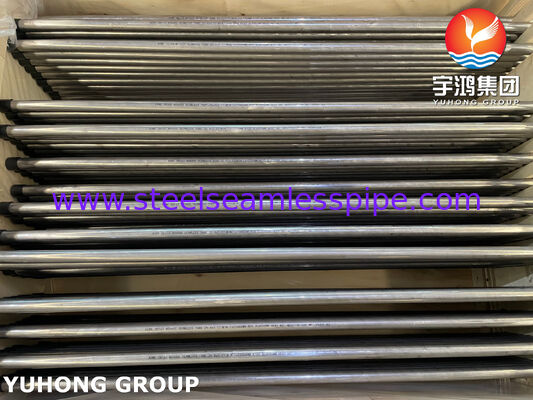

Труба для теплообменника ASME SB163 Никелевая сплав N04400 Монелевая сплав 400 Бесшовная У-гибка
ASME SB163 определяет спецификации материалов для бесшовных никелевых и никелевых сплавов конденсаторных труб и теплообменников:
N04400 (UNS N04400) - это сплав Monel 400.
Его основной состав составляет 67% никеля и 30% меди, с следовыми количествами железа, марганца и других элементов.
Он обладает отличной коррозионной стойкостью и хорошо работает во многих средах, особенно в морской воде, соле, серной кислоте, фторводородной кислоте и щелочных растворах.
Он сохраняет хорошие механические свойства в широком диапазоне температур от низких температур до примерно 1000 ° F (540 ° C).

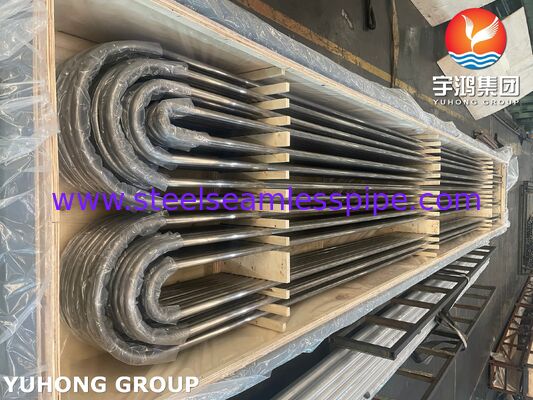

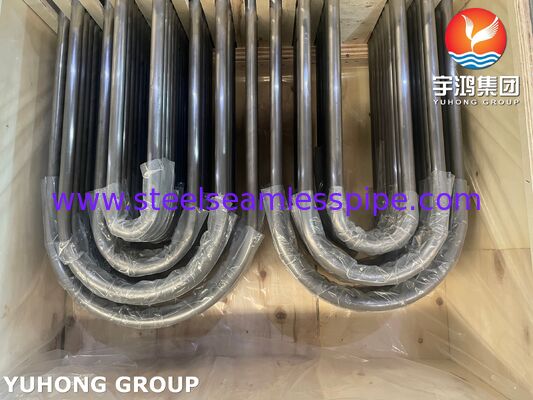

U Bend Tube Примечание:
У-образные трубки, изготовленные из этого материала, эффективны в теплообменниках, работающих в суровой среде с большими температурными различиями.
Во время процесса проектирования радиус (R) изгиба должен быть подтвержден с клиентом.морщины внутренней стенки изгиба, и создание значительного остаточного напряжения.
Расстояние между двумя прямыми трубами в U-склон также важно.
Убедитесь, что трубки могут плавно проходить через отверстие баффла, и оставьте достаточно места для теплового расширения.
| Химический состав (в массовых % - Вт.%) |
| Элемент |
Минимальный (%) |
Максимальная (%) |
Ключевая роль / эффект |
| Никель (Ni) |
63 |
(баланс) |
Базовый элемент; обеспечивает фундаментальную коррозионную стойкость и пластичность. |
| Медь (Cu) |
28 |
34 |
Повышает устойчивость к серной и гидрофторной кислотам и морской воде. |
| Железо (Fe) |
- |
2.5 |
Контроль нечистоты; улучшает прочность в конкретной среде. |
| Манган (Mn) |
- |
2 |
Деоксидатор во время плавления; улучшает ковальность. |
| Углерод (С) |
- |
0.3 |
Контроль нечистоты; влияет на межзернистую коррозию в нагретых зонах. |
| Кремний (Si) |
- |
0.5 |
Улучшает текучесть плавления и окислительность. |
| Сера (S) |
- |
0.024 |
Вредные примеси; строго запрещены, чтобы предотвратить хрупкость на высоте. |
| Другие элементы |
- |
0.5 (всего) |
Включает элементы случайности/нечистоты. |
| Механические свойства |
| Недвижимость |
Требование (минимальное) |
Типичный диапазон значений |
| Прочность на растяжение |
70 ksi (480 MPa) |
75-85 ksi (515-585 МПа) |
| Устойчивость доходности (0,2% Оффсет) |
25 кси (170 МПа) |
28-35 ksi (195-240 МПа) |
| Удлинение (в 2 дюймах или 50 мм) |
35% |
40-50% |
| Твердость (Роквелл) |
Не уточняется |
Обычно B65 - B85 |
| Гидростатическое испытательное давление |
Требуется по формуле |
- |
Применение:
Трубопроводы и системы охлаждения морской воды
теплообменники и конденсаторы на борту судов
Обогреватели и нагревательные трубки опреснительных установок
Системы трубопроводов морской платформы
Химическая и нефтехимическая переработка
Теплообменники и реакторы, обрабатывающие серную и фтористово-водородную кислоту (HF)
Добыча нефти и газа и переработка
Теплообменники в кислом газе
