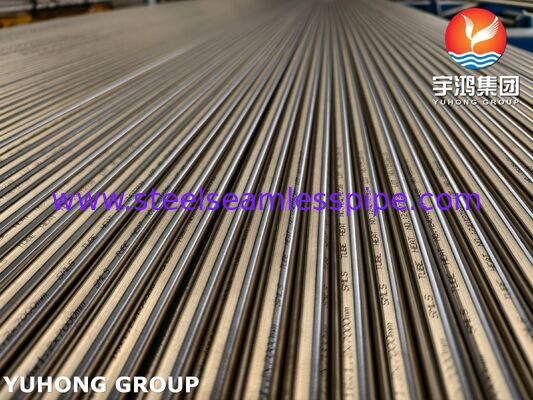

Бесшовные трубы из никеля и никелевых сплавов для конденсаторов и теплообменников ASTM B163 N08810 ASTM B163 UNS N08800, UNS N08810, UNS N08811, UNS N08825
YUHONG GROUP является одним из ведущих производителей труб из нержавеющей стали, дуплексной стали, никелевых сплавов для теплообменников, котлов, нагревателей в Китае. Имея более чем 30-летний опыт развития в этой отрасли, мы экспортировали продукцию в более чем 85 стран по всему миру.
Сплав 800 - Серия сплавов 800 (Incoloy 800, 800H и 800HT) представляет собой никель-железо-хромовые суперсплавы, обладающие превосходными свойствами прочности при высоких температурах и устойчивости к окислению, науглероживанию и другим видам высокотемпературной коррозии. Сплавы 800, 800H и 800HT используются в различных областях применения, от компонентов печей, труб крекинг-печей нефтехимической промышленности до оболочек для электронагревательных элементов.
Химический состав никелевых сплавов:
| Марка |
Ni |
Cu |
Fe |
Mn |
C |
Si |
S |
Cr |
Al |
Ti |
P |
Другое |
| Сплав 800 |
30.00-35.00 |
≤0.75 |
≥39.50 |
≤1.50 |
≤0.10 |
≤1.00 |
≤0.015 |
19.00-23.00 |
0.15-0.60 |
0.15-0.60 |
0.045 |
- |
| Сплав 800H |
30.00-34.00 |
≤0.50 |
39.50 |
≤1.50 |
≤0.10 |
≤1.00 |
≤0.015 |
19.00-22.00 |
- |
0.75-1.50 |
- |
- |
| Сплав 800HT |
30.00-35.00 |
≤0.75 |
39.50 |
≤1.50 |
0.05-0.10 |
≤1.00 |
≤0.015 |
19.00-23.00 |
0.15-0.60 |
0.25-0.60 |
0.045 |
AL+Ti=0.85-1.20 |
Механические свойства никелевых сплавов:
| Материал |
Предел прочности |
Предел текучести |
Удлинение |
| ksi |
MPa |
ksi |
MPa |
% |
| Сплав 800 |
75 |
517 |
30 |
207 |
30 |
| Сплав 800H |
65 |
448 |
25 |
172 |
30 |
| Сплав 800HT |
65 |
448 |
25 |
172 |
30 |
Испытания никелевых сплавов:
Химический анализ
Механические свойства
Размер зерна — поперечный образец, представляющий полную толщину стенки отожженных сплавов UNS N08810, должен соответствовать среднему размеру зерна ASTM № 5 или крупнее.
Испытание на твердость — при поставке концов в отожженном состоянии (см. Таблицу 3) твердость концов после отжига не должна превышать значений, указанных в Таблице 3.
Испытание на развальцовку — испытание на развальцовку проводится на одном конце 1% от количества готовых труб из каждой партии.
Испытание на развальцовку заключается в развальцовке образца с помощью расширяющего инструмента с углом 60°, пока указанный наружный диаметр не увеличится на 30%. Развальцованный образец не должен иметь трещин по всей толщине стенки.
Гидравлическое или неразрушающее электрическое испытание — каждая труба подвергается либо гидравлическому, либо неразрушающему электрическому испытанию. Тип испытания выбирается по усмотрению производителя, если иное не указано в заказе на поставку.
Гидравлическое испытание:
Каждая труба с наружным диаметром 1/8 дюйма (3,2 мм) и более, а также трубы с толщиной стенки 0,015 дюйма (0,38 мм) и более испытываются производителем под внутренним гидравлическим давлением 1000 фунтов на квадратный дюйм (6,9 МПа) при условии, что расчетное напряжение на разрыв в соответствии со следующим уравнением не превышает допустимое напряжение на разрыв, S, указанное ниже. Труба не должна иметь признаков утечки.
где:
P = давление гидравлического испытания, psi (MPa),
S = допустимое напряжение на разрыв для материала в поставляемом состоянии, как указано ниже:
| |
psi |
MPa |
| Отожженный никель-железо-хромовый сплав UNS N08810 |
16 600 |
114.4 |
t = минимальная толщина стенки, дюймы (мм); равна указанной средней толщине стенки минус допустимое отклонение по толщине стенки "минус", Таблица 4 и Таблица X2.2, или указанная минимальная толщина стенки, и
D = наружный диаметр трубы, дюймы (мм).
При гидравлических испытаниях труб, подвергнутых термообработке с отожженными концами, такое испытание под давлением должно проводиться до отжига концов трубы.
Трубы и трубки Incoloy 800 / 800H / 800HT / 825 используются в следующих областях применения:
- Трубопроводы и емкости для серной кислоты
- Испарители фосфорной кислоты
- Нагреватели, ванны и оборудование для пиклинга
- Оборудование для химической переработки
- Гребные валы
- Автоцистерны
- Калориферы
- Электроды электростатических фильтров
- Горячие емкости для пищевых продуктов, воды и морской воды,
- Емкости для сульфата аммония
- Компенсационные сильфоны
- Системы выхлопа судов
- Бункеры для золы электростанций
- Котлы для охлаждения крекинг-печей углеводородов, клапаны, фитинги и другие компоненты, подверженные коррозионному воздействию при температуре 1100-1800°F
- Промышленные печи
- Оборудование для термообработки
- Химическая и нефтехимическая переработка
- Перегреватели и повторные нагреватели на электростанциях
- Сосуды под давлением
- Теплообменник
