ASTM B171 C46400 Военно-морская латунистая трубка из медного сплава для теплообменника трубка для морской воды и морских охладителей
Описание продукта
Группа Yuhong: Компоненты высокоточных теплообменников от труб до листовых труб
Компания Yuhong Group Co., Ltd. поставляет полные тепловые системы.теплообменники корпусные и трубные (конструкции теплообменников TEMA), сосуды под давлением и воздухоохладители- а также каждый критически важный внутренний компонент:Рыбка, трубка печи, трубка для теплообменника, безшовная трубка из нержавеющей стали, трубка из никелевого сплава, трубка из медного сплава, листок труб для теплообменника и пучок труб для теплообменника.

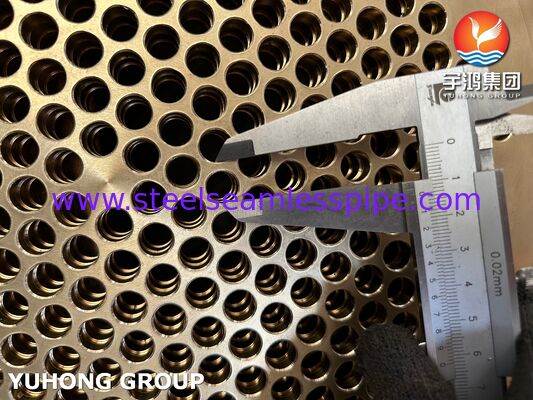

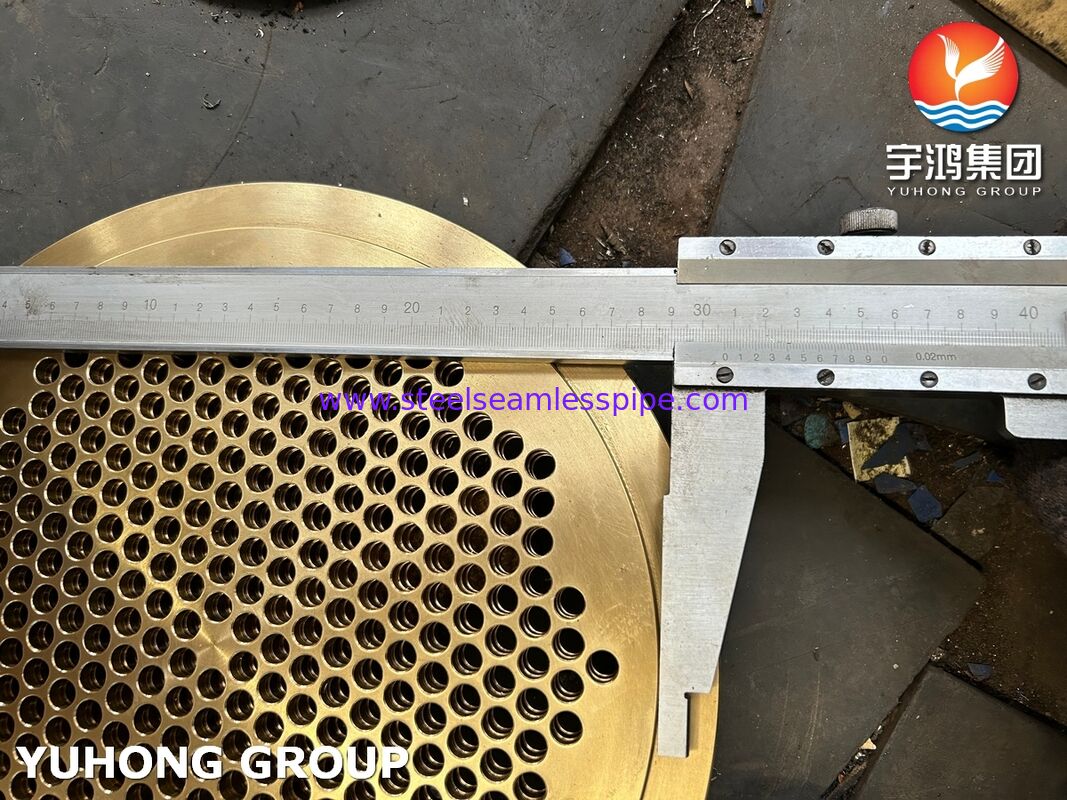

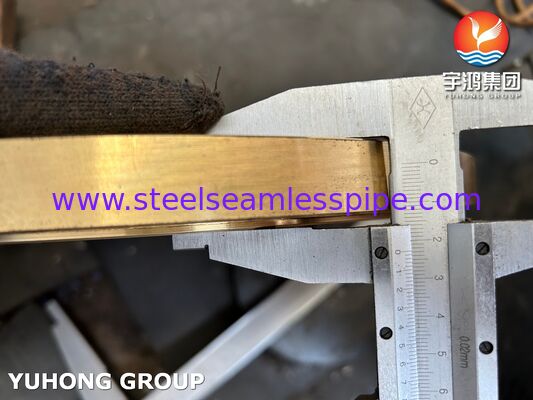

На приложенной фотографии показана одна из нашихАСТМ B171 C46400 - морские латунные трубки- высокопрочный, коррозионностойкий компонент из медного сплава, предназначенный для охлаждения морской воды и морских судов.
Продукт: Военно-морской латунный трубчатый лист
ВТабличка теплообменникаявляется одним из наиболее важных компонентов для удержания давления в любом теплообменнике корпуса и трубки. Он закрепляет каждую трубку в узле, отделяет сторону трубы от стороны корпуса,и должны выдерживать как механические силы расширения труб, так и циклы рабочего давления/температуры.
На основании изображения, этот трубчатый лист показывает:
-
Материал:ASTM B171 C46400 (морской латунь / сплав меди-цинка-цинка)
-
Тип материала:Лист труб из медного сплава специально разработанный для устойчивости к морской воде
-
Обработка:Механические отверстия для труб, с дырками для механического расширения
-
Маркировка:Ясно отмеченная идентификацией материала ("ASTM B171 C46400 TUBESHEET") для полной прослеживаемости
Почему морская латунь (C46400) для трубных листов?
| Недвижимость |
Преимущества применения трубных листов |
| Сплав меди и цинка |
Добавление олова (примерно 0,5-1,0%) обеспечивает исключительную устойчивость к дезинцификации и коррозионному трещину под давлением. |
| Совместимость морской воды |
Отличная коррозионная устойчивость в чистой морской воде, солоноватой воде и среде с высоким содержанием хлорида. |
| Гальваническая совместимость |
Хорошо работает с трубками из медного сплава (C44300 адмиралтейской латуни, C70600 90/10 Cu-Ni, C71500 70/30 Cu-Ni). |
| Высокая прочность |
Прочнее, чем многие чистые сплавы меди, она выдерживает расширение труб и нагрузки болтов. |
| Соответствие ASME |
Полностью прослеживаемый по спецификациям ASME раздел II. |
Ключевые компоненты, которые взаимодействуют с этой таблицей
| Компонент |
Материал (типичный) |
Роль в производительности оборудования |
| Труба теплообменника |
Сплав меди (C44300, C70600, C71500) |
Закатывается в отверстия трубных листов; переносит жидкость на стороне труб (обычно морскую воду). |
| Проводка с крыльями (необязательно) |
Труба из медного сплава + алюминий/медный плавник |
Может быть добавлен для газоохлаждения; обычно не используется в охладителях морской воды. |
| Сборник труб для теплообменника |
Трубы + трубные листы + баффлы + шнурки |
Полное съемное ядро; трубчатый лист является структурным якорем. |
| Шкаль / канальная прокладка |
Сжатые волокна, из ПТФЕ или металлического покрытия |
Запечатывает поверхность трубки; предотвращает перекрестную утечку. |
| Канал / капот |
Из углеродистой стали или сплава меди |
Застегивается к трубопроводу; распределяет охлаждающую воду. |
| Бесшовная трубка из нержавеющей стали |
Альтернативный материал труб |
Обычно не сочетается с C46400 (риск гальванической коррозии без изоляции). |
| Никелевая сплавная трубка |
Альтернатива для крайней коррозии |
Не используется с трубкой C46400. |
Технические особенности нашей военно-морской латуни
-
Устойчивы к дезинцификации:Содержание олова и мышьяка предотвращает выщелачивание цинка, что является наиболее распространенным способом отказа в обычной латуни.
-

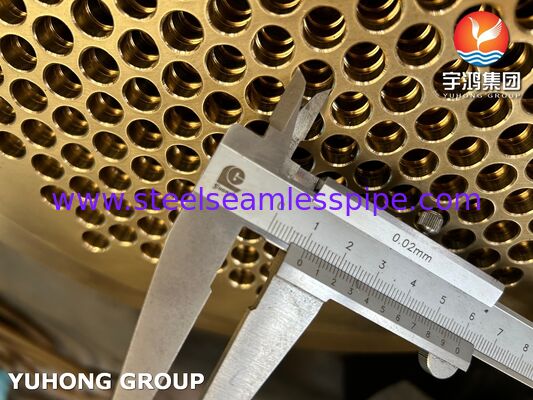

Сверление с высокой точностью:Проверка отверстий труб производится с точностью до допустимого диаметра (обычно +0,05/-0,00 мм) для обеспечения последовательной прокатки труб.
-
Прокладки труб с канавками:Внутренние канавки (обычно 2 или 3 канавки на отверстие) увеличивают прочность вытягивания расширенных труб.
-
Изделие из металлов или изделие из металлов или изделий из металловМы поставляем трубчатые листы C46400 какподдельные(для толщины/высокого давления) илипрокатаная плита(для стандартных пошлин).
-
Полная отслеживаемость:Каждый листок труб имеет маркировку качества материала и маркировку проверки, как показано на фотографии.
Модуль знаний: C46400 Морская латунь против других трубных листов из медного сплава
| Сплав |
Лучше всего подходит для |
Ключевое преимущество |
Ограничения |
| C46400 (Морская латунь) |
Чистая морская вода, соленая вода, умеренная скорость |
Отличная устойчивость к дезинцификации; хорошая прочность; рентабельность |
Подвержен коррозии аммиаком; скорость ограничена ~ 2,5 м/с |
| C70600 (90/10 Cu-Ni) |
Морская вода с более высокой скоростью, загрязненная вода, морская вода |
Высокая устойчивость к эрозии; более длительный срок службы на высоких скоростях |
Дороже, чем C46400 |
| C71500 (70/30 Cu-Ni) |
Очень высокая скорость, морские боевики |
Максимальная прочность и устойчивость к эрозии |
Самая высокая стоимость |
| C44300 (Admiralty Brass) |
Сладкая вода, охлаждающие башни |
Хорошая теплопроводность |
Более низкая коррозионная стойкость в морской воде |
Когда выбрать C46400 морской латунной трубки:
-
Охлаждающая водаЧистая морская вода или соленая вода(не сильно загрязненные)
-
Скорость контролируется.(обычно 1,5-2,5 м/с через трубки)
-
Аммиак отсутствует.в воде (например, не внизу по течению от удобрений)
-
Тебе нуженэкономически эффективная альтернатива меди-никелюдля средней службы морской воды
Общие применения для трубных листов C46400
-
теплообменники на судах:Водоохладители двигателя, охладители смазочных масел (со стороны морской воды)
-
Прибрежные электростанции:Конденсаторы вспомогательной охлаждающей воды, с охладителями подшипников
-
Установки по опреснению:Нагреватели соляных солей, конденсаторы испарителей
-
Оффшорные платформы:Процессовые охладители (где Cu-Ni часто предпочтительнее, но морская латунь используется для менее критических задач)
-
Промышленные холодильники:Одноразовое охлаждение морской водой
Преимущества заказа C46400 Tubesheet у группы Yuhong
-
Именно по твоему рисунку:Мы обрабатываем размеры, рисунок отверстий, спецификацию канавки и расположение отверстий.
-
Быстрый поворот:Кованые или листовые простыни обрабатываются обычно в течение 2-4 недель.
-
Любой медный сплав:C46400, C70600, C71500, C44300 ¢ все доступны.
-
Лишь компонент или полный комплект:Мы поставляем только трубчатый лист или полныйСборник труб теплообменника(трубы, трубные листы, баффлы, шнурки) собраны.
-
Полная документация:Сертификат испытания материала (MTC), отчет о размерах и (при необходимости) отчет об испытаниях PMI.
Модуль знаний: Как правильно указать заменяющий лист C46400
Чтобы избежать дорогостоящих несоответствий, нам нужна следующая информация (направьте любую из них):
-
Оригинальный чертеж трубкиМы точно повторяем структуру отверстия, толщину, переизбыток и расположение канавки.
-
Старый листок трубки (физический образец)Мы можем измерить, изменить конструкцию и создать идеальное совпадение.
-
Лист данных обменникаИдентификация оболочки, размеры труб и продольная точка, деталь уплотнения, диаметр круга болта.
Частые ошибки, которых следует избегать при работе с трубками из морской латуни:
-
Неправильный диаметр отверстия трубы- слишком плотные и трубы не могут быть вставлены; слишком свободные и прокаленные соединения протекают.
-
Отсутствующие канавки√ трубы будут вытягиваться под давлением или тепловым циклом.
-
Неправильный материалС46400 против C44300 против C70600 путаница.
-
Гальваническое несоответствиеНе соединяйте трубку C46400 с трубками из нержавеющей стали без изоляционных уплотнений (риск быстрой гальванической коррозии).
Подробная информация о схеме отверстий труб и канавках для C46400 (по TEMA / ASME)
| Параметр |
Типичная ценность / практика |
| Диаметр отверстия трубы |
ОД трубки + 0,2 - 0,4 мм |
| Размеры канавки |
Ширина: 3-5 мм; Глубина: 0,3-0,5 мм; обычно 2 или 3 канавки на отверстие |
| Местонахождение канавки |
От 5 до 25 мм от боковой поверхности трубы |
| Протяженность трубы |
1.25× до 1,5× OD труб (треугольный или квадратный рисунок) |
| Круг отверстия болта |
По стандарту TEMA или стандарту фланца заказчика |
Поставка только компонентов Мы также предоставляем
Если вам нужны только детали (не полный обменник), мы поставляем:
-
Трубы для теплообменниковСплав меди (C44300, C70600, C71500), разрезанный на длину, готовый к окончательной прокатке
-
Пробирки с крыльямиДля охладителей воздуха или последующих устройств для утилизации отработанного тепла
-
Изделие для изготовления пластмасс, изготовление пластмасс из других материаловВ морском латуне или покрытой углеродной стали
-
Бесшовная трубка из нержавеющей стали, трубка из никелевого сплава¥ доступны отдельно для других применений
-
Накладки каналов, уплотнители, крепежные устройстваПолное комплектование запасных частей
Типичные отрасли промышленности, использующие трубчатые листы C46400
| Промышленность |
Типичная служба |
Почему C46400? |
| Морское / судостроение |
Обменники, охлажденные морской водой |
Отличная устойчивость к морской воде, рентабельность |
| Прибрежные электростанции |
Помощная охлаждающая вода |
Управляет соленой водой, хорошее гальваническое сочетание с трубками Cu-Ni |
| Обезсольнение |
Нагреватели соляных солей |
Устойчив к хлоридам, длительный срок службы |
| Оффшорная нефть и газ |
Процессовые охладители платформы |
Надежность в морской атмосфере и морской воде |
| ВВК (охлаждение морской водой) |
Одноразовые конденсаторы |
Экономическая альтернатива Cu-Ni |
Получить цитату для вашего C46400 Tubesheet
Чтобы процитировать морской латунный трубчатый лист, как на вашей фотографии, отправьте следующее наДжимми@steelseamlesspipe.com:
-
Рисунок (PDF, сканирование или ручная схема с ключевыми размерами: OD, толщина, размер отверстия трубы и угол, круг болта)
-
Или: присылайте нам свой старый трубный лист для обратной инженерии (возвратная доставка организована)
-
Качество материала: C46400 (как показано) или другой сплав меди
-
Необходимое количество (1 штук или серия производства)
Мы ответим с размерным чертежом для одобрения, цены и графика доставки, как правило, в течение 48 часов.
