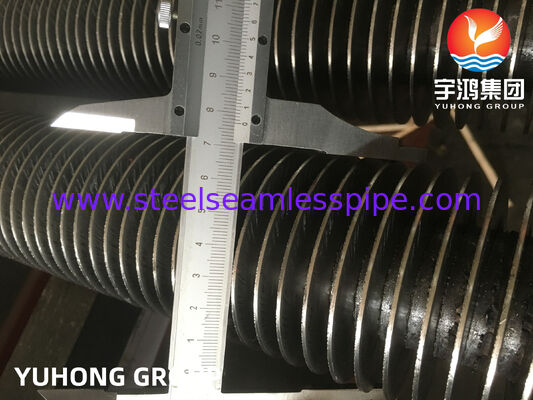

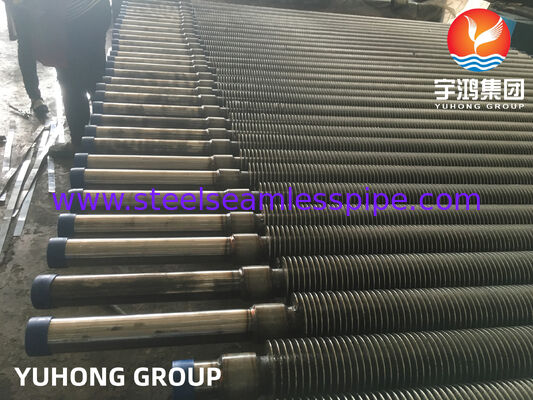

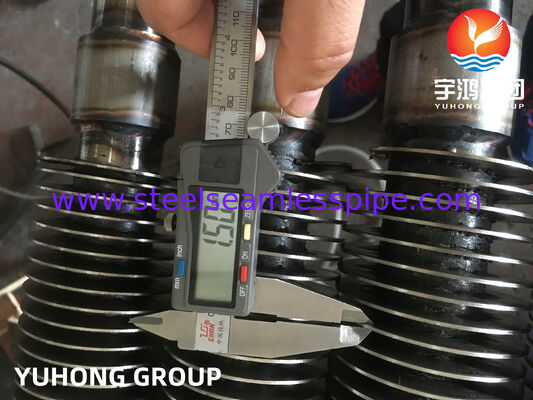

Зазубренные трубки для парогенераторов с рекуперацией тепла (ASME SA213 T12)

Высокочастотные сварные (HFW) оребренные трубы, изготовленные изASME SA213 T12 (легированная сталь 1Cr–0,5Mo)широко используются в системах теплопередачи при средних и высоких температурах. Этот сорт материала обеспечивает превосходный баланс теплопроводности, механической прочности и стойкости к окислению, что делает его пригодным для котлов, экономайзеров и промышленного оборудования для рекуперации тепла.

Процесс высокочастотной контактной сварки обеспечивает непрерывное металлургическое соединение между ребром и основной трубой, обеспечивая превосходную эффективность теплопередачи и долгосрочную эксплуатационную надежность даже при циклических термических нагрузках.

• Тип продукта:Высокочастотная сварная ребристая труба
• Базовый материал:ASME SA213 T12 (легированная сталь Cr-Mo)
• Материал плавника:Углеродистая сталь/легированная сталь (в зависимости от применения)
• Тип плавника:Непрерывное спиральное ребро
• Метод изготовления:Высокочастотная контактная сварка (HFW)

Наши оребренные трубы, разработанные с учетом разнообразных инженерных и теплотехнических требований, доступны в широком диапазоне спецификаций:

• Внешний диаметр (НД):19,05–76,2 мм (3/4–3 дюйма)
• Толщина стены:2,0 мм – 8,0 мм
• Длина:Доступна длина до 12 000 мм или длина по индивидуальному заказу.

• Высота плавника:8 мм – 25 мм
• Толщина плавника:0,8 мм – 2,5 мм
• Шаг плавника:2 мм – 5 мм регулируется
• Плотность плавника:Настраивается на основе требований к температурному режиму и перепаду давления.

Ключевые металлургические особенности:

• Сбалансированный состав Cr-Mo для умеренной жаропрочности.
• Хорошая устойчивость к окислению и накипи
• Стабильная микроструктура после термообработки

Материал обычно поставляется в нормализованном и отпущенном состоянии, чтобы обеспечить равномерные механические характеристики и улучшенное сопротивление ползучести.

Для обеспечения стабильного качества и соответствия стандартам ASME каждая оребренная труба проходит строгий контроль:

• Внешний диаметр, толщина стенки и контроль прямолинейности
• Проверка высоты, шага и выравнивания плавников

• Вихретоковое тестирование (ECT) для проверки целостности базовой трубки
• Ультразвуковой контроль (УЗК) для контроля качества сварных швов
• Визуальный контроль непрерывности сварного шва ребер

• 100% гидростатические испытания на герметичность
• Дополнительные пневматические испытания для конкретных применений

• PMI (Положительная идентификация материала)
• Спектрохимический анализ для отслеживания плавки
• Сертификация в соответствии с требованиями ASME SA213.

SA213 T12 Высокочастотные сварные оребренные трубы обычно используются в:

• Экономайзеры котлов
• Промышленные системы рекуперации тепла
• Электростанции
• Нагреватели и теплообменники для нефтеперерабатывающих заводов
• Установки рекуперации отходящего тепла (WHRU)
• Технологические системы отопления на нефтехимических заводах

• Отличная эффективность теплопередачи благодаря прочному соединению ребер.
• Экономичное решение для среднетемпературных применений.
• Высокая структурная стабильность при термоциклировании
• Увеличенный срок службы при минимальных требованиях к техническому обслуживанию.
• Гибкая настройка для термической и механической оптимизации конструкции.
