Описание продукта
Группа Yuhong: Комплексные компоненты теплообменников от труб до фланцев
Компания Yuhong Group Co., Ltd. поставляет полные тепловые системы.теплообменники корпусные и трубные (конструкции теплообменников TEMA), сосуды под давлением и воздухоохладители∙ а также все критически важные внутренние и внешние компоненты:Рыбка, трубка печи, трубка для теплообменника, трубка из нержавеющей стали без швов, трубка из никелевого сплава, трубка из медного сплава, листовая трубка для теплообменника, пучок труб для теплообменникаи фланцев и колец большого диаметра.

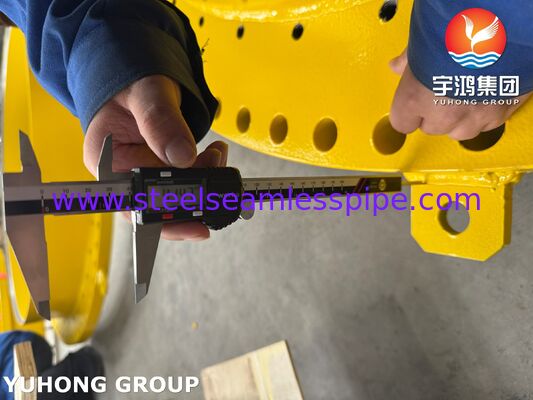

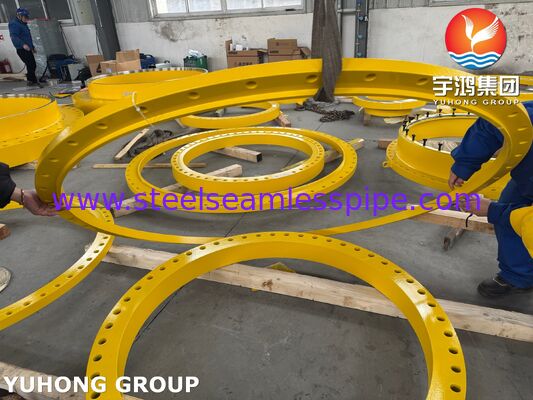

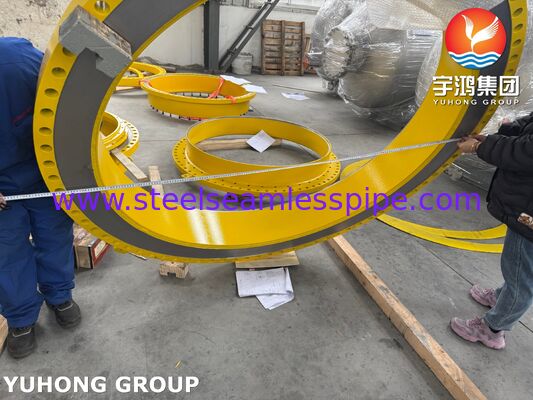

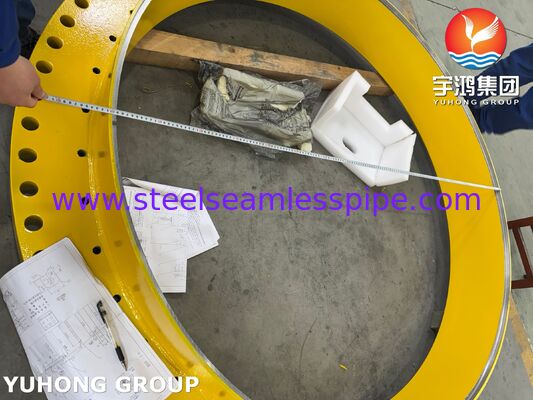

На приложенных фотографиях и рисунках показана одна из нашихкольца фланцевого корпуса из углеродистой стали большого диаметра- кованое/прокатанное кольцо, предназначенное для сварки на оболочке теплообменника, обеспечивающее болтовое соединение для канала или крышки.
Продуктовый фокус: кольцо фланцевой раковины
Вкольцо фланца раковиныпредставляет собой элемент, удерживающий давление, сварный к концу оболочки теплообменника. Он обеспечивает стыковочное соединение фланца, которое позволяет прикрепить канал (капот) или крышку, запечатать,и сняты для осмотра и обслуживания на стороне труб.
На основе изображений и рисунков, это кольцо показывает:
-
Материал:Углеродистая сталь (ASME SA516 Gr.70 или эквивалентная ¢ типичная для конструкции оболочек)
-
Тип:Кольцо фланцевой оболочки (??体法兰环) ?? сварное на оболочку
-
Размеры (по чертежу):
-
Слишком много:~1939 мм
-
Идентификация:~1563-1592мм (машинированный)
-
Толщина:~97 мм
-
Диаметр круга болта (B.C.D.):1860 мм / 1887.5 мм (двойной рисунок)
-
Дырки для болтов:44‐3/4′′‐UNC
-
Способ производства:Кованые или прокатаные кольца
-
Обработка:Металлические отверстия для болтов с механизированной уплотнительной поверхностью
-
Маркировка:Идентификация YUHONG GROUP, номер чертежа и номер проекта
Ключевые компоненты, которые взаимодействуют с этим кольцом фланцевой раковины
| Компонент |
Материал (типичный) |
Как он соединяется с кольцом фланца |
| Облицовка теплообменника |
Углеродистая сталь (SA516 Gr.70) |
Сварка к кольцу фланца; кольцо становится неотъемлемой частью оболочки. |
| Канал / капот |
Углеродистая или нержавеющая сталь |
Застегивается к кольцу фланца; распределяет жидкость на стороне трубы. |
| Прокладка |
Спиральная рана, металлическая или RTJ |
Противопоказания между кольцом фланца и крышкой канала. |
| Штучные болты и орехи |
SA193 B7 / SA194 2H |
Пройдите через отверстия болта; застегните канал к кольцу фланца. |
| Таблица теплообменника |
Углеродистая сталь или сплав |
Расположен внутри оболочки; кольцо фланца позволяет получить доступ к лицу трубки. |
| Труба теплообменника |
Углеродистая сталь, нержавеющая сталь или сплав |
Проходит через трубку; непосредственно не соединен с фланцевым кольцом, но доступен через отверстие. |
Технические особенности нашего большого диаметра кольца
-
Конструкция кованая/прокатная:Кольцо сформировано из кованой или прокаленной плиты без сварных швов в самом кольце фланца, что обеспечивает равномерные механические свойства.
-
Металлическая обработка:Площадь уплотнения обрабатывается до требуемой поверхности для уплотнения прокладок (обычно 125-250 RMS для спирально-закрученных прокладок).
-
Точные отверстия:Сверловые отверстия просверливаются по точному кругу (B.C.D. 1860/1887.5 мм) с надлежащим диаметром отверстия (44-3/4 ′′ UNC нитей).
-
Отслеживаемость теплового номера:Каждое кольцо имеет тепловой номер материала и номер проекта для полной прослеживаемости.
-
Возможность большого диаметра:Мы производим фланцевые кольца длиной до 2500 мм, подходящие для больших теплообменников и сосудов под давлением.
-
Соответствие ASME:Материалы соответствуют требованиям раздела II ASME; полные обменники могут быть маркированы на U-штампе.
Модуль знаний: Кольцо фланцевого кольца против интегрального кованого фланца Какой используется когда?
| Тип |
Строительство |
Лучшее для |
Преимущества |
| Кольцо с фланцем раковины(показано) |
Сварка на оболочку кольцо является отдельной частью |
Большие диаметры, когда ковка твердого фланца нецелесообразна |
Более экономичный для больших размеров; позволяет различать материал между кольцом и оболочкой |
| Интегральный кованый фланц |
Ковка на одну часть с оболочкой |
Меньшие диаметры, высокое давление, где предпочтительнее бесшовная конструкция |
Отсутствие сварного шва; однородные свойства материала; более высокая целостность |
| Фланц с лапами |
Опустошенное кольцо на кончике |
Применение при низком давлении; при необходимости частого демонтажа |
Легко выравнивается; заменяется без резки оболочки |
Показанное кольцо фланца оболочки является наиболее распространенной конструкцией для теплообменников большого диаметра (OD > 1000 мм), поскольку оно балансирует стоимость, доступность и производительность.
Модуль знаний: Типы фланцев
Для герметичности работы фланцевого кольца имеет решающее значение уплотнительное покрытие.
| Тип, обращенный лицом |
Сокращение |
Тип уплотнителя |
Лучшее для |
| Поднятое лицо |
RF |
Спирально-закрученные, листовые или плоские уплотнители |
Наиболее распространенные общей службы, умеренное давление |
| Кольцевое соединение |
RTJ |
Металлическое восьмиугольное или овальное кольцо |
Услуги высокого давления и высокой температуры |
| Плоское лицо |
ФФ |
Прокладка мягкого листа |
Низкое давление, большой диаметр, где вращение фланца является проблемой |
| Язык и канавка |
T&G |
Сжатые волокна или металлические пластыри |
Критические услуги, требующие удержания пломбы |
Кольцо фланца, показанное на вашем рисунке (с обработанной поверхностью и отверстиями для болтов), обычноRF (поднятое лицо)илиФФ (плоское лицо)конструкция ∙ наиболее распространенные типы оболочек для больших теплообменников.
Преимущества заказа фланцевых колец от группы Yuhong
-
Именно по твоему рисунку:Мы изготавливаем фланцевые кольца в соответствии с вашей спецификацией ОД, ИД, толщины, формы отверстий и типа облицовки.
-
Быстрый поворот:Существуют кованые/прокатные полосы в общих размерах; обработка обычно длится 2-4 недели для больших диаметров.
-
Любой материал:Углеродистая сталь (SA516, SA105), хром-моли (F11, F22, F5), нержавеющая сталь (F304, F316L), сплавы никеля.
-
Сборка только из компонентов или сборка полностью:Мы поставляем только фланцевое кольцо или полный корпусСборник труб теплообменникас оболочкой, каналом и всеми внутренними.
-
Полная документация:Сертификат испытания материала (MTC), отчет о размерах, отчет испытания PMI (необязательно) и отчеты о НЭП.
Поставка только компонентов Мы также предоставляем
Если вам нужны только детали (не полный обменник), мы поставляем:
-
Трубы для теплообменниковСтепень нанесения:
-
Пробирки с крыльямиДля последующего оборудования воздухоохладителей и газоохладителей
-
Бесшовные трубы из нержавеющей стали, трубы из никелевого сплава, трубы из медного сплава¥ доступны для специализированных служб
-
Листы труб√ просверленные и свёрнутые по вашему образцу
-
Изделие для изготовления пластмасс, изготовление пластмасс из других материалов∙ изготовлен по вашим измерениям
-
Фланцы и кольца фланцев¢ SA105, SA350 LF2, F11, F22, F304, F316L ¢ любой тип облицовки, до 2500 мм ОД
Модуль знаний: Как правильно указать кольцо фланца замены
Чтобы избежать несоответствия, нам нужна следующая информация (направьте любую из них):
-
Оригинальный рисунок кольца фланцаМы дублируем ОД, ИД, толщину, круг болта, и направляем точно.
-
ОД оболочки и толщина стенки- обеспечить правильное устройство.
-
Тип уплотнителяДля того чтобы изготовить правильное облицовка.
-
Условия обслуживания- температура и давление - для подтверждения выбора материала.
Частые ошибки, которые следует избегать при заказе кольцов для фланцев:
-
Ошибочный OD / IDРазмеры оболочки и канала должны соответствовать.
-
Неправильный диаметр круга болта√ болты не будут выровняться с фланцем спаривающего канала.
-
Неправильный размер отверстия болтаСлишком маленькие и болты не будут помещаться; слишком большие и ореховые сиденья подвергаются опасности.
-
Неправильный тип обращенияРФ против РТЖ против ФФ должны соответствовать уплотнению.
-
Отсутствие теплового номера- требуется для отслеживания ASME.
Типичные применения для больших диаметров колец фланцевой раковины
| Промышленность |
Применение |
Почему углеродистая сталь |
| Нефтехимические нефтеперерабатывающие заводы |
Прегреватели, газовые охладители, конденсаторы |
Не коррозионные углеводороды; экономичный выбор |
| Электростанции |
Большие конденсаторы, водонагреватели |
Умеренные температуры; очищенная вода и паровая служба |
| Нефть и газ |
Сосуды для переработки газа, сепараторы |
Большие диаметры, требующие прочных фланцевых соединений |
| Химическая обработка |
Стеллажи реакторов, колонничные рекойтеры |
Углеродистая сталь с соответствующим уровнем коррозии |
Обеспечение качества и документация
Каждое кольцо с большим диаметром, которое мы отправляем, включает:
-
Свидетельство об испытаниях на мельнице (MTC)по стандарту EN 10204 3.1 ¢ химический анализ и механические свойства
-
Доклад о измеренияхОД, ИД, толщина, круг болта, отверстия в болте, размеры, обращенные
-
Тепловая штамповка номераДля полного отслеживания материалов
-
ИПИ (положительная идентификация материала)¥ доступна по запросу
-
НДП️ UT, MT или PT по мере необходимости
-
Проверка третьей стороной(SGS, BV, TÜV) по запросу покупателя
Получите предложение на кольцо для фланца
Для того, чтобы купить кольцо с большим диаметром, как на фотографиях, присылайте следующее:Джимми@steelseamlesspipe.com:
-
Рисунок (PDF, сканирование или рукописный эскиз с ключевыми габаритами: OD, ID, толщина, диаметр круга болта, размер и количество отверстий болта, тип облицовки)
-
Или: мы можем работать с ваших существующих данных оборудования
-
Качество материала: углеродистая сталь (SA516 Gr.70 / SA105) или другая (F11, F22, нержавеющая и т.д.)
-
Тип наклона: RF, RTJ, FF или T&G
-
Необходимое количество (один кусок или серия производства)
Мы ответим с размерным рисунком для одобрения, цены и графика доставки, как правило, в течение 48 часов.
