ASTM A179 Встроенные трубки с крыльями
Высокоэффективные ASTM A179 встроенные (типа G) трубки для промышленных теплообменников

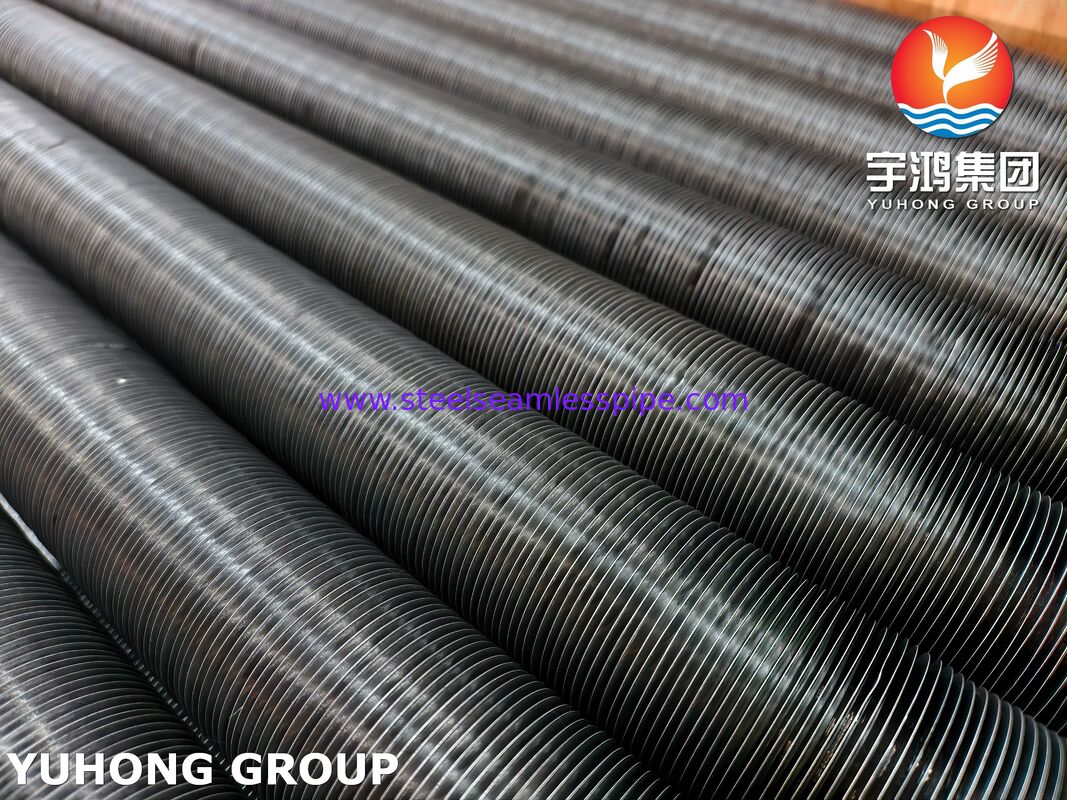

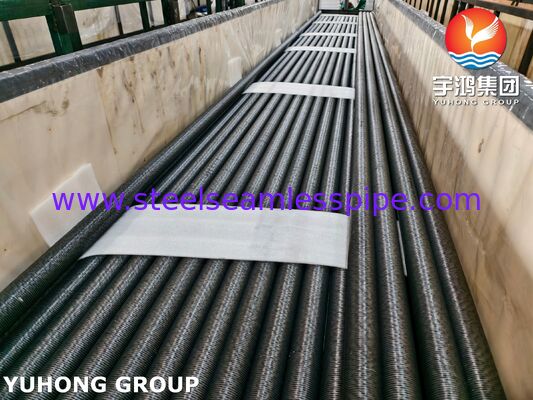

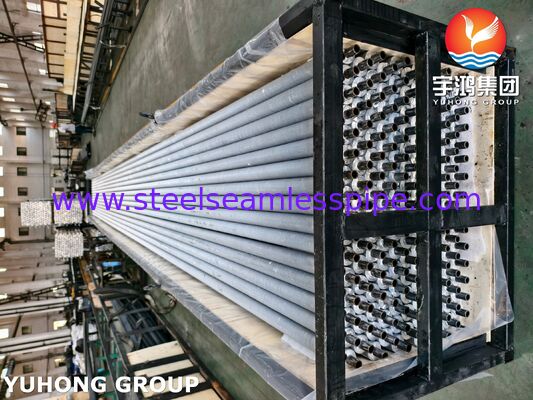

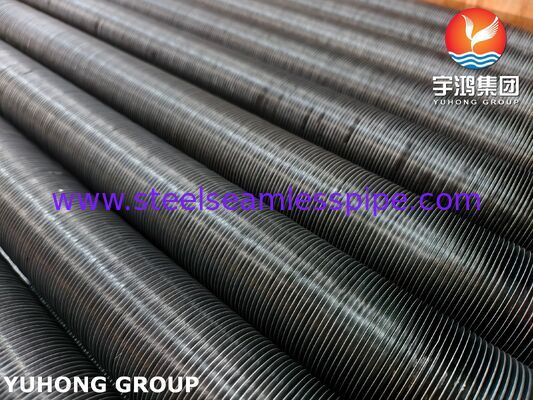

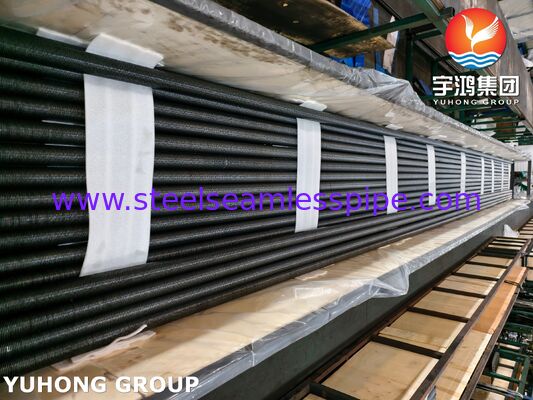

ASTM A179 Embedded Fin Tubes, также известные какТрубки с крыльями типа G, изготавливаются путем обработки точной спиралеобразной канавки во внешнюю поверхность бесшовной трубы из углеродной стали ASTM A179. Механически в канавку вставляется непрерывная лента с плавниками,и окружающий материал трубки прокатывается над основанием плавника для создания надежной механической связиЭтот производственный процесс обеспечивает отличное удержание плавников, эффективную передачу тепла и долгосрочную надежность работы.
ASTM A179 представляет собой низкоуглеродную цепную стальную трубу, специально разработанную для теплообменников, конденсаторов и аналогичного теплопередающего оборудования.хорошая формальность, и надежные механические свойства делают его идеальным материалом для основной трубы для производства встроенных труб.
Встроенные трубки с крыльями значительно увеличивают внешнюю площадь поверхности теплопередачи, сохраняя при этом отличную устойчивость к вибрациям, тепловому циклизму и непрерывной промышленной работе.Они широко используются в производстве электроэнергии, нефтехимической обработки, систем HVAC и промышленного восстановления тепла.
Характеристики продукта
- Изготовлены из цельнотянутых труб из углеродистой стали ASTM A179
- Конструкция крыльев типа G (встроенная) с высокоточной обработкой
- Отличная теплопроводность для эффективного теплообмена
- Сильное механическое связывание между плавником и трубкой
- Высокая устойчивость к ослаблению плавников во время теплового цикла
- Пригодные для среднетемпературной промышленной эксплуатации
- Улучшение эффективности оборудования при увеличении площади поверхности
- Совместима с различными материалами плавников
- Долгий срок службы и уменьшенное обслуживание
- Размеры плавников на заказ
Типичные применения
ASTM A179 встроенные трубки с крыльями широко используются в:
- Термообменники для оболочек и труб
- Воздушно-охлаждаемые теплообменники
- Экономизаторы котлов
- Конденсаторы пара
- Системы восстановления отработанного тепла
- Оборудование для обмена теплами в системе HVAC
- Нефтехимические заводы
- Нефтеперерабатывающие предприятия
- Установки химической переработки
- Электростанции
- Системы охлаждения процессов
- Промышленные сухоохладители
Спецификации продукции
| Положение | Спецификация |
|---|
| Стандарт базовой трубы | ASTM A179 |
| Тип трубы | Бесшовная холоднотянутая низкоуглеродистая сталь |
| Тип плавников | Встроенный (тип G) |
| Материал плавников | Алюминий, медь, углеродистая сталь, нержавеющая сталь |
| Способ производства | Механическое встраивание канавки |
| Внешний диаметр трубы | 19.05 ≈ 63,5 мм (3/4" ≈ 2-1/2") |
| Толщина стенки трубы | 10,65 ≈ 5,0 мм |
| Длина трубы | До 18000 мм |
| Высота плавника | 8 ̊16 мм |
| Толщина плавника | 00,30 ‰ 0,60 мм |
| Плечевая высота | 20,06,0 мм |
| Максимальная рекомендуемая температура работы | Приблизительно до 400°C (в зависимости от материала плавников и условий эксплуатации) |
Существуют индивидуальные размеры, конфигурации плавников и материалы для удовлетворения конкретных требований проекта.
Химический состав ASTM A179
| Элемент | Состав (%) |
|---|
| Углерод (С) | ≤ 0.06 |
| Манган (Mn) | 0.27 ‰ 0.63 |
| Фосфор (P) | ≤ 0.035 |
| Сера (S) | ≤ 0.035 |
Низкое содержание углерода обеспечивает превосходную свариваемость, пластичность и теплопроводность для применения для передачи тепла.
Механические свойства
| Недвижимость | Стоимость |
|---|
| Прочность на растяжение | ≥325 МПа |
| Сила урожая | ≥ 180 МПа |
| Удлинение | ≥ 35% |
| Твердость | ≤ 72 HRB (приблизительно ≤ 137 HB) |
Эти свойства позволяют ASTM A179 встроенные трубки с плавниками обеспечивать надежную производительность в системах теплообмена низкого и среднего давления.
Проверка и испытания
Каждый ASTM A179 Embedded Fin Tube может быть проверен в соответствии с требованиями ASTM, ASME и требованиями качества, установленными заказчиком.
Типичные процедуры проверки включают:
- Обзор сертификации сырья
- Анализ химического состава
- Испытания механических свойств
- Проверка размеров труб
- Измерение высоты и отклонения плавников
- Проверка глубины канавки
- Проверка целостности сцепления плавников
- Испытание гидростатического давления
- Испытание вихревого тока
- Ультразвуковое испытание (УТ)
- Испытание утечки воздуха (по запросу)
- Положительная идентификация материала (PMI) (необязательно)
- Визуальный осмотр поверхности
- Измерение прямоты
- Конечная упаковка и проверка качества
Проверки третьей стороной SGS, TÜV, BV, DNV, Intertek или назначенными клиентом инспекционными агентствами доступны по запросу.
Преимущества ASTM A179 Embedded Fin Tubes
Технология встроенного плавника обеспечивает превосходный баланс между тепловой эффективностью и механической долговечностью.минимизация возможности отделения плавников даже при длительном тепловом расширении и сокращении.
По сравнению с простыми трубками, ASTM A179 встроенные трубки с крыльями обеспечивают значительно большую внешнюю площадь передачи тепла,позволяет конструкторам оборудования уменьшить размер обменника при одновременном повышении тепловой производительностиИх отличная теплопроводность в сочетании с надежной механической прочностью делает их экономически эффективным решением для широкого спектра промышленных применений для передачи тепла.
Почему выбирать наши ASTM A179 встроенные трубки с крыльями?
- Прочные трубы из углеродистой стали
- Технология высокоточного CNC-окрашивания для постоянного качества
- Строгое производство в соответствии со стандартами ASTM и ASME
- Отличная прочность сцепления плавника с трубкой
- Всеобъемлющая инспекция и полная прослеживаемость материалов
- Доступна специальная геометрия и размеры труб
- Производственные мощности OEM и проектные
- Опаковки для экспорта для международной перевозки
- Быстрые графики производства и надежная техническая поддержка
Наши ASTM A179 встроенные трубки были разработаны для максимизации эффективности передачи тепла при сохранении долгосрочной механической целостности.и настраиваемые конфигурации, они являются идеальным выбором для теплообменников, экономизаторов, конденсаторов и других промышленных тепловых систем, требующих надежной и эффективной работы.
