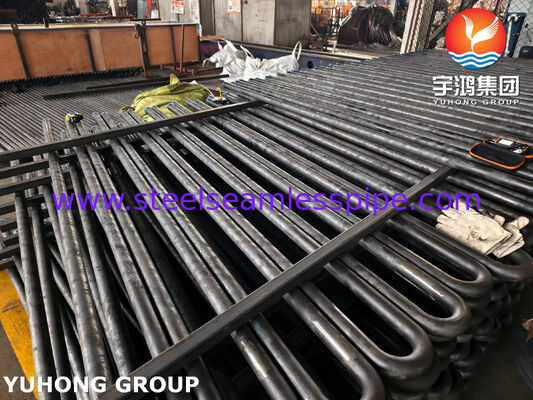

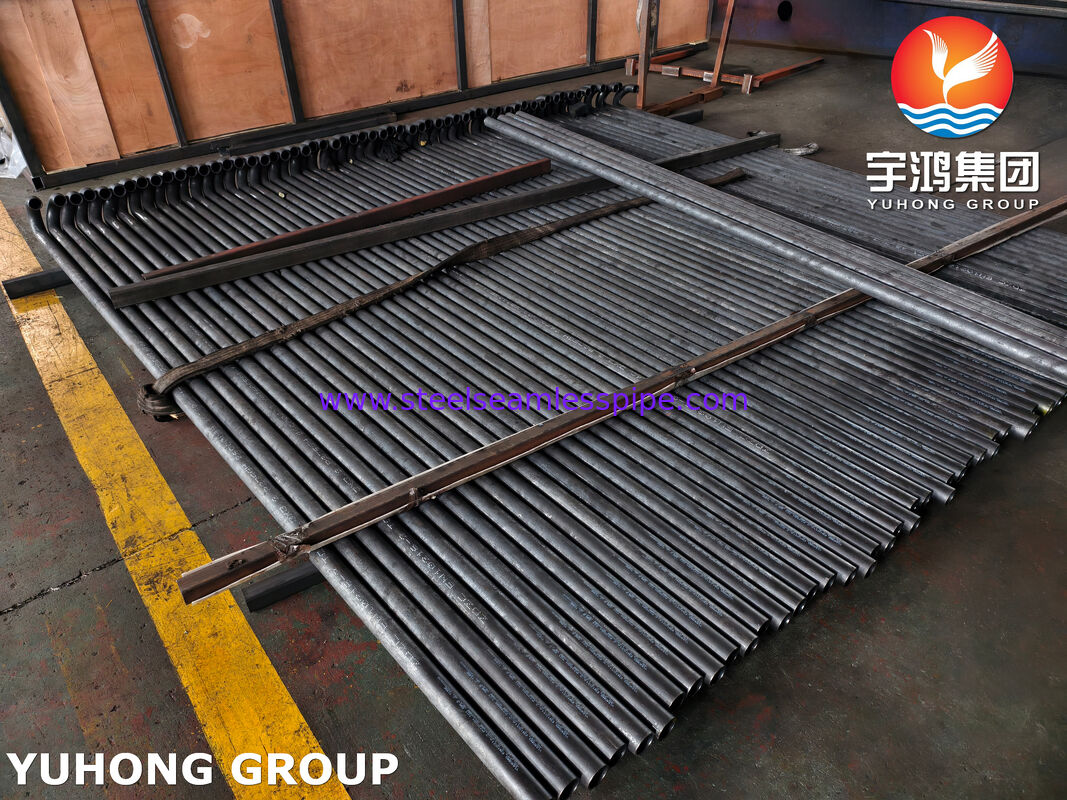

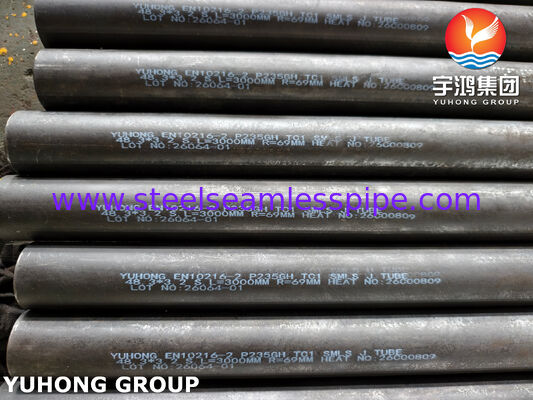

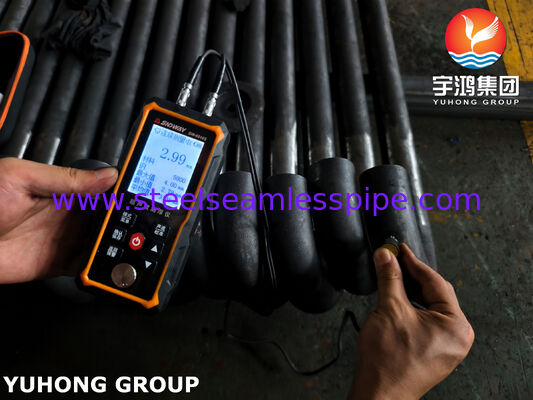

EN10216-2 P235GH TC1 БЕСШОВНАЯ J-ТРУБКА И U-ИЗГИБНАЯ ТРУБА ДЛЯ ТЕПЛООБМЕННИКА КОТЛА
EN10216-2 P235GH TC1 Бесшовная J-образная трубка представляет собой бесшовную стальную трубку, изготовленную в соответствии с европейским стандартом EN 10216-2, изготовленную из материала P235GH, с категорией испытаний TC1 и имеющую J-образную форму (изогнутая трубка, у которой одна ножка длиннее другой, похожая на U-образную трубку, но с неравными прямыми концами).
EN 10216-2Европейский стандарт на бесшовные стальные трубы, предназначенные для работы под давлением при повышенных температурах.
P235GH Марка материала — нелегированная жаростойкая сталь для оборудования, работающего под давлением. «P» = давление, «235» = минимальный предел текучести 235 МПа при комнатной температуре, «GH» = подходит для работы при высоких температурах (до ~ 400°C).
TC1 Категория испытаний 1 – базовый уровень требований к неразрушающим и механическим испытаниям (например, испытания на растяжение, сплющивание, изгиб, а также гидростатический или ультразвуковой контроль партии).
J-образная трубка. Конфигурация изогнутой трубы в форме буквы «J», у которой один прямой конец длиннее другого. Это вариант U-образной трубки, предназначенный для компактных или особых прокладок трубопроводов.
Основные приложения
Этот тип трубки специально разработан для работы при высоких температурах и высоком давлении. Его основные области применения включают:
-Паровые котлы – например, панели с водяными стенками, экономайзеры и паропроводы низкого давления.
-Теплообменники – пучки трубок для конденсаторов, подогревателей питательной воды и систем охлаждения.
-Сосуды под давлением – компоненты химического, нефтехимического и промышленного оборудования под давлением.
-Трубопроводные системы – транспортировка горячей воды, пара или высокотемпературных жидкостей на электростанциях и промышленных объектах.
Ключевые преимущества
По сравнению с обычными трубами из углеродистой стали бесшовная J-образная трубка EN10216-2 P235GH TC1 имеет следующие преимущества:
Отличные характеристики при высоких температурах. Сохраняет хорошую механическую прочность и сопротивление ползучести при рабочих температурах до ~ 400°C.
Надежная способность выдерживать давление. Минимальный предел текучести 235 МПа и хорошая прочность соответствуют строгим требованиям к оборудованию, работающему под давлением.
Хорошая свариваемость и обрабатываемость. Низкий углеродный эквивалент облегчает сварку и формовку во время изготовления.
Бесшовная конструкция. Отсутствие сварных швов означает отсутствие слабых мест, что значительно повышает безопасность и надежность при работе под высоким давлением.
Гибкая адаптируемость конструкции. Форма «J» обеспечивает более компактное размещение оборудования и лучшую компенсацию теплового расширения по сравнению с прямыми или даже U-образными трубками.
| С |
≤0,16 |
| Си |
≤0,35 |
| Мин. |
≤1,20 |
| П |
0,025 |
| С |
0,010 |
| Ал |
≥0,020 |
| Кр |
≤0,30 |
| Cu |
≤0,30 |
| Мо |
≤0,08 |
| Нб |
≤0,020 |
| Ни |
≤0,30 |
| Ти |
≤0,40 |
| В |
≤0,02 |
P235GH Механические свойства
| Оценка |
Предел прочности Rm |
Предел текучести YS |
Удлинение А(%) |
| P235GH TC1 |
360- 500 МПа |
≥235 |
≥25 |
Допуски размеров EN 10216-2
Допуски по наружному диаметру и толщине стенок
| Внешний диаметр D мм |
Допуски по D |
Допуски на T для отношения T/D |
| |
|
≤ 0,025 |
> 0,025
≤ 0,050 |
> 0,050
≤ 0,10 |
> 0,10 |
| Д ≤ 219,1 |
± 1% или ± 0,5 мм
смотря что больше |
± 12,5% или ± 0,4 мм, в зависимости от того, что больше |
| Д > 219,1 |
± 20% |
± 15% |
± 12,5% |
± 10% а |
| a Для наружных диаметров D ≥ 355,6 мм допускается локальное превышение толщины верхней стенки еще на 5 % толщины стенки T. |
Приложения
- Котлы
- Сосуды под давлением
- Теплообменники
- Трубопроводные системы
- Энергетическая промышленность
- Химическая промышленность
- Автомобильная и машиностроительная промышленность
