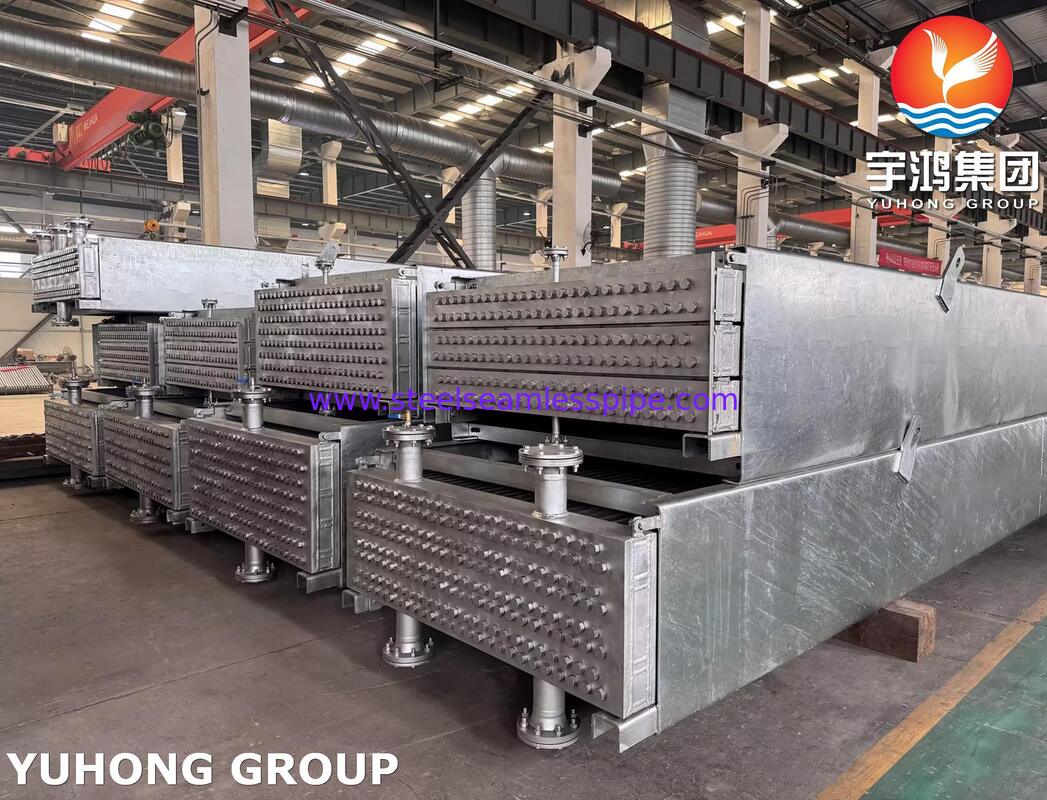

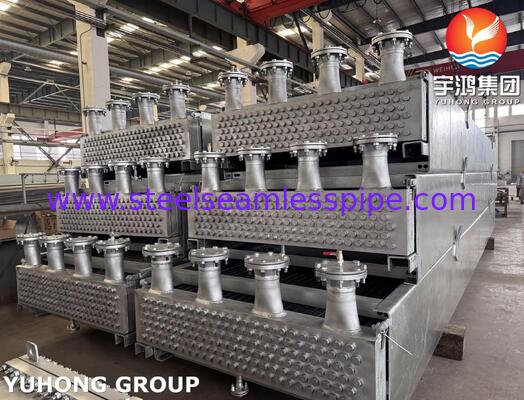

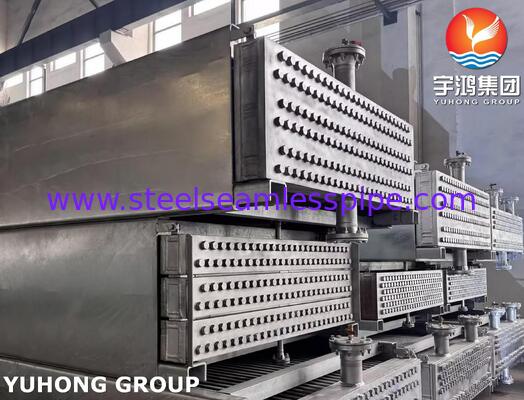

Трубные пучки и сборки оребренных труб для воздушных теплообменников API 661
Yuhong Group Co., Ltd. является ведущим производителем и прямым поставщиком высокопроизводительных теплообменников, промышленных сосудов под давлением и специализированных трубных решений. Работая через наш глобальный портал по адресу www.steelseamlesspipe.com, мы предоставляем комплексные инженерные услуги — от производства труб из сырья до полной сборки теплообменников Tema и трубный пучок воздушного теплообменника.
Независимо от того, требуется ли вам полный технологический воздушный охладитель, заказной трубного пучка теплообменника для прямой установки или прямая поставка отдельных компонентов, таких как прецизионно просверленные пластины трубных решеток теплообменника и заготовки оребренных труб, Yuhong Group поставляет сертифицированное качество, спроектированное в соответствии со стандартами API 661 и ASME Section VIII Div. 1.
Интегрированное производство: от высококачественных труб до окончательной сборки
В отличие от стандартных сборщиков, Yuhong Group контролирует всю цепочку поставок. Мы производим бесшовные и сварные трубы высокой целостности на собственном производстве, обеспечивая превосходную тепловую эффективность, строгие допуски по размерам и сварные швы без дефектов для каждого трубного пучка теплообменника:
- Бесшовные технологические трубы: Высоконапорные трубы из бесшовные трубы из нержавеющей стали и печные трубы, разработанные для экстремальных условий термического крекинга и переработки.
- Специализированные трубные сплавы: Передовые варианты труб из труб из никелевых сплавов и труб из медных сплавов, разработанные для применений с охлаждением высокосернистой, кислотной и агрессивной морской водой.
- Прецизионные оребренные трубы: Экструдированные, встроенные (тип G) и обернутые (тип L/KL) конфигурации оребренных труб, разработанные для увеличения теплопередачи на внешней поверхности до 2000%.
Спецификации материалов и марки материалов
Мы поставляем заказные пучки воздушных охладителей и трубы в широком диапазоне международных стандартов материалов:
| Категория компонента |
Доступные марки материалов |
Применимые стандарты |
| Труба теплообменника / Базовая труба |
Углеродистая сталь (SA179, SA214), бесшовные трубы из нержавеющей стали (304/304L, 316/316L, 321, 317L), дуплекс (S31803, S32750), печные трубы (SA213 T11, T22, T91) |
ASME SA179 / SA213 / SA249 / SA789 |
| Высокопроизводительные трубные сплавы |
труб из никелевых сплавов (Inconel 600/625, Incoloy 800/825, Monel 400, Hastelloy C276), труб из медных сплавов (C70600 Cu-Ni 90/10, C71500 Cu-Ni 70/30, C68700 алюминиевая латунь) |
ASME SB111 / SB163 / SB407 / SB444 |
| Оребренная поверхность (материал ребер) |
Высокочистый алюминий (A1060 / A1100), медь, углеродистая сталь с цинковым покрытием |
ASTM B221 / B209 |
| Трубные решетки и коллекторы заглушек |
Кованая углеродистая сталь (SA266 Gr.2, SA105), легированная сталь (SA336 F11/F22), нержавеющая сталь (SA182 F304L/F316L), плакированные плиты |
ASME SA266 / SA182 / SA336 |
Ключевые запасные части и компоненты для замены
Для планового технического обслуживания, модернизации заводов и аварийного ремонта Yuhong Group поставляет отдельные прецизионные детали, разработанные для бесшовной интеграции:
| Запасная часть |
Роль в оборудовании теплообменника |
Ключевая инженерная особенность |
| Сборки оребренных труб |
Увеличивает площадь рассеивания тепла с воздушной стороны. |
Экструдированные алюминиевые ребра защищают внутреннюю трубу теплообменника от атмосферной коррозии. |
| Трубная решетка теплообменника |
Закрепляет трубы и разделяет технологическую жидкость от коллекторов. |
Отверстия, просверленные и нарезанные на станках с ЧПУ, обеспечивают высокопрочное расширение труб без утечек. |

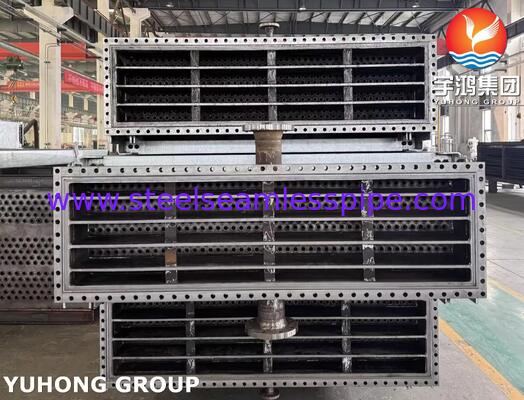

| Коллекторы заглушек / Крышки |
Содержат высоконапорные жидкости на терминалах пучка. |
Кованая конструкция из сплава, рассчитанная на давление до 35 МПа, с доступом через поршневую заглушку. |
| U-образный пучок труб / Прямой пучок |
Замена основного теплопередающего пучка. |
Предварительно изготовлены, испытаны гидростатически и сняты напряжения для быстрой установки на месте. |
| Перегородки и опоры труб |
Поддерживают длину труб и предотвращают вибрацию потока. |
Прецизионные пластины из углеродистой или нержавеющей стали, вырезанные лазером, разработанные для минимизации износа от трения. |
Ключевые преимущества пучков труб воздушных охладителей Yuhong
- Безводное технологическое охлаждение: Исключает потребление воды, химическую обработку и тепловое загрязнение градирен, что делает его идеальным для засушливых регионов и соблюдения экологических норм.
- Превосходная коррозионная стойкость: Использование материалов труб из никелевых сплавов или труб из медных сплавов предотвращает растрескивание под напряжением (SCC) и образование язв в суровых морских условиях.
- Высокое давление и температура: Прочный кованый корпус коллектора в сочетании со 100% сварными швами, проверенными неразрушающим контролем, выдерживает тяжелые условия эксплуатации в нефтеперерабатывающей и нефтехимической промышленности.
- Прямая установка без доработок: Изготовлены на заказ в соответствии с существующими конструктивными рамами и соединениями трубопроводов для беспроблемного технического обслуживания завода.
Руководство по проектированию: Ключевые соображения при заказе сменных пучков труб
При поиске сменного трубного пучка теплообменника или отдельных компонентов оребренных труб технические покупатели должны проверить следующие параметры проектирования, чтобы обеспечить долговечность эксплуатации:
- Тип ребер в зависимости от среды:
- Экструдированные ребра обеспечивают полное покрытие базовой трубы для защиты от морской или промышленной коррозии.
- Встроенные (G-Fin) типы сохраняют тепловой контакт при высоких рабочих температурах до 400°C.
- Выбор соединения трубы с трубной решеткой: Приложения с высоким давлением или опасными жидкостями требуют прочных сварных соединений труб с последующим испытанием на проникновение (PT) и гидростатическим испытанием, а не просто механического расширения.
- Управление тепловым расширением: Убедитесь, что опоры коллектора имеют скользящие болтовые соединения для компенсации разницы температур ($\Delta T$) между ходами труб.
Запросить техническое предложение
Ищете заказной трубный пучок воздушного теплообменника, высококачественные бесшовные трубы из нержавеющей стали или прецизионные заготовки трубных решеток теплообменника? Свяжитесь с инженерной командой Yuhong Group сегодня:
- Электронная почта: jimmy@steelseamlesspipe.com
- Официальный веб-сайт: www.steelseamlesspipe.com
- Компания: Yuhong Group Co., Ltd.
